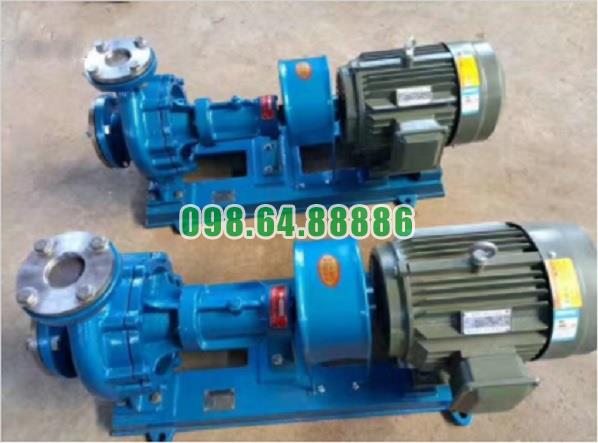

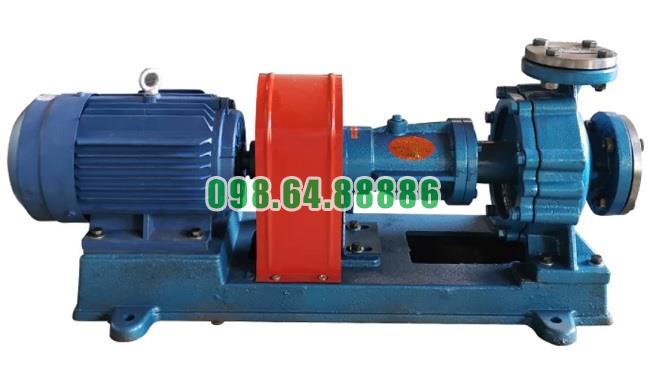

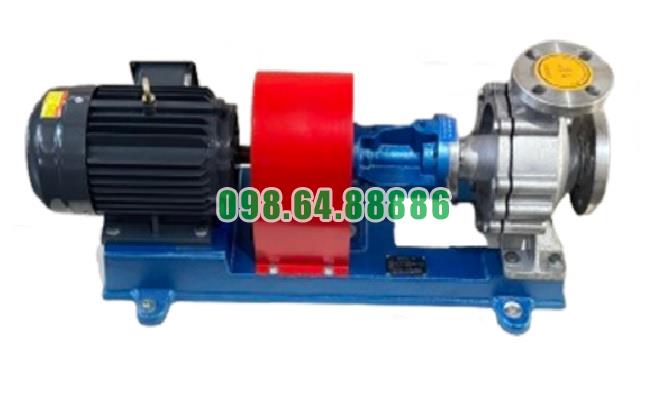

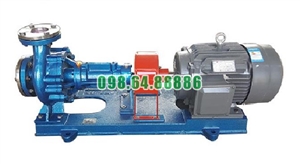

Bơm dầu truyền nhiệt RY

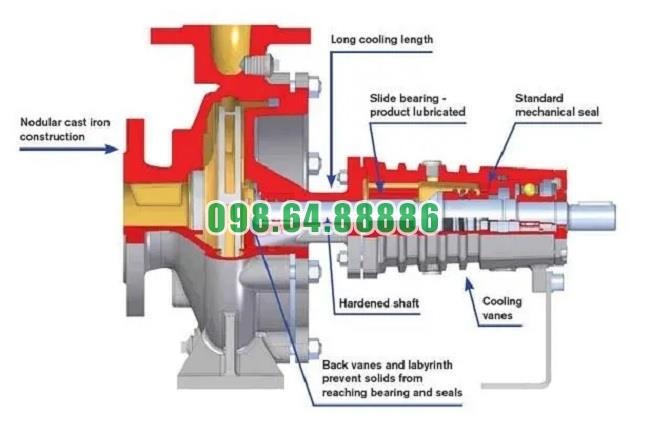

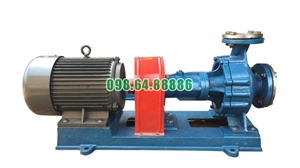

Cấu tạo của bơm dầu truyền nhiệt RY

Bơm dầu truyền nhiệt RY có kết cấu bơm ly tâm trục ngang, đỡ một phía, chuyên dùng để tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp. Cửa hút được bố trí theo hướng trục, còn cửa xả đặt theo phương thẳng đứng.

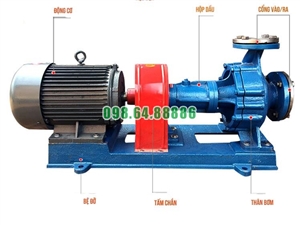

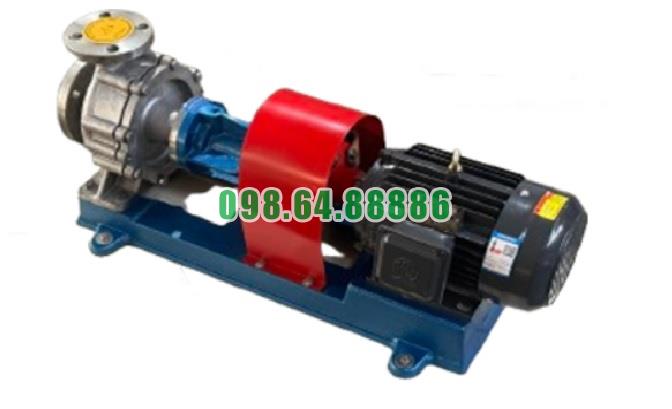

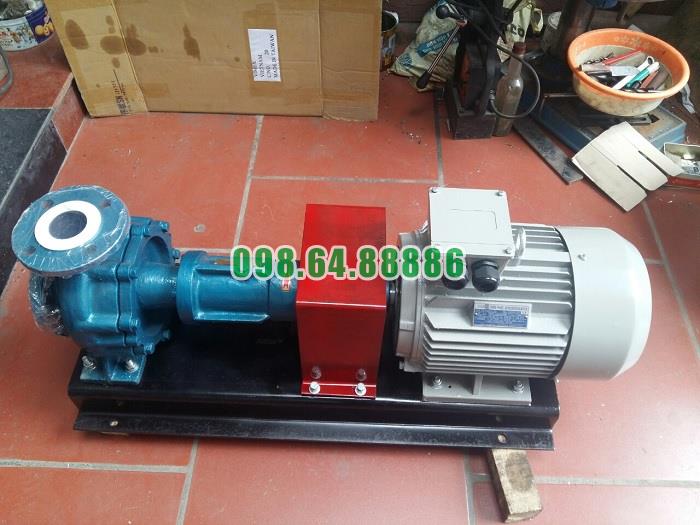

Các bộ phận chính gồm:

• Thân bơm và nắp bơm: Tạo buồng dẫn dầu, chịu áp suất và bảo vệ các chi tiết bên trong.
• Bánh công tác: Tạo lực ly tâm để hút, tăng áp và đẩy dầu truyền nhiệt.
• Trục bơm: Truyền chuyển động quay từ động cơ đến bánh công tác.
• Đai ốc bánh công tác: Cố định bánh công tác trên trục bơm.
• Cụm ổ bi: Đỡ và định vị trục, giúp rôto quay ổn định.
• Thân ổ trục: Chứa ổ bi cùng dầu hoặc mỡ bôi trơn.
• Ống dẫn dầu: Cung cấp dầu bôi trơn cho cụm ổ trục.
• Bộ chèn làm kín: Hạn chế dầu nóng rò rỉ dọc theo trục bơm.
• Phớt dầu chịu nhiệt: Giữ dầu bôi trơn bên trong và ngăn bụi bẩn xâm nhập.
• Giá đỡ: Liên kết thân bơm với cụm ổ trục, giữ rôto ổn định.
• Khớp nối mềm: Kết nối trục bơm với trục động cơ và truyền mô-men xoắn.
• Bệ máy: Cố định đồng tâm cụm bơm – động cơ trong quá trình vận hành.

Bơm RY sử dụng phương pháp tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước, giúp kết cấu gọn và giảm số lượng đường ống phụ.

Nguyên lý hoạt động của bơm dầu truyền nhiệt RY

Bơm dầu truyền nhiệt RY hoạt động theo nguyên lý ly tâm. Khi động cơ khởi động, chuyển động quay được truyền qua khớp nối mềm đến trục bơm, làm bánh công tác quay với tốc độ cao.

Dầu truyền nhiệt đi vào tâm bánh công tác qua cửa hút theo hướng trục. Dưới tác dụng của lực ly tâm, dầu được đẩy từ tâm ra mép ngoài bánh công tác, làm tăng vận tốc và áp suất của dòng dầu.

Sau khi rời bánh công tác, dầu đi vào buồng dẫn của thân bơm. Tại đây, một phần động năng của dòng dầu được chuyển thành áp năng, sau đó dầu được đẩy ra ngoài qua cửa xả.

Dầu nóng tiếp tục được đưa đến các thiết bị sử dụng nhiệt như bồn gia nhiệt, máy ép, thiết bị phản ứng hoặc bộ trao đổi nhiệt. Sau khi truyền nhiệt, dầu quay trở lại lò gia nhiệt và tiếp tục được bơm tuần hoàn trong hệ thống.

Trước khi khởi động, thân bơm phải được mồi đầy dầu và xả hết không khí. Khi làm việc với dầu nóng, bơm cần được gia nhiệt từ từ để các chi tiết giãn nở đồng đều, hạn chế rung động, rò rỉ và hư hỏng bộ làm kín.
