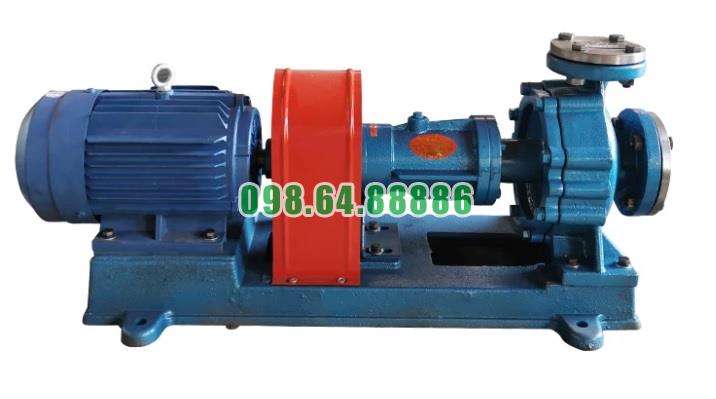

Bơm tuần hoàn dầu công nghiệp RY50-32-160 lưu lượng 12.5 m3/h, cột áp 30 m, công suất 3 kW, tốc độ 2900 vòng/phút

Nguyên lý tuần hoàn khép kín dòng dầu tải nhiệt qua bơm dầu truyền nhiệt RY50-32-160

Trong hệ thống cấp nhiệt sử dụng dầu tải nhiệt, RY50-32-160 đóng vai trò tạo và duy trì dòng tuần hoàn giữa nguồn gia nhiệt – thiết bị sử dụng nhiệt – đường dầu hồi – bơm. Dầu không được sử dụng một lần rồi thải ra ngoài mà liên tục lưu chuyển trong một vòng tuần hoàn khép kín, nhờ đó nhiệt lượng được vận chuyển ổn định đến các thiết bị công nghệ.

Dầu hồi trở về cửa hút của bơm

Sau khi đi qua thiết bị sử dụng nhiệt, dầu đã truyền một phần nhiệt lượng và được dẫn trở về phía hút của RY50-32-160.

Dòng dầu hồi đi vào cửa hút theo phương trục và tiếp tục đến tâm bánh công tác. Khi hệ thống được điền đầy dầu và không có lượng khí lớn xâm nhập, quá trình cấp dầu cho bánh công tác được duy trì liên tục.

Đây là điểm bắt đầu một chu trình tuần hoàn mới.

Bơm tạo năng lượng cho dòng dầu

Khi động cơ hoạt động, trục và bánh công tác của RY50-32-160 quay với tốc độ khoảng 2.900 vòng/phút. Bánh công tác truyền năng lượng cho dầu, đưa môi chất từ khu vực tâm ra phía ngoài và dẫn đến cửa xả.

Nhờ quá trình này, dầu có đủ năng lượng để thắng trở lực của đường ống, van và các thiết bị nằm trong vòng tuần hoàn.

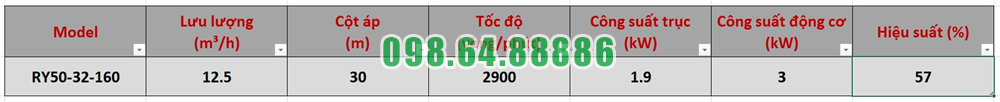

Tại điểm làm việc danh định, RY50-32-160 có khả năng cung cấp lưu lượng khoảng 12,5 m³/h với cột áp 30 m, tạo điều kiện duy trì dòng dầu liên tục khi đặc tính hệ thống phù hợp.

Dầu được đưa đến nguồn gia nhiệt

Sau khi rời cửa xả của bơm, dầu tiếp tục đi theo đường ống đến thiết bị gia nhiệt của hệ thống.

Tại đây, dầu nhận nhiệt và nhiệt độ tăng lên theo yêu cầu của dây chuyền. Bơm không trực tiếp tạo nhiệt mà đảm nhiệm nhiệm vụ vận chuyển môi chất qua nguồn gia nhiệt để dầu có thể tiếp nhận nhiệt lượng.

Nhờ dòng dầu luôn chuyển động, quá trình gia nhiệt không chỉ tập trung vào một lượng dầu cố định mà được thực hiện liên tục trên toàn bộ môi chất đang tuần hoàn.

Dầu nóng vận chuyển nhiệt đến thiết bị công nghệ

Sau khi được gia nhiệt, dầu nóng tiếp tục di chuyển đến các thiết bị cần sử dụng nhiệt như bộ trao đổi nhiệt hoặc các thiết bị gia nhiệt gián tiếp trong dây chuyền.

Tại đây, nhiệt từ dầu được truyền sang quá trình công nghệ. Trong khi truyền nhiệt, dầu giảm nhiệt độ nhưng vẫn được giữ trong hệ thống và tiếp tục chảy về đường hồi.

Như vậy, dầu vừa đóng vai trò môi chất tuần hoàn vừa là phương tiện vận chuyển nhiệt từ nguồn gia nhiệt đến nơi tiêu thụ nhiệt.

Dầu sau trao đổi nhiệt quay lại bơm

Sau khi truyền nhiệt, dầu không thoát khỏi hệ thống mà được đường hồi dẫn trở lại cửa hút của RY50-32-160.

Chu trình tiếp tục theo hướng:

Bơm → nguồn gia nhiệt → thiết bị sử dụng nhiệt → đường dầu hồi → bơm.

Khi RY50-32-160 hoạt động liên tục, vòng tuần hoàn này được lặp lại và tạo thành một hệ thống dầu tải nhiệt khép kín.

Cột áp của bơm duy trì vòng tuần hoàn

Trong hệ thống khép kín, nhiệm vụ quan trọng của cột áp 30 m không phải đơn thuần là nâng dầu lên độ cao 30 m. Cột áp được sử dụng chủ yếu để thắng các tổn thất phát sinh khi dầu đi qua đường ống, co nối, van, bộ lọc và thiết bị trao đổi nhiệt.

Nếu tổng trở lực của hệ thống nằm trong phạm vi phù hợp với đặc tính bơm, RY50-32-160 có thể duy trì dòng tuần hoàn cần thiết mà dầu không bị suy giảm quá mức về lưu lượng.

Dòng tuần hoàn giúp phân phối nhiệt liên tục

Khi dầu được tuần hoàn đều, lượng nhiệt nhận từ nguồn gia nhiệt được liên tục chuyển đến thiết bị sử dụng nhiệt. Sau khi mất một phần nhiệt, dầu quay về để được gia nhiệt lại.

Quá trình này hạn chế tình trạng một lượng dầu bị giữ quá lâu tại khu vực gia nhiệt hoặc thiết bị sử dụng nhiệt. Dòng dầu chuyển động liên tục giúp nhiệt lượng được vận chuyển và phân phối đều hơn trong toàn vòng tuần hoàn.

Hệ thống khép kín giúp tái sử dụng dầu tải nhiệt

Một đặc điểm quan trọng của nguyên lý tuần hoàn khép kín là dầu tải nhiệt được sử dụng lặp lại trong cùng hệ thống.

Sau mỗi vòng tuần hoàn, dầu chỉ trao đổi nhiệt chứ không bị tiêu thụ như nhiên liệu. Môi chất tiếp tục trở về bơm, đi qua nguồn gia nhiệt và lặp lại quá trình truyền nhiệt.

Vì vậy, chất lượng và lượng dầu trong hệ thống cần được duy trì ổn định để RY50-32-160 luôn nhận đủ môi chất tại cửa hút.

Cần hạn chế khí xâm nhập vào vòng tuần hoàn

Để nguyên lý tuần hoàn khép kín hoạt động ổn định, đường ống và bơm cần được điền đầy dầu. Không khí tồn tại trong hệ thống có thể làm dòng chảy không đều và ảnh hưởng đến khả năng tạo áp của bánh công tác.

Trước khi khởi động cần mồi đầy dầu và loại bỏ khí trong thân bơm. Trong quá trình hoạt động cũng cần kiểm tra các mối nối để hạn chế khí lọt vào phía hút.

Dòng dầu càng liên tục và ít bọt khí thì vòng tuần hoàn nhiệt càng ổn định.

Duy trì lưu lượng phù hợp để bảo vệ vòng tuần hoàn

RY50-32-160 không nên vận hành kéo dài ở lưu lượng quá thấp. Khi dòng dầu giảm mạnh, khả năng vận chuyển nhiệt qua hệ thống cũng giảm và trạng thái dòng chảy bên trong bơm có thể trở nên không ổn định.

Do đó, vòng tuần hoàn cần duy trì lưu lượng thích hợp với điểm làm việc của bơm. Nếu dây chuyền cần lưu lượng thấp trong thời gian dài, có thể cần bố trí đường hồi lưu lượng tối thiểu để dầu vẫn tiếp tục đi qua bơm.

Nguyên lý tuần hoàn khép kín dòng dầu tải nhiệt qua bơm dầu truyền nhiệt RY50-32-160 là quá trình dầu liên tục di chuyển theo vòng bơm → nguồn gia nhiệt → thiết bị sử dụng nhiệt → đường hồi → trở lại bơm.

RY50-32-160 cung cấp năng lượng cần thiết để dòng dầu thắng trở lực của vòng tuần hoàn, đưa dầu đến nguồn gia nhiệt và tiếp tục vận chuyển nhiệt đến thiết bị công nghệ. Sau khi trao đổi nhiệt, dầu quay trở lại bơm để bắt đầu chu trình mới. Nhờ nguyên lý khép kín này, dầu tải nhiệt được tái tuần hoàn liên tục, giúp hệ thống duy trì quá trình cấp nhiệt ổn định mà không phải liên tục thay mới môi chất.

Khả năng làm việc liên tục ở nhiệt độ đến 350°C của bơm dầu truyền nhiệt RY50-32-160

Bơm dầu truyền nhiệt RY50-32-160 được thiết kế để vận chuyển dầu tải nhiệt có nhiệt độ môi chất đến 350°C, phù hợp với các hệ thống gia nhiệt công nghiệp cần tuần hoàn dầu nóng trong thời gian dài. Để duy trì khả năng làm việc liên tục ở vùng nhiệt độ cao, bơm cần được vận hành đúng quy trình, đặc biệt ở các khâu gia nhiệt sơ bộ, bôi trơn ổ bi và duy trì dòng dầu ổn định.

Kết cấu phù hợp với dầu tải nhiệt nhiệt độ cao

RY50-32-160 có thân bơm, bánh công tác, trục và hệ thống làm kín được bố trí cho nhiệm vụ tuần hoàn dầu nóng. Cụm ổ trục được tách tương đối khỏi khu vực thân bơm chứa môi chất nhiệt độ cao, giúp hạn chế nhiệt truyền trực tiếp đến ổ bi.

Đặc điểm này rất quan trọng khi bơm phải hoạt động liên tục, bởi nhiệt độ ổ bi tăng quá cao sẽ ảnh hưởng đến chất bôi trơn và tuổi thọ của cụm trục.

Tản nhiệt tự nhiên giúp bảo vệ cụm ổ trục

RY50-32-160 sử dụng cơ chế tản nhiệt tự nhiên, không cần bố trí riêng hệ thống nước làm mát cho bơm. Nhiệt từ khu vực thân bơm được truyền qua các chi tiết trung gian và phát tán dần ra môi trường không khí.

Nhờ đó, ảnh hưởng của dầu nóng đến khu vực ổ bi được giảm bớt, đồng thời hệ thống tuần hoàn dầu tải nhiệt cũng đơn giản hơn do không cần thêm đường nước làm mát.

Gia nhiệt từ từ trước khi vận hành ở nhiệt độ cao

Muốn RY50-32-160 làm việc ổn định ở nhiệt độ cao, không nên đưa dầu rất nóng vào một bơm đang nguội rồi vận hành ngay. Bơm cần được gia nhiệt sơ bộ để các chi tiết kim loại giãn nở từ từ và tương đối đồng đều.

Trong quá trình gia nhiệt, chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm cần giữ không quá 40°C, đồng thời tốc độ tăng nhiệt nên không vượt quá 50°C mỗi giờ. Điều này giúp hạn chế sốc nhiệt, biến dạng và nguy cơ rôto cọ xát khi nhiệt độ tăng cao.

Duy trì lưu lượng dầu liên tục

Khả năng vận hành lâu dài ở nhiệt độ cao còn phụ thuộc vào dòng dầu qua bơm. RY50-32-160 có lưu lượng thiết kế khoảng 12,5 m³/h và cột áp 30 m, vì vậy hệ thống cần được bố trí để bơm hoạt động trong vùng lưu lượng phù hợp.

Không nên duy trì bơm quá lâu ở lưu lượng quá thấp. Khi dòng dầu giảm mạnh, điều kiện thủy lực bên trong thân bơm kém ổn định và nhiệt có thể tích tụ nhiều hơn tại một số khu vực.

Kiểm soát ổ bi và hệ thống bôi trơn

Khi bơm làm việc với dầu nhiệt độ cao và trục quay khoảng 2.900 vòng/phút, tình trạng ổ bi phải được theo dõi thường xuyên. Thiếu chất bôi trơn, sai loại chất bôi trơn hoặc lệch đồng tâm đều có thể làm ổ bi nóng lên nhanh chóng.

Do đó, nhiệt độ ổ bi, độ rung và tiếng ồn cần được kiểm tra trong suốt thời gian vận hành. Nếu xuất hiện nhiệt độ hoặc rung động bất thường, cần kiểm tra ngay thay vì tiếp tục chạy bơm ở nhiệt độ cao.

Theo dõi bộ làm kín khi vận hành lâu dài

Bộ chèn làm kín và phớt dầu chịu nhiệt phải thường xuyên tiếp xúc với ảnh hưởng nhiệt từ môi chất. Khi vận hành liên tục, cần theo dõi lượng dầu rò rỉ tại vị trí trục.

Rò rỉ tăng bất thường có thể liên quan đến sự mài mòn của bộ làm kín, sai lệch trục hoặc ảnh hưởng của giãn nở nhiệt. Phát hiện sớm giúp hạn chế thất thoát dầu nóng và bảo vệ các bộ phận xung quanh.

Dừng bơm đúng cách sau quá trình vận hành nóng

Sau khi ngừng cấp nhiệt, không nên dừng RY50-32-160 ngay khi dầu vẫn còn ở nhiệt độ cao. Cần tiếp tục tuần hoàn để nhiệt độ trong hệ thống giảm dần.

Bơm nên được dừng khi nhiệt độ môi chất giảm xuống dưới khoảng 100°C. Việc làm nguội từ từ giúp hạn chế co ngót nhiệt đột ngột và giảm tác động lên thân bơm, trục và bộ làm kín.

Khả năng làm việc liên tục ở nhiệt độ đến 350°C của bơm dầu truyền nhiệt RY50-32-160 được hỗ trợ bởi kết cấu chuyên dụng cho dầu nóng, cơ chế tản nhiệt tự nhiên và bố trí cụm ổ trục phù hợp. Tuy nhiên, mức 350°C là giới hạn nhiệt độ môi chất của dòng bơm, còn khả năng vận hành liên tục thực tế phụ thuộc vào việc gia nhiệt đúng tốc độ, duy trì lưu lượng phù hợp, bôi trơn đầy đủ, kiểm soát rung và thực hiện đúng quy trình dừng máy. Đây là những điều kiện quan trọng để RY50-32-160 duy trì độ ổn định và tuổi thọ khi làm việc trong hệ thống dầu tải nhiệt nhiệt độ cao.
