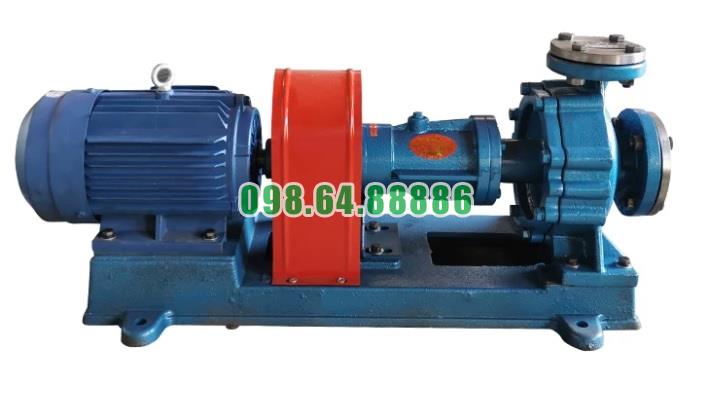

Bơm tuần hoàn dầu công nghiệp RY40-25-200 lưu lượng 10 m3/h, công suất 4 kW, cột áp 50 m, tốc độ 2900 vòng/phút

Kiểu dáng gọn nhẹ tối ưu không gian lắp đặt của Bơm dầu truyền nhiệt RY40-25-200

Bơm dầu truyền nhiệt RY40-25-200 có kiểu dáng gọn nhẹ, tập trung các bộ phận chính trên một cụm bệ máy, giúp tối ưu diện tích lắp đặt trong hệ thống dầu truyền nhiệt. Kết cấu trục ngang, truyền động trực tiếp và cách bố trí cửa hút – cửa xả hợp lý giúp bơm dễ bố trí tại những khu vực có không gian kỹ thuật hạn chế.

Kết cấu trục ngang tạo hình dáng gọn

RY40-25-200 sử dụng kết cấu bơm ly tâm trục ngang. Thân bơm, trục, cụm ổ bi, khớp nối và động cơ được sắp xếp nối tiếp theo cùng một đường tâm.

Cách bố trí này hạn chế các bộ phận nhô sang nhiều hướng, giúp chiều ngang của cụm bơm được kiểm soát tốt. Toàn bộ hệ thống truyền động tạo thành một cụm liền mạch, thuận tiện khi đặt dọc theo đường ống hoặc cạnh thiết bị gia nhiệt.

Bơm và động cơ tích hợp trên cùng bệ máy

Bơm RY40-25-200 và động cơ 4 kW được lắp trên cùng một bệ. Đây là yếu tố quan trọng giúp cụm máy có hình dáng gọn và dễ xác định diện tích nền cần thiết khi lắp đặt.

Việc sử dụng chung một bệ cũng loại bỏ nhu cầu bố trí các giá đỡ riêng biệt cho bơm và động cơ. Nhờ đó, cụm thiết bị có tính tập trung cao và thuận lợi hơn khi bố trí trong dây chuyền sản xuất.

Truyền động trực tiếp giảm kích thước cụm máy

Động cơ kết nối với trục bơm bằng khớp nối mềm. Mô-men được truyền trực tiếp từ động cơ đến trục và bánh công tác mà không cần dây đai hay nhiều cấp truyền động trung gian.

Thiết kế này giúp giảm số lượng chi tiết nằm bên ngoài thân bơm, đồng thời rút ngắn khoảng cách giữa nguồn động lực và cụm bơm. Đây là một trong những yếu tố trực tiếp tạo nên kiểu dáng gọn của RY40-25-200.

Kết cấu đỡ một phía tiết kiệm diện tích

RY40-25-200 sử dụng kết cấu đỡ một phía, trong đó cụm ổ trục được bố trí phía sau bánh công tác. Nắp bơm, giá đỡ và thân ổ trục liên kết thành một cụm cơ khí tập trung.

Nhờ không phải bố trí nhiều gối đỡ độc lập ở các phía khác nhau, kết cấu của bơm được đơn giản hóa và giảm diện tích chiếm chỗ.

Cửa hút DN40 bố trí theo hướng trục

Cửa hút DN40 nằm trực tiếp ở đầu thân bơm và cùng hướng với trục. Đường ống hút có thể nối thẳng vào bơm mà không cần bố trí nhiều đoạn chuyển hướng ngay tại cửa vào.

Cách bố trí này giúp hệ thống đường hút gọn hơn và thuận lợi khi đặt bơm gần đường hồi dầu hoặc thiết bị chứa dầu trong hệ thống tuần hoàn.

Cửa xả DN25 hướng lên trên

Cửa xả DN25 được bố trí theo hướng thẳng đứng. Sau khi dầu được bánh công tác tăng năng lượng, dòng dầu có thể đi trực tiếp lên hệ thống đường ống phía trên.

Thiết kế cửa xả hướng lên giúp tận dụng không gian theo chiều cao thay vì phải dành thêm diện tích mặt bằng cho đường ống chạy ngang. Đây là lợi thế rõ rệt khi RY40-25-200 được lắp trong khu vực có mật độ thiết bị cao.

Không cần hệ thống nước làm mát cồng kềnh

Kiểu dáng gọn của Bơm dầu truyền nhiệt RY40-25-200 còn được hỗ trợ bởi thiết kế tản nhiệt tự nhiên. Bơm không cần bố trí một hệ thống nước làm mát riêng với đường cấp, đường hồi và các thiết bị phụ trợ liên quan.

Việc giảm các đường ống phụ giúp khu vực xung quanh bơm thông thoáng hơn và giảm tổng diện tích dành cho toàn bộ cụm tuần hoàn dầu nóng.

Cụm cơ khí được bố trí tập trung

Các bộ phận như bánh công tác, trục, ổ bi, thân ổ trục, bộ làm kín và giá đỡ được bố trí gần nhau theo từng cụm chức năng. Thiết kế này hạn chế các khoảng trống không cần thiết giữa các chi tiết.

Mặc dù được bố trí tập trung, các cụm chính vẫn có thể tháo riêng khi cần kiểm tra hoặc bảo dưỡng. Vì vậy, việc tối ưu kích thước không làm mất đi khả năng tiếp cận các chi tiết quan trọng của bơm.

Phù hợp với khu vực lắp đặt hạn chế

Kiểu dáng gọn giúp RY40-25-200 thuận lợi khi lắp gần lò dầu truyền nhiệt, bộ trao đổi nhiệt hoặc các thiết bị sản xuất. Đây thường là những khu vực có nhiều đường ống, van và thiết bị phụ trợ nên diện tích còn lại dành cho bơm không quá lớn.

Với cách bố trí tập trung, RY40-25-200 có thể được tích hợp vào hệ thống mà không yêu cầu một khu vực máy quá rộng.

Kiểu dáng gọn nhưng vẫn đáp ứng khả năng làm việc

Mặc dù có kết cấu tương đối gọn, Bơm dầu truyền nhiệt RY40-25-200 vẫn đáp ứng điểm làm việc với lưu lượng 10 m³/h, cột áp 50 m, động cơ 4 kW và tốc độ khoảng 2.900 vòng/phút.

Điều này cho phép doanh nghiệp sử dụng một cụm bơm có diện tích lắp đặt hợp lý nhưng vẫn tạo được chênh lệch áp suất cần thiết để tuần hoàn dầu qua hệ thống.

Kiểu dáng gọn nhẹ tối ưu không gian lắp đặt của Bơm dầu truyền nhiệt RY40-25-200 được tạo nên bởi kết cấu trục ngang, dạng đỡ một phía, truyền động trực tiếp, bơm và động cơ đặt chung trên bệ cùng cách bố trí cửa hút DN40 và cửa xả DN25 hợp lý.

Bên cạnh đó, việc không cần hệ thống làm mát bằng nước riêng giúp giảm thêm đường ống và thiết bị phụ trợ. Nhờ đó, RY40-25-200 phù hợp với các hệ thống dầu truyền nhiệt cần tiết kiệm mặt bằng nhưng vẫn yêu cầu lưu lượng 10 m³/h và cột áp 50 m.

Nguyên lý hoạt động lực ly tâm của Bơm dầu truyền nhiệt RY40-25-200

Bơm dầu truyền nhiệt RY40-25-200 hoạt động theo nguyên lý lực ly tâm, trong đó bánh công tác quay với tốc độ cao để truyền năng lượng cho dầu truyền nhiệt. Quá trình này tạo ra sự chênh lệch áp suất giữa vùng tâm và vùng ngoài bánh công tác, giúp dầu liên tục được hút vào và đẩy ra khỏi bơm.

Dầu truyền nhiệt đi vào tâm bánh công tác

Khi RY40-25-200 bắt đầu hoạt động, động cơ làm trục bơm quay và kéo bánh công tác quay theo với tốc độ khoảng 2.900 vòng/phút. Dầu truyền nhiệt từ đường ống hút đi theo hướng trục vào khu vực trung tâm của bánh công tác.

Tại đây, dầu được đưa vào các rãnh nằm giữa những cánh của bánh công tác để bắt đầu quá trình nhận năng lượng.

Bánh công tác truyền động năng cho dòng dầu

Khi bánh công tác quay, các cánh bơm tác động lên dầu và làm dầu chuyển động cùng chiều quay. Dầu liên tục nhận cơ năng từ động cơ thông qua trục và bánh công tác, khiến vận tốc của dòng chất lỏng tăng lên.

Đây là bước quan trọng nhất trong nguyên lý hoạt động lực ly tâm của Bơm dầu truyền nhiệt RY40-25-200, bởi năng lượng từ chuyển động quay được trực tiếp truyền sang môi chất.

Dầu được đưa từ tâm ra mép ngoài bánh công tác

Dưới tác động của chuyển động quay, dầu truyền nhiệt di chuyển từ khu vực tâm về phía mép ngoài bánh công tác. Khi bán kính chuyển động tăng lên, dầu được đưa ra vùng ngoại vi với vận tốc cao hơn.

Quá trình dầu liên tục dịch chuyển ra phía ngoài làm áp suất tại khu vực tâm bánh công tác thấp hơn. Nhờ đó, lượng dầu mới từ đường hút tiếp tục được đưa vào tâm, tạo nên quá trình hút liên tục.

Dầu rời bánh công tác với năng lượng lớn hơn

Sau khi đi hết các rãnh cánh, dầu truyền nhiệt rời mép ngoài bánh công tác với vận tốc và năng lượng cao. Dòng dầu sau đó đi vào khoang của thân bơm.

Thân bơm có nhiệm vụ thu nhận dòng chất lỏng từ bánh công tác và dẫn dầu về phía cửa xả. Trong quá trình này, một phần động năng của dầu được chuyển thành áp năng, tạo ra áp lực cần thiết để dầu tiếp tục lưu thông trong hệ thống.

Lực ly tâm tạo nên quá trình hút và đẩy liên tục

Điểm đặc trưng của RY40-25-200 là quá trình hút và đẩy không diễn ra tách biệt từng chu kỳ mà được thực hiện liên tục khi bánh công tác quay.

Dầu mới liên tục đi vào tâm bánh công tác, trong khi dầu đã nhận năng lượng được đưa ra phía ngoài và thoát qua cửa xả. Chính sự vận động liên tục này giúp bơm duy trì dòng dầu truyền nhiệt ổn định trong đường ống.

Có thể hình dung quá trình hoạt động theo trình tự: dầu vào tâm bánh công tác → bánh công tác truyền năng lượng → dầu chuyển động ra phía ngoài → đi vào thân bơm → tăng áp → được đẩy ra cửa xả.

Tạo lưu lượng và cột áp cho hệ thống dầu truyền nhiệt

Thông qua nguyên lý ly tâm, RY40-25-200 đạt lưu lượng làm việc 10 m³/h và cột áp 50 m. Động cơ 4 kW cung cấp năng lượng để bánh công tác duy trì tốc độ 2.900 vòng/phút, từ đó liên tục truyền năng lượng cho dòng dầu.

Cột áp được tạo ra giúp dầu vượt qua trở lực của đường ống, van và thiết bị trao đổi nhiệt trong hệ thống tuần hoàn.

Nguyên lý hoạt động lực ly tâm của Bơm dầu truyền nhiệt RY40-25-200 dựa trên chuyển động quay của bánh công tác để đưa dầu từ tâm ra phía ngoài, đồng thời truyền năng lượng làm tăng vận tốc và áp suất của dòng dầu. Việc dầu liên tục rời khỏi tâm bánh công tác tạo điều kiện để dầu mới được hút vào, hình thành dòng tuần hoàn liên tục.

Nhờ nguyên lý này, RY40-25-200 có thể duy trì lưu lượng 10 m³/h, cột áp 50 m, công suất động cơ 4 kW và tốc độ 2.900 vòng/phút, đáp ứng nhiệm vụ tuần hoàn dầu nóng trong các hệ thống truyền nhiệt công nghiệp.
