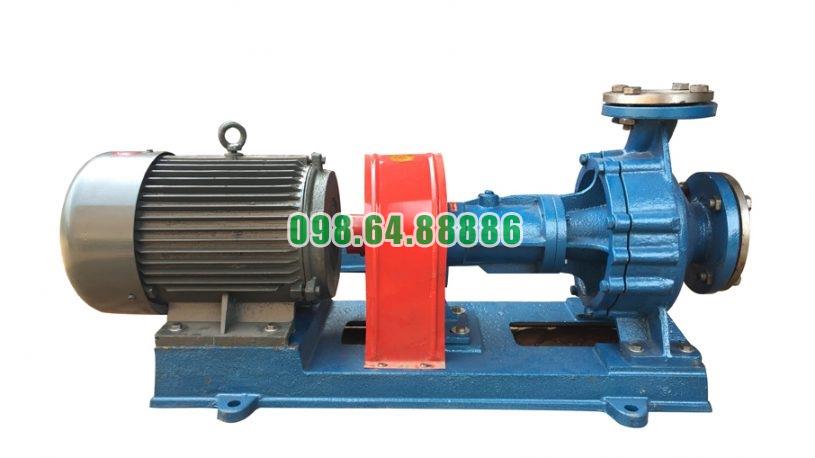

Bơm dầu nóng công nghiệp RY40-25-160 lưu lượng 10 m3/h, công suất 2.2 kW, cột áp 28 m, tốc độ 2.900 vòng/phút

Tổng quan đặc điểm thiết kế nổi bật của dòng bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 được thiết kế chuyên cho nhiệm vụ tuần hoàn dầu và chất lỏng truyền nhiệt ở nhiệt độ cao. Điểm nổi bật của model này nằm ở kết cấu tương đối gọn, đường hút hướng trục, đường đẩy hướng kính, cụm trục được đỡ chắc chắn và đặc biệt là khả năng tản nhiệt tự nhiên không cần hệ thống nước làm mát truyền thống.

Với lưu lượng 10 m³/h, cột áp 28 m, động cơ 2,2 kW và tốc độ 2.900 vòng/phút, thiết kế của RY40-25-160 hướng đến khả năng duy trì dòng dầu nóng ổn định đồng thời hạn chế ảnh hưởng của nhiệt lên ổ bi, bộ làm kín và hệ truyền động.

1. Thiết kế chuyên biệt cho dầu truyền nhiệt nhiệt độ cao

Đặc điểm quan trọng đầu tiên của RY40-25-160 là kết cấu được phát triển cho môi trường chất lỏng nóng thay vì sử dụng cấu tạo của một bơm nước thông thường.

Phần thân bơm, bánh công tác và nắp bơm trực tiếp tiếp xúc với dầu nóng, trong khi cụm ổ trục được bố trí về phía sau với khoảng cách nhất định.

Cách bố trí này tạo sự phân chia tương đối rõ:

Vùng dầu nóng → vùng làm kín → vùng đỡ trục → cụm ổ bi → truyền động

Nhờ đó, nhiệt từ môi chất không tác động trực tiếp lên toàn bộ các chi tiết cơ khí của bơm.

2. Ý nghĩa thiết kế của ký hiệu RY40-25-160

Tên model thể hiện trực tiếp một số đặc điểm kích thước cơ bản của bơm.

Trong đó:

RY thể hiện dòng bơm tuần hoàn dầu truyền nhiệt; 40 tương ứng với đường kính danh nghĩa cửa hút DN40; 25 tương ứng với cửa xả DN25; còn 160 thể hiện đường kính ngoài danh nghĩa của bánh công tác 160 mm.

Cách đặt tên này giúp nhanh chóng nhận biết cấu hình thủy lực chính của model.

3. Thiết kế hút hướng trục

Cửa hút của RY40-25-160 được bố trí theo phương trục của bánh công tác.

Dầu truyền nhiệt từ đường ống hút đi gần như trực tiếp vào khu vực tâm bánh công tác.

Giúp dòng dầu đi vào bánh công tác thuận lợi

Khi dầu đến tâm bánh công tác, chuyển động quay của bánh công tác bắt đầu truyền năng lượng cho môi chất.

Thiết kế hút hướng trục tạo đường dẫn tương đối trực tiếp từ cửa hút đến khu vực làm việc của bánh công tác, phù hợp với cấu trúc bơm ly tâm một tầng.

4. Cửa xả hướng kính bố trí thuận tiện cho hệ thống

Sau khi nhận năng lượng từ bánh công tác, dầu được đưa ra phía ngoài và đi vào thân bơm trước khi thoát qua cửa xả.

Cửa xả của RY40-25-160 được bố trí theo hướng kính và hướng lên trên.

Sự kết hợp:

Hút dọc trục → đẩy hướng kính

tạo nên bố trí đặc trưng của cụm thủy lực RY40-25-160, đồng thời thuận tiện khi kết nối bơm vào đường dầu tuần hoàn.

5. Bánh công tác danh nghĩa 160 mm tạo năng lượng cho dòng dầu

Bánh công tác là bộ phận trung tâm của cụm thủy lực RY40-25-160.

Bánh công tác được lắp trên trục và quay ở tốc độ 2.900 vòng/phút. Khi quay, bánh công tác truyền năng lượng từ động cơ sang dầu truyền nhiệt.

Dầu đi từ vùng tâm bánh công tác ra phía ngoài rồi được dẫn đến cửa xả.

Thiết kế bánh công tác kết hợp với tốc độ quay này giúp model đạt điểm làm việc khoảng 10 m³/h tại cột áp 28 m.

6. Kết cấu trục dạng đỡ một phía

RY40-25-160 sử dụng kết cấu đỡ một phía, trong đó bánh công tác nằm về phía đầu bơm còn cụm ổ bi được bố trí phía sau.

Cấu trúc cơ bản có thể hình dung:

Bánh công tác → trục → gối đỡ → ổ bi → khớp nối → động cơ

Cách bố trí này giúp tập trung cụm ổ trục về một phía và tạo khoảng cách giữa ổ bi với vùng dầu nóng.

7. Gối đỡ trung gian là điểm nổi bật của thiết kế

Phần gối đỡ nằm giữa thân bơm và thân ổ trục đóng vai trò quan trọng đối với toàn bộ kết cấu.

Về cơ khí, bộ phận này liên kết phần đầu bơm với cụm ổ trục và giúp duy trì vị trí tương đối của trục.

Về nhiệt, gối đỡ tạo ra một khoảng cách giữa thân bơm có nhiệt độ cao và các ổ bi phía sau.

Tạo vùng chuyển tiếp nhiệt

Nhiệt từ thân bơm phải truyền qua phần kết cấu trung gian trước khi đến cụm ổ bi.

Trong quá trình đó, một phần nhiệt có điều kiện phân tán ra không khí, giúp giảm ảnh hưởng trực tiếp của dầu nóng lên cụm cơ khí phía sau.

8. Thiết kế tản nhiệt tự nhiên không cần làm mát nước truyền thống

Đây là một trong những đặc điểm thiết kế đáng chú ý nhất của dòng RY40-25-160.

Bơm tận dụng chính khoảng cách và bề mặt của kết cấu giữa thân bơm với cụm ổ trục để hỗ trợ tản nhiệt tự nhiên.

Thay vì phải bố trí một mạch nước làm mát riêng quanh cụm bơm, nhiệt được truyền dần qua kết cấu và phân tán ra môi trường.

Thiết kế này giúp cụm bơm đơn giản hơn, giảm đường ống phụ trợ và thuận lợi khi bố trí trong hệ thống gia nhiệt công nghiệp.

9. Hai ổ bi giữ ổn định cụm trục

Trong thân ổ trục của RY40-25-160 có hai ổ bi làm nhiệm vụ trực tiếp đỡ và định vị trục quay.

Đây là chi tiết đặc biệt quan trọng vì trục hoạt động ở tốc độ 2.900 vòng/phút.

Hai ổ bi giúp hạn chế độ võng và dao động của trục, từ đó giữ bánh công tác ổn định bên trong thân bơm.

Hỗ trợ nhiều bộ phận cùng lúc

Khi trục được giữ đúng tâm, không chỉ bánh công tác hoạt động ổn định mà bộ làm kín và khớp nối cũng làm việc trong điều kiện thuận lợi hơn.

Vì vậy, thiết kế cụm ổ bi có ảnh hưởng trực tiếp đến độ ổn định tổng thể của RY40-25-160.

10. Thân ổ trục tạo cụm đỡ độc lập phía sau

Hai ổ bi được bố trí trong một thân ổ trục riêng.

Thân ổ trục vừa giữ đúng vị trí các ổ bi vừa tạo kết cấu liên kết với gối đỡ và khớp nối.

Việc tạo thành một cụm ổ trục tương đối độc lập với thân bơm nóng giúp phân tách chức năng rõ ràng hơn giữa phần thủy lực và phần cơ khí truyền động.

11. Bộ làm kín kết hợp chèn và phớt dầu

Tại vị trí trục đi từ buồng bơm sang cụm ổ trục, RY40-25-160 sử dụng kết cấu làm kín kết hợp.

Hệ thống gồm chèn làm kín và phớt dầu chịu nhiệt.

Chèn đảm nhiệm việc kiểm soát môi chất quanh khu vực trục, trong khi phớt dầu bổ sung khả năng phân cách về phía cụm ổ trục.

Thiết kế này phù hợp với đặc điểm của bơm tuần hoàn dầu nóng, nơi cần kiểm soát đường rò dọc theo trục.

12. Khớp nối mềm giữa bơm và động cơ

Trục bơm không gắn cứng trực tiếp với trục động cơ mà được kết nối thông qua khớp nối mềm.

Khớp nối có nhiệm vụ truyền mô-men từ động cơ 2,2 kW đến trục và bánh công tác.

Đồng thời, kết cấu mềm hỗ trợ hấp thụ một phần rung động và những sai lệch rất nhỏ giữa hai trục khi hệ thống đã được căn chỉnh đúng.

Điều này giúp giảm tải cơ học bất thường lên ổ bi và cụm trục.

13. Bơm và động cơ được bố trí trên cùng bệ máy

Toàn bộ phần bơm, thân ổ trục, khớp nối và động cơ được bố trí liên tục trên một bệ chung.

Thiết kế này giúp duy trì vị trí tương đối giữa bơm và động cơ, thuận lợi cho việc căn chỉnh đồng tâm.

Cấu trúc tổng thể có dạng:

Thân bơm → gối đỡ → thân ổ trục → khớp nối → động cơ

Nhờ cách bố trí theo một trục, cụm RY40-25-160 tương đối gọn và thuận lợi khi tích hợp vào hệ thống đường ống.

14. Kết cấu hướng đến vận hành ổn định ở nhiệt độ cao

Điểm đáng chú ý trong thiết kế RY40-25-160 là các chi tiết không hoạt động độc lập mà hỗ trợ lẫn nhau.

Gối đỡ tạo khoảng cách nhiệt. Tản nhiệt tự nhiên giúp bảo vệ ổ bi. Hai ổ bi giữ trục đúng tâm. Trục ổn định giúp bộ làm kín ít chịu dao động. Khớp nối mềm tiếp tục giảm tải bất thường lên cụm quay.

Có thể tóm tắt mối liên hệ:

Tản nhiệt → bảo vệ ổ bi → ổn định trục → ổn định bánh công tác và làm kín → duy trì hoạt động của bơm

Đây chính là logic thiết kế quan trọng của một bơm phải làm việc liên tục với dầu nóng.

15. Thiết kế phù hợp với thông số làm việc của RY40-25-160

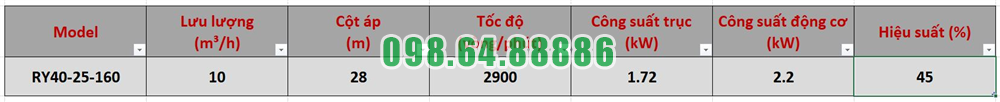

Các đặc điểm kết cấu trên phục vụ trực tiếp cho điểm làm việc của model:

• Lưu lượng: 10 m³/h
• Cột áp: 28 m
• Công suất động cơ: 2,2 kW
• Tốc độ quay: 2.900 vòng/phút
• Cửa hút: DN40
• Cửa xả: DN25
• Đường kính bánh công tác danh nghĩa: 160 mm

Sự kết hợp giữa kích thước thủy lực và kết cấu cơ khí tạo nên đặc điểm riêng của RY40-25-160 trong hệ thống tuần hoàn dầu truyền nhiệt.

Tổng quan đặc điểm thiết kế nổi bật của dòng bơm dầu truyền nhiệt RY40-25-160 cho thấy model này được xây dựng tập trung vào yêu cầu vận chuyển dầu nóng ổn định trong môi trường công nghiệp.

Các điểm nổi bật gồm cửa hút DN40 hướng trục, cửa xả DN25 hướng kính, bánh công tác danh nghĩa 160 mm, kết cấu đỡ một phía, hai ổ bi giữ trục, gối đỡ tạo khoảng cách với vùng dầu nóng, bộ chèn kết hợp phớt dầu và truyền động qua khớp nối mềm.

Đặc biệt, kết cấu tản nhiệt tự nhiên không cần hệ thống nước làm mát truyền thống là một trong những đặc điểm đáng chú ý nhất. Cách bố trí này vừa giúp bảo vệ cụm ổ trục khỏi ảnh hưởng trực tiếp của nhiệt, vừa đơn giản hóa cấu trúc tổng thể. Nhờ đó, RY40-25-160 tạo được sự cân bằng giữa khả năng chịu nhiệt, độ ổn định cơ khí, thiết kế gọn và khả năng tuần hoàn dầu nóng liên tục.

Nguyên lý làm việc dạng ly tâm của bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 hoạt động theo nguyên lý ly tâm, trong đó bánh công tác quay để truyền năng lượng cho dầu truyền nhiệt, tạo dòng chảy từ cửa hút đến cửa đẩy. Nhờ nguyên lý này, bơm có thể duy trì quá trình tuần hoàn dầu nóng với lưu lượng thiết kế 10 m³/h và cột áp 28 m.

Dầu truyền nhiệt đi vào tâm bánh công tác

Khi RY40-25-160 hoạt động, dầu truyền nhiệt đi vào bơm theo hướng dọc trục và tiến đến khu vực tâm của bánh công tác.

Đây là vùng tiếp nhận dầu trước khi chất lỏng được bánh công tác truyền năng lượng. Khi dầu tại tâm bánh công tác liên tục được đưa ra phía ngoài, dầu mới từ đường hút tiếp tục đi vào, tạo nên quá trình hút liên tục.

Bánh công tác quay tạo chuyển động ly tâm

Động cơ 2,2 kW truyền chuyển động qua khớp nối và trục, làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút.

Dầu nằm trong các đường dẫn của bánh công tác quay theo bánh và được đưa từ vùng tâm về phía vành ngoài. Trong quá trình này, dầu nhận thêm năng lượng từ bánh công tác nên vận tốc và năng lượng của dòng chất lỏng tăng lên.

Có thể mô tả ngắn gọn quá trình:

Dầu vào tâm bánh công tác → bánh công tác quay → dầu được đẩy ra phía ngoài → đi vào thân bơm.

Đây chính là phần cốt lõi của nguyên lý ly tâm trên RY40-25-160.

Thân bơm chuyển một phần động năng thành áp năng

Sau khi rời bánh công tác, dầu có vận tốc tương đối cao và đi vào phần dẫn dòng của thân bơm.

Tại đây, một phần động năng của dòng dầu được chuyển thành áp năng trước khi dầu đi đến cửa xả. Nhờ sự phối hợp giữa bánh công tác và thân bơm, RY40-25-160 tạo được cột áp cần thiết để đưa dầu tiếp tục lưu thông trong hệ thống.

Đối với model này, cột áp thiết kế là 28 m.

Quá trình hút và đẩy diễn ra liên tục

Nguyên lý ly tâm giúp RY40-25-160 tạo dòng dầu liên tục thay vì vận chuyển theo từng chu kỳ riêng biệt.

Khi bánh công tác vẫn quay, quá trình diễn ra đồng thời: dầu mới đi vào tâm bánh công tác, dầu bên trong nhận năng lượng và di chuyển ra phía ngoài, sau đó dầu được đưa qua cửa xả vào đường ống.

Nhờ đó, bơm có thể duy trì lưu lượng thiết kế khoảng 10 m³/h tại điểm làm việc tương ứng.

Lưu lượng thực tế không phải lúc nào cũng cố định ở 10 m³/h mà còn phụ thuộc vào trở lực của đường ống, van và các thiết bị trong hệ thống.

Nguyên lý ly tâm tạo dòng tuần hoàn dầu nóng

Trong hệ thống dầu truyền nhiệt, RY40-25-160 không tạo ra nhiệt. Bơm chỉ sử dụng năng lượng cơ học từ động cơ để làm dầu nóng chuyển động và tuần hoàn.

Quá trình có thể hình dung:

Dầu nóng vào cửa hút → vào tâm bánh công tác → nhận năng lượng từ bánh công tác → đi ra vành ngoài → tăng áp trong thân bơm → ra cửa xả.

Dòng dầu sau đó tiếp tục đi qua hệ thống và quay trở lại bơm, hình thành vòng tuần hoàn liên tục.

Nguyên lý làm việc dạng ly tâm của bơm dầu truyền nhiệt RY40-25-160 tập trung vào hoạt động của bánh công tác. Dầu đi vào vùng tâm, bánh công tác quay ở khoảng 2.900 vòng/phút truyền năng lượng cho dầu và đưa dầu ra phía ngoài. Sau đó, thân bơm chuyển một phần năng lượng vận tốc thành áp suất và dẫn dầu tới cửa xả.

Nhờ quá trình ly tâm diễn ra liên tục, RY40-25-160 có thể tạo lưu lượng 10 m³/h và cột áp 28 m tại điểm làm việc thiết kế, đáp ứng nhiệm vụ tuần hoàn dầu truyền nhiệt trong hệ thống gia nhiệt.
