Trong nhà máy hóa chất, nhiều công đoạn sản xuất cần được duy trì ở một mức nhiệt độ ổn định để phản ứng, gia nhiệt, cô đặc hoặc sấy diễn ra đúng yêu cầu. Bơm dầu truyền nhiệt RY32-32-160 giữ vai trò tạo dòng tuần hoàn, đưa dầu nóng từ thiết bị gia nhiệt đến khu vực sử dụng nhiệt và đưa dầu trở lại để tiếp tục chu trình.
Model RY32-32-160 có lưu lượng 6 m³/h, cột áp 28 m, sử dụng động cơ công suất 1,5 kW và vận hành ở tốc độ 2.900 vòng/phút. Các thông số này phù hợp với những hệ thống dầu truyền nhiệt quy mô nhỏ trong nhà máy hóa chất, nơi nhu cầu tuần hoàn không quá lớn nhưng vẫn cần dòng dầu liên tục và ổn định.
Vai trò chính của RY32-32-160 là duy trì sự dịch chuyển liên tục của dầu truyền nhiệt trong hệ thống. Dầu sau khi được làm nóng sẽ được bơm đưa đến áo gia nhiệt của bồn chứa, thiết bị phản ứng hoặc bộ trao đổi nhiệt. Sau khi truyền một phần nhiệt lượng cho quá trình sản xuất, dầu quay trở lại thiết bị gia nhiệt để tiếp tục chu trình.
Dòng tuần hoàn ổn định giúp hạn chế tình trạng nhiệt chỉ tập trung tại một khu vực. Khi dầu được vận chuyển đều, nhiệt lượng có thể được phân phối liên tục đến thiết bị sử dụng, hỗ trợ duy trì điều kiện nhiệt cần thiết trong quá trình sản xuất hóa chất.
Nếu bơm không tạo đủ lưu lượng, dầu nóng di chuyển chậm và khả năng truyền nhiệt của hệ thống giảm. Ngược lại, khi RY32-32-160 làm việc gần lưu lượng thiết kế 6 m³/h, dòng dầu được duy trì phù hợp với hệ thống có quy mô tương ứng.
Trong nhiều quy trình hóa chất, thiết bị phản ứng cần được gia nhiệt gián tiếp thông qua lớp áo bao quanh thân thiết bị hoặc hệ thống ống trao đổi nhiệt. RY32-32-160 đưa dầu nóng đi qua các khu vực này để cung cấp nhiệt cho hỗn hợp bên trong mà không để dầu truyền nhiệt tiếp xúc trực tiếp với nguyên liệu.
Việc gia nhiệt gián tiếp giúp quá trình phản ứng được kiểm soát thuận lợi hơn. Bơm không trực tiếp tạo ra nhiệt nhưng quyết định khả năng đưa nhiệt từ nguồn gia nhiệt đến thiết bị phản ứng.
Cột áp 28 m giúp RY32-32-160 thắng trở lực của đường ống, van và bộ phận trao đổi nhiệt trong một hệ thống nhỏ. Khi tổng trở lực được tính toán phù hợp, bơm có thể duy trì dòng dầu đi qua áo gia nhiệt và quay trở lại nguồn nhiệt mà không bị gián đoạn.
Nhiệt độ là thông số quan trọng trong nhiều công đoạn sản xuất hóa chất. Khi dòng dầu tuần hoàn ổn định, lượng nhiệt truyền đến thiết bị cũng được duy trì đều hơn, từ đó hỗ trợ hệ thống điều khiển giữ nhiệt độ trong phạm vi yêu cầu.
RY32-32-160 hoạt động ở tốc độ 2.900 vòng/phút để tạo lưu lượng và cột áp thiết kế. Tốc độ quay ổn định giúp bánh công tác liên tục truyền năng lượng cho dòng dầu, hạn chế sự thay đổi bất thường của lưu lượng trong điều kiện vận hành bình thường.
Bơm chỉ phát huy vai trò kiểm soát nhiệt khi được lựa chọn đúng với nhu cầu của hệ thống. Nếu đường ống có trở lực cao hơn khả năng tạo cột áp hoặc lượng dầu cần tuần hoàn lớn hơn 6 m³/h, nhiệt độ tại thiết bị có thể không đạt yêu cầu dù bơm vẫn hoạt động.
Theo tài liệu nhà sản xuất, dòng bơm RY được thiết kế để vận chuyển dầu truyền nhiệt và các chất lỏng có tính ăn mòn yếu, không chứa hạt rắn, với nhiệt độ môi chất không vượt quá 350°C. Đây là điều kiện phù hợp với nhiều hệ thống gia nhiệt gián tiếp trong ngành hóa chất.
Tuy nhiên, RY32-32-160 không phải là bơm hóa chất dùng để vận chuyển mọi loại axit, kiềm hoặc dung môi có tính ăn mòn mạnh. Vai trò chính của thiết bị là tuần hoàn dầu tải nhiệt trong hệ thống gia nhiệt.
Trước khi sử dụng, cần xác định rõ tính chất của môi chất, nhiệt độ vận hành và mức độ tương thích của vật liệu bơm. Không nên dùng giới hạn nhiệt độ tối đa 350°C để kết luận rằng bơm phù hợp với mọi loại hóa chất ở nhiệt độ cao.
Với lưu lượng 6 m³/h và động cơ 1,5 kW, RY32-32-160 phù hợp với các khu vực sản xuất hóa chất có nhu cầu tuần hoàn dầu nóng ở mức vừa phải. Bơm có thể được sử dụng cho một thiết bị phản ứng nhỏ, một bồn gia nhiệt hoặc một cụm trao đổi nhiệt có tổng trở lực nằm trong phạm vi cột áp 28 m.
Sử dụng model có thông số phù hợp giúp nhà máy tránh lắp đặt bơm quá lớn so với nhu cầu. Nếu công suất bơm dư thừa, hệ thống có thể phải tiết lưu nhiều tại van xả, làm tăng tiêu hao điện và khiến bơm vận hành lệch khỏi điểm thiết kế.
RY32-32-160 chỉ được xem là lựa chọn phù hợp khi lưu lượng và cột áp thực tế gần với thông số công bố. Đối với hệ thống có nhiều thiết bị gia nhiệt nối tiếp hoặc đường ống dài, cần tính toán lại tổng trở lực trước khi lựa chọn.
Dòng bơm RY sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống. Đặc điểm này giúp giảm đường nước cấp, đường nước hồi và các phụ kiện làm mát xung quanh cụm bơm.
Trong nhà máy hóa chất, việc giảm hệ thống phụ trợ giúp khu vực đặt bơm trở nên gọn hơn và hạn chế thêm các điểm kết nối có nguy cơ rò rỉ. Cụm bơm có thể được bố trí gần hệ thống dầu truyền nhiệt mà không cần kéo thêm một mạng đường ống nước làm mát riêng.
Cơ chế tản nhiệt tự nhiên vẫn yêu cầu khu vực lắp đặt thông thoáng. Bề mặt tản nhiệt không được che kín và cần được vệ sinh để tránh bụi, dầu bám làm giảm khả năng thoát nhiệt.
Trong dây chuyền hóa chất, sự gián đoạn của dòng dầu truyền nhiệt có thể làm nhiệt độ thiết bị giảm hoặc phân bố không đều. Điều này ảnh hưởng trực tiếp đến thời gian gia nhiệt và trạng thái làm việc của công đoạn sản xuất.
RY32-32-160 giúp duy trì dòng dầu tuần hoàn liên tục khi được mồi đầy, vận hành đúng chiều quay và làm việc trong phạm vi lưu lượng cho phép. Nhà sản xuất khuyến cáo không vận hành bơm dưới 30% lưu lượng thiết kế. Đối với model này, mức giới hạn tương đương khoảng 1,8 m³/h.
Nếu hệ thống cần lưu lượng thấp hơn trong thời gian dài, cần bố trí đường bypass hoặc lựa chọn bơm có công suất nhỏ hơn. Duy trì lưu lượng phù hợp giúp hạn chế dầu bị giữ lâu trong thân bơm, giảm nguy cơ tích tụ nhiệt và giữ cho quá trình tuần hoàn ổn định.
Bơm dầu truyền nhiệt RY32-32-160 giữ vai trò vận chuyển và tuần hoàn dầu nóng trong các hệ thống gia nhiệt quy mô nhỏ của nhà máy hóa chất. Bơm đưa dầu từ nguồn gia nhiệt đến thiết bị phản ứng, bồn chứa hoặc bộ trao đổi nhiệt, sau đó đưa dầu trở lại để tiếp tục chu trình.
Với lưu lượng 6 m³/h, cột áp 28 m, động cơ 1,5 kW và tốc độ 2.900 vòng/phút, RY32-32-160 phù hợp khi yêu cầu thực tế của hệ thống nằm gần điểm làm việc thiết kế. Thiết bị hỗ trợ phân phối nhiệt ổn định, duy trì tính liên tục của công đoạn và hạn chế sử dụng bơm có công suất quá lớn.
Vai trò của RY32-32-160 trong nhà máy hóa chất tập trung vào tuần hoàn dầu truyền nhiệt, không phải bơm trực tiếp mọi loại hóa chất. Việc lựa chọn cần dựa trên nhiệt độ, tính chất môi chất, lưu lượng và tổng trở lực của hệ thống để bảo đảm khả năng vận hành phù hợp.
Bơm dầu truyền nhiệt RY32-32-160 được thiết kế để duy trì dòng dầu nóng tuần hoàn trong thời gian dài khi làm việc đúng thông số và điều kiện vận hành. Model này có lưu lượng thiết kế 6 m³/h, cột áp 28 m, tốc độ quay 2.900 vòng/phút, công suất trục 0,85 kW và sử dụng động cơ 1,5 kW. Sự phù hợp giữa phần thủy lực và công suất động cơ giúp bơm duy trì lưu lượng tương đối ổn định mà không phải thường xuyên vận hành sát giới hạn công suất.
Tài liệu nhà sản xuất không công bố số giờ hoạt động liên tục tối đa của riêng RY32-32-160. Vì vậy, khả năng vận hành ổn định liên tục cần được đánh giá qua các điều kiện về lưu lượng, nhiệt độ, độ rung, độ đồng tâm, bôi trơn và trạng thái của dòng dầu.
RY32-32-160 hoạt động ổn định nhất khi lưu lượng và cột áp thực tế nằm gần điểm thiết kế 6 m³/h và 28 m. Ở trạng thái này, bánh công tác truyền năng lượng cho dòng dầu phù hợp với khả năng của động cơ và đặc tính thủy lực của bơm.
Nếu trở lực đường ống quá thấp, lưu lượng có thể tăng cao, làm tải trên trục và động cơ lớn hơn. Nếu trở lực quá cao, lưu lượng giảm, dòng dầu qua thân bơm không đủ và nhiệt có thể tích tụ bên trong.
Nhà sản xuất quy định bơm không được hoạt động ở lưu lượng thấp hơn 30% lưu lượng thiết kế. Đối với RY32-32-160, giới hạn này tương ứng khoảng 1,8 m³/h. Duy trì lưu lượng từ mức này trở lên giúp dầu liên tục đi qua bánh công tác, thân bơm và bộ làm kín, qua đó hạn chế tình trạng quá nhiệt cục bộ.
Dòng bơm RY có khả năng vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ không vượt quá 350°C. Khả năng chịu nhiệt này cho phép RY32-32-160 hoạt động trong các vòng tuần hoàn dầu nóng có thời gian làm việc kéo dài.
Tuy nhiên, bơm chỉ duy trì được trạng thái ổn định khi nhiệt độ được nâng lên từ từ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, còn tốc độ tăng nhiệt không được lớn hơn 50°C mỗi giờ.
Quá trình gia nhiệt có kiểm soát giúp thân bơm, nắp bơm, trục và bánh công tác giãn nở tương đối đồng đều. Nếu dầu quá nóng đi vào thân bơm đang nguội, sự giãn nở không đồng nhất có thể làm thay đổi khe hở bên trong, tăng ma sát và khiến bơm rung hoặc rò rỉ.
Bơm RY32-32-160 sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Kết cấu này giúp hạn chế nhiệt truyền từ thân bơm chứa dầu nóng sang cụm ổ bi và động cơ, đồng thời giảm sự phụ thuộc vào thiết bị làm mát phụ trợ.
Khả năng tản nhiệt tự nhiên hỗ trợ bơm duy trì trạng thái làm việc trong thời gian dài. Tuy nhiên, khu vực lắp đặt phải thông thoáng để nhiệt có thể thoát ra môi trường. Nếu cụm bơm bị che kín hoặc đặt gần nguồn nhiệt mạnh, nhiệt độ ổ bi và động cơ có thể tăng, làm giảm độ ổn định khi vận hành liên tục.
Trục bơm RY32-32-160 quay ở tốc độ 2.900 vòng/phút nên tình trạng của cụm ổ bi có ảnh hưởng trực tiếp đến độ ổn định. Ổ bi phía bánh công tác được bôi trơn bằng dầu tải nhiệt sạch, trong khi ổ bi phía khớp nối sử dụng mỡ bôi trơn theo yêu cầu của nhà sản xuất.
Chất bôi trơn tạo lớp màng giảm ma sát giữa các bề mặt chuyển động, hạn chế nhiệt phát sinh và giữ trục quay ổn định. Nếu thiếu dầu, thiếu mỡ hoặc sử dụng sai chất bôi trơn, nhiệt độ ổ bi sẽ tăng, bơm xuất hiện tiếng ồn và không còn đủ điều kiện hoạt động liên tục.
Nhà sản xuất yêu cầu kiểm tra ổ bi sau khoảng 300 giờ vận hành đầu tiên. Lượng mỡ ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc trước khi cần kiểm tra và bổ sung. Đây là chu kỳ bảo dưỡng nhằm duy trì khả năng vận hành ổn định, không phải giới hạn thời gian chạy liên tục của bơm.
Bơm và động cơ được truyền động trực tiếp qua khớp nối mềm. Để cụm máy hoạt động liên tục mà không phát sinh tải phụ, trục bơm và trục động cơ phải được căn chỉnh chính xác.
Sai lệch tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khoảng cách giữa hai đầu trục cần duy trì trong khoảng 2–3 mm.
Khi hai trục đồng tâm, mô-men từ động cơ được truyền đều đến bánh công tác. Nếu trục bị lệch, ổ bi và khớp nối phải chịu thêm lực hướng tâm, làm bơm rung, nóng và tiêu thụ công suất lớn hơn. Tình trạng này có thể chưa làm bơm dừng ngay nhưng sẽ làm giảm đáng kể khả năng hoạt động ổn định lâu dài.
Độ rung là chỉ báo trực tiếp về trạng thái của cụm quay. Theo tài liệu vận hành, biên độ rung của bơm không được vượt quá 0,06 mm.
Khi độ rung nằm trong giới hạn, trục, bánh công tác, khớp nối và ổ bi có thể duy trì chuyển động tương đối ổn định. Nếu rung tăng bất thường, cần kiểm tra độ đồng tâm, tình trạng ổ bi, sự có mặt của không khí trong dầu và lực tác động từ đường ống.
Đường ống hút và đường ống xả phải có giá đỡ độc lập. Trọng lượng đường ống không được truyền trực tiếp lên thân bơm vì có thể làm lệch vị trí bơm, biến dạng mặt bích và ảnh hưởng đến sự đồng tâm của cụm trục.
RY32-32-160 chỉ hoạt động ổn định khi thân bơm và đường hút luôn được điền đầy dầu. Trước khi khởi động, cần mồi đầy môi chất và quay khớp nối bằng tay để hỗ trợ đẩy không khí ra ngoài.
Nếu không khí lọt vào đường hút, dòng dầu tại tâm bánh công tác có thể bị gián đoạn, làm lưu lượng và áp suất dao động. Bơm cũng có thể phát sinh rung, tiếng ồn hoặc mất khả năng tạo dòng tuần hoàn.
Van hút cần được mở hoàn toàn trong thời gian bơm hoạt động. Việc điều chỉnh lưu lượng phải thực hiện tại van xả hoặc đường bypass, không nên khép van hút vì có thể làm bơm thiếu dầu và mất trạng thái làm việc ổn định.
Bơm không được hoạt động với van xả đóng quá ba phút. Khi van xả đóng, bánh công tác vẫn quay nhưng dầu không được đưa ra khỏi thân bơm. Năng lượng cơ học chuyển dần thành nhiệt, làm nhiệt độ dầu và các chi tiết bên trong tăng nhanh.
Đây không phải là trạng thái hoạt động liên tục bình thường. Sau khi khởi động, van xả cần được mở từ từ để thiết lập dòng tuần hoàn và đưa bơm về điểm làm việc phù hợp.
Khi dừng hệ thống, bơm cũng không nên ngừng ngay trong lúc dầu còn quá nóng. Tài liệu yêu cầu chỉ dừng bơm sau khi nhiệt độ môi chất giảm xuống dưới 100°C. Việc tiếp tục tuần hoàn trong giai đoạn hạ nhiệt giúp thân bơm và dòng dầu giảm nhiệt đồng đều hơn.
Khả năng hoạt động ổn định liên tục của bơm dầu truyền nhiệt RY32-32-160 được bảo đảm khi thiết bị làm việc gần thông số thiết kế 6 m³/h và cột áp 28 m, đồng thời lưu lượng qua bơm luôn được duy trì từ khoảng 1,8 m³/h trở lên.
Bơm có thể làm việc với dầu truyền nhiệt ở nhiệt độ cao nhưng phải được gia nhiệt từ từ, với tốc độ không quá 50°C mỗi giờ và chênh lệch nhiệt độ giữa dầu với thân bơm không vượt quá 40°C. Độ rung cần duy trì dưới 0,06 mm, hai trục phải được căn chỉnh trong giới hạn cho phép và cụm ổ bi phải được bôi trơn đầy đủ.
Tài liệu nhà sản xuất không xác định số giờ vận hành liên tục tối đa của RY32-32-160. Do đó, khả năng chạy ổn định lâu dài phụ thuộc vào việc duy trì đủ dòng dầu, kiểm soát nhiệt độ, độ rung, độ đồng tâm và tình trạng bôi trơn trong suốt quá trình vận hành.

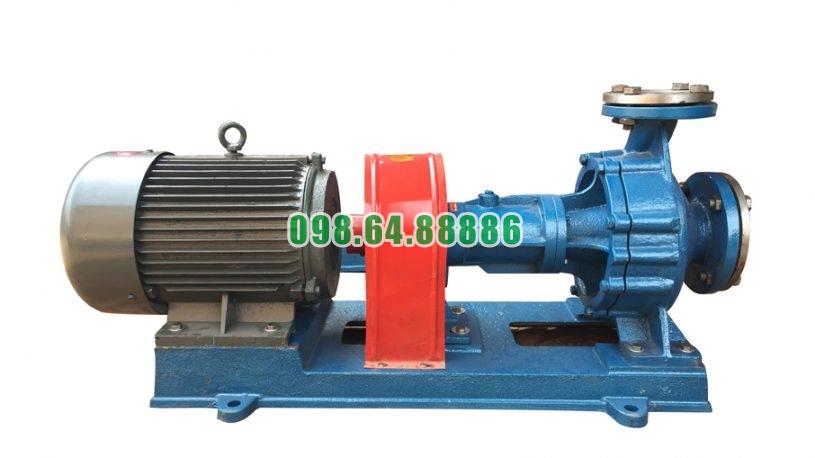

Bơm dầu truyền nhiệt đầu rời RY32-32-160 lưu lượng 6 m3/h, công suất 1.5 kW, cột áp 28 m, tốc độ 2.900 vòng/phút
