Bơm ly tâm dầu nóng RY80-50-200 Lưu lượng 50 m3/h, công suất 15 kW, cột áp 50 m

Kiểu dáng nhỏ gọn cùng bệ máy tiêu chuẩn của Bơm dầu truyền nhiệt RY80-50-200

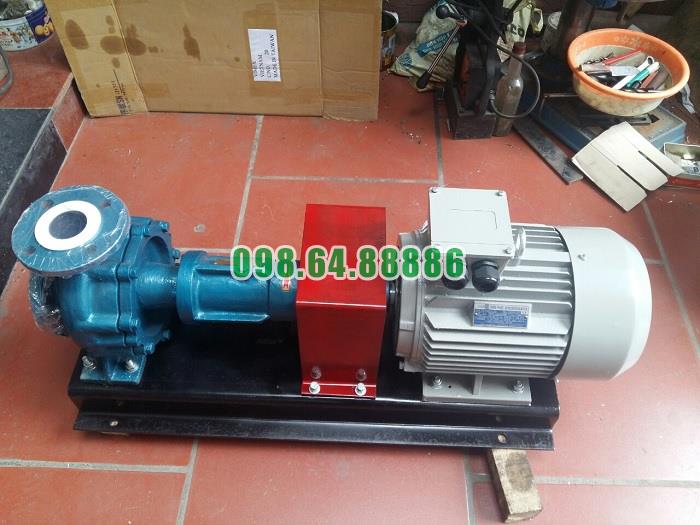

Kiểu dáng nhỏ gọn cùng bệ máy tiêu chuẩn của Bơm dầu truyền nhiệt RY80-50-200 là một ưu điểm đáng chú ý trong thiết kế tổng thể của dòng bơm RY. Cụm bơm được bố trí theo dạng trục ngang, kết cấu gọn, bơm và động cơ lắp đồng tâm trên cùng một bệ máy, thuận tiện cho việc lắp đặt và bố trí trong hệ thống công nghiệp.

Thiết kế nhỏ gọn của RY80-50-200

RY80-50-200 sử dụng kết cấu đỡ một phía, trong đó thân bơm, giá đỡ, thân ổ trục và cụm truyền động được bố trí liên tục theo phương ngang.

Thiết kế này giúp cụm bơm không chiếm quá nhiều diện tích lắp đặt, đồng thời vẫn bảo đảm đủ không gian cho trục, ổ bi, bộ làm kín và khớp nối hoạt động ổn định.

Tản nhiệt tự nhiên giúp giảm thiết bị phụ trợ

Một yếu tố giúp Bơm dầu truyền nhiệt RY80-50-200 có kiểu dáng nhỏ gọn là cơ chế tản nhiệt tự nhiên.

Thay vì phải bố trí thêm hệ thống làm mát bằng nước, đường ống cấp nước và các thiết bị phụ trợ, bơm sử dụng kết cấu thân ổ trục và giá đỡ để hỗ trợ tản nhiệt.

Nhờ đó, tổng thể cụm máy đơn giản hơn và thuận lợi khi bố trí trong khu vực sản xuất có không gian hạn chế.

Bơm và động cơ đặt chung trên bệ máy

Bơm RY80-50-200 và động cơ 15 kW được lắp trên cùng một bệ máy. Cách bố trí này tạo thành một cụm thiết bị thống nhất, giúp việc căn chỉnh giữa trục bơm và trục động cơ thuận tiện hơn.

Khớp nối mềm được đặt giữa hai trục để truyền mô-men từ động cơ đến bơm, trong khi bệ máy giữ cố định vị trí tương đối của toàn bộ hệ truyền động.

Bệ máy hỗ trợ duy trì độ đồng tâm

Vai trò quan trọng của bệ máy là tạo nền đỡ ổn định cho cả bơm và động cơ.

Khi bệ được cân bằng và cố định đúng kỹ thuật, trục động cơ và trục bơm có thể duy trì độ đồng tâm tốt hơn. Điều này giúp giảm rung, hạn chế tải bất thường lên ổ bi và hỗ trợ cụm truyền động vận hành ổn định ở tốc độ khoảng 2.900 vòng/phút.

Yêu cầu căn chỉnh trên bệ máy

Theo yêu cầu lắp đặt của dòng RY, sai lệch đo tại vành ngoài khớp nối không nên vượt quá khoảng 0,1 mm, trong khi khe hở giữa hai đầu trục khoảng 2–3 mm.

Do đó, chất lượng cân bằng và cố định bệ máy ảnh hưởng trực tiếp đến độ chính xác khi căn chỉnh cụm RY80-50-200.

Bệ máy tiêu chuẩn thuận tiện cho lắp đặt

Dòng bơm RY sử dụng kích thước bệ máy theo tiêu chuẩn GB5660.

Việc sử dụng bệ máy theo tiêu chuẩn giúp việc bố trí móng, bu lông cố định và vị trí của bơm – động cơ có tính thống nhất hơn. Khi lắp đặt, toàn bộ cụm bơm được đặt lên móng, cân bằng bằng thước thủy trước khi siết chặt bu lông móng.

Thuận lợi cho bảo dưỡng và tháo lắp

Kiểu bố trí bơm và động cơ trên cùng một bệ cũng giúp quá trình kiểm tra, căn chỉnh và bảo dưỡng thuận tiện hơn.

Khi cần bảo trì, kỹ thuật viên có thể tiếp cận khớp nối, thân ổ trục, nắp bơm và cụm rôto theo trình tự rõ ràng mà không cần thay đổi toàn bộ kết cấu hệ thống.

Phù hợp với thông số vận hành của RY80-50-200

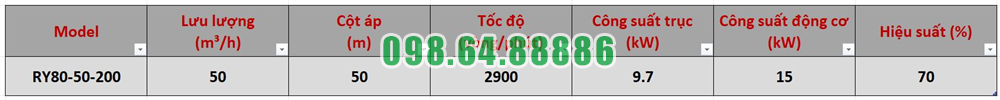

Với cấu hình lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, RY80-50-200 cần một bệ máy đủ ổn định để giữ chắc cụm bơm và hệ truyền động.

Kiểu dáng gọn kết hợp với bệ máy tiêu chuẩn giúp thiết bị vừa tiết kiệm không gian vừa duy trì được độ cứng cần thiết khi vận hành.

Kiểu dáng nhỏ gọn cùng bệ máy tiêu chuẩn của Bơm dầu truyền nhiệt RY80-50-200 giúp thiết bị thuận tiện hơn trong bố trí, lắp đặt và căn chỉnh tại nhà máy.

Kết cấu trục ngang, cơ chế tản nhiệt tự nhiên, bơm và động cơ đặt chung trên bệ cùng kích thước bệ theo tiêu chuẩn GB5660 giúp RY80-50-200 có tổng thể gọn, chắc chắn và phù hợp cho hệ thống tuần hoàn dầu tải nhiệt công nghiệp.
