Cấu trúc trục và vòng bi chịu nhiệt trên bơm dầu truyền nhiệt RY65-40-200A là bộ phận quan trọng giúp rotor quay ổn định khi bơm làm việc với dầu nóng ở tốc độ cao. Theo cấu tạo của dòng RY, trục bơm được đỡ bởi hai bộ vòng bi đặt trong thân ổ bi, kết hợp với hệ thống bôi trơn phù hợp để hạn chế ma sát và phát nhiệt.
Trục bơm có nhiệm vụ nhận mô-men từ động cơ thông qua khớp nối và truyền chuyển động đến cánh bơm.
Với RY65-40-200A vận hành ở 2900 vòng/phút, trục phải duy trì trạng thái quay ổn định và đúng tâm. Nếu trục bị lệch hoặc chịu tải không đều, bơm có thể xuất hiện rung động, tiếng ồn và làm tăng nhiệt tại cụm vòng bi.
Theo cấu tạo của dòng RY, thân ổ bi sử dụng hai bộ vòng bi để đỡ rotor.
Cách bố trí này giúp giữ trục bơm ổn định trong quá trình quay, giảm dao động và hỗ trợ cánh bơm duy trì vị trí làm việc chính xác. Đây là yếu tố quan trọng khi bơm phải vận hành liên tục với dầu truyền nhiệt nhiệt độ cao.
Theo hướng dẫn lắp ráp của dòng RY, vòng bi ở phía cánh bơm được lắp theo đúng chiều quy định và được bổ sung dầu nhiệt sạch làm dầu bôi trơn trước khi khởi động.
Lớp dầu bôi trơn giúp giảm ma sát giữa các bề mặt chuyển động, hạn chế phát nhiệt và hỗ trợ vòng bi làm việc ổn định hơn trong môi trường có nhiệt độ cao.
Vòng bi phía khớp nối được bôi trơn bằng mỡ gốc canxi hỗn hợp ZFG-2 theo hướng dẫn của nhà sản xuất.
Lượng mỡ khi lắp đặt được khuyến nghị ở mức khoảng một nửa không gian giữa vòng bi và vỏ. Việc sử dụng đúng loại và đúng lượng chất bôi trơn có ý nghĩa trực tiếp đến khả năng làm việc bền bỉ của cụm vòng bi.
Các vòng bi được bố trí trong thân ổ bi riêng, phía sau nắp bơm. Cấu trúc này giúp cụm đỡ trục được bố trí tách khỏi khu vực chính chứa dầu truyền nhiệt.
Kết hợp với thiết kế tản nhiệt tự nhiên của dòng RY, cách bố trí này hỗ trợ hạn chế ảnh hưởng trực tiếp của nhiệt độ môi chất lên vòng bi và hệ thống truyền động.
Trục bơm và trục động cơ cần được căn chỉnh đồng tâm chính xác trước khi vận hành.
Nếu hai trục lệch nhau, vòng bi phải chịu thêm tải không cần thiết, từ đó dễ phát nhiệt, rung và hao mòn nhanh hơn. Vì vậy, việc căn chỉnh khớp nối là yêu cầu quan trọng để bảo vệ cấu trúc trục và vòng bi của RY65-40-200A.
Theo hướng dẫn bảo dưỡng dòng RY, hiện tượng vòng bi nóng có thể xuất hiện khi thiếu dầu bôi trơn, sử dụng sai loại chất bôi trơn hoặc bơm và động cơ không đồng tâm.
Do đó, khả năng làm việc ổn định ở nhiệt độ cao không chỉ phụ thuộc vào cấu tạo mà còn phụ thuộc trực tiếp vào chế độ bôi trơn và bảo dưỡng định kỳ.
Cấu trúc trục và vòng bi chịu nhiệt trên bơm dầu truyền nhiệt RY65-40-200A được thiết kế với trục truyền động chắc chắn, hai bộ vòng bi đỡ rotor và hai phương án bôi trơn phù hợp cho từng vị trí.
Sự kết hợp giữa cụm ổ bi riêng, dầu và mỡ bôi trơn đúng yêu cầu, cùng thiết kế tản nhiệt tự nhiên giúp trục và vòng bi của RY65-40-200A duy trì chuyển động ổn định khi bơm làm việc với dầu nóng. Để bảo đảm độ bền, cần đặc biệt chú ý đến độ đồng tâm, tình trạng bôi trơn và nhiệt độ vòng bi trong quá trình vận hành.
Bơm dầu truyền nhiệt RY65-40-200A mang lại hiệu quả kinh tế cao cho doanh nghiệp nhờ khả năng duy trì tuần hoàn dầu nóng ổn định, kết cấu gọn, không cần hệ thống làm mát bằng nước truyền thống và thuận tiện trong bảo dưỡng. Với thông số lưu lượng 25 m³/h, cột áp 35 m, tốc độ quay 2900 vòng/phút và công suất 5,5 kW, bơm phù hợp với các hệ thống cấp nhiệt có điểm làm việc tương ứng.
Một lợi thế kinh tế đáng chú ý của RY65-40-200A là thiết kế tản nhiệt tự nhiên.
Dòng RY không cần hệ thống làm mát bằng nước truyền thống cho bơm. Nhờ đó, doanh nghiệp có thể giảm các thành phần phụ trợ như đường nước cấp, đường nước hồi và thiết bị liên quan đến quá trình làm mát.
Kết cấu đơn giản hơn cũng giúp giảm diện tích lắp đặt và khối lượng công việc liên quan đến hệ thống phụ trợ.
Trong hệ thống truyền nhiệt, bơm có nhiệm vụ đưa dầu nóng liên tục từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt rồi quay trở lại.
RY65-40-200A làm việc với lưu lượng 25 m³/h và cột áp 35 m, giúp duy trì dòng dầu tuần hoàn tại điểm vận hành phù hợp.
Khi dầu được lưu chuyển ổn định, quá trình cấp nhiệt ít bị gián đoạn do thiếu lưu lượng tuần hoàn, từ đó hỗ trợ dây chuyền sản xuất vận hành liên tục hơn.
Động cơ 5,5 kW cung cấp công suất để dẫn động bơm ở tốc độ 2900 vòng/phút.
Việc sử dụng bơm có lưu lượng, cột áp và công suất phù hợp với yêu cầu thực tế giúp doanh nghiệp tránh lựa chọn thiết bị quá lớn so với nhu cầu. Đây là yếu tố quan trọng khi muốn kiểm soát chi phí đầu tư và vận hành hệ thống.
RY65-40-200A có bơm và động cơ bố trí trên cùng bệ, kết nối thông qua khớp nối.
Kết hợp với việc không cần hệ thống làm mát nước riêng, cụm bơm có thể được bố trí tương đối gọn trong khu vực máy.
Điều này đặc biệt có lợi đối với những nhà máy có mặt bằng hạn chế hoặc cần bố trí nhiều thiết bị trong cùng một khu vực sản xuất.
Kết cấu dòng RY cho phép tháo các bộ phận chính như cánh bơm, trục, vòng bi, packing và các chi tiết làm kín theo trình tự rõ ràng.
Khả năng tiếp cận các bộ phận quan trọng giúp việc kiểm tra và thay thế chi tiết thuận tiện hơn. Khi công tác bảo dưỡng được thực hiện đúng định kỳ, doanh nghiệp có thể hạn chế tình trạng hư hỏng kéo dài gây ảnh hưởng đến dây chuyền.
RY65-40-200A sử dụng hai vòng bi trong thân ổ bi để đỡ rotor và giữ trục ổn định khi quay.
Cụm vòng bi được bố trí với phương pháp bôi trơn phù hợp cho từng vị trí. Khi được bôi trơn và căn chỉnh đúng, trục có thể duy trì chuyển động ổn định, hạn chế rung và giảm nguy cơ hư hỏng cơ khí không cần thiết.
Đây là yếu tố góp phần kéo dài thời gian sử dụng của các chi tiết quay.
Dòng RY sử dụng packing kết hợp phớt dầu chịu nhiệt tại khu vực làm kín trục.
Cấu trúc này giúp hạn chế dầu truyền nhiệt rò rỉ ra ngoài trong quá trình vận hành. Việc kiểm soát tốt rò rỉ giúp giảm thất thoát môi chất và hạn chế công việc vệ sinh, bổ sung dầu hoặc xử lý khu vực rò rỉ.
Một hệ thống dầu truyền nhiệt thường cần bơm hoạt động liên tục trong thời gian dài.
RY65-40-200A được thiết kế cho nhiệm vụ tuần hoàn chất lỏng nhiệt độ cao, ít ăn mòn và không chứa hạt rắn. Vì vậy, bơm phù hợp với các dây chuyền sử dụng dầu nóng làm môi chất truyền nhiệt.
Khả năng làm việc đúng với đặc tính môi chất giúp giảm nguy cơ lựa chọn sai loại bơm cho ứng dụng.
Hiệu quả kinh tế của RY65-40-200A không chỉ đến từ cấu tạo bơm mà còn phụ thuộc vào việc model có phù hợp với hệ thống hay không.
Với 25 m³/h lưu lượng, 35 m cột áp, 2900 vòng/phút và 5,5 kW, bơm chỉ thực sự phát huy hiệu quả khi yêu cầu thực tế của hệ thống tương ứng với các thông số này.
Lựa chọn đúng điểm làm việc giúp doanh nghiệp khai thác thiết bị hợp lý, tránh đầu tư bơm dư công suất hoặc sử dụng bơm không đủ khả năng đáp ứng hệ thống.
Bơm dầu truyền nhiệt RY65-40-200A mang lại hiệu quả kinh tế cao cho doanh nghiệp nhờ kết cấu chuyên dụng cho dầu nóng, thiết kế tản nhiệt tự nhiên, giảm nhu cầu hệ thống làm mát nước, cấu tạo gọn và thuận tiện trong bảo dưỡng.
Với lưu lượng 25 m³/h, cột áp 35 m, tốc độ quay 2900 vòng/phút và công suất 5,5 kW, RY65-40-200A phù hợp với các hệ thống tuần hoàn dầu truyền nhiệt có yêu cầu tương ứng. Khi được lựa chọn, lắp đặt và bảo dưỡng đúng, bơm có thể giúp doanh nghiệp tối ưu chi phí đầu tư, giảm thiết bị phụ trợ và duy trì hệ thống cấp nhiệt ổn định.

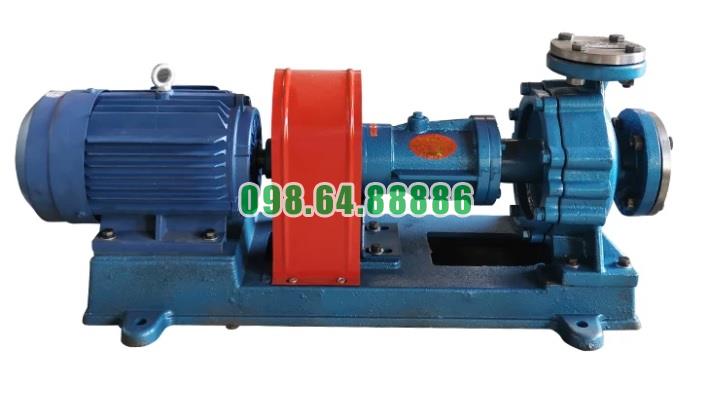

Bơm ly tâm chịu nhiệt RY65-40-200A Lưu lượng 25 m3/h, công suất 5.5 kW, cột áp 35 m
