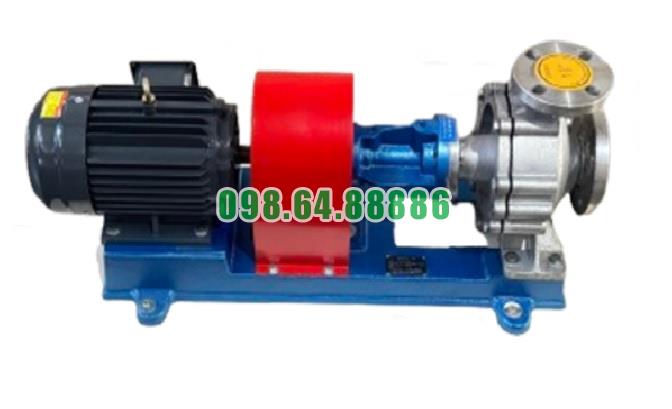

Bơm dầu chịu nhiệt RY20-20-125 tốc độ 2800 vòng/phút, lưu lượng 1.5 m3/h, cột áp 22 m, công suất 0.75 kW

Thiết kế cửa hút hướng trục và cửa xả hướng tâm thẳng đứng của Bơm dầu truyền nhiệt RY20-20-125

Bơm dầu truyền nhiệt RY20-20-125 có thiết kế cửa hút bố trí theo hướng trục và cửa xả bố trí theo hướng tâm thẳng đứng. Đây là kiểu bố trí đặc trưng của bơm ly tâm trục ngang, tạo đường dẫn dầu từ cửa hút vào tâm bánh công tác và đưa dầu sau khi được tăng áp ra khỏi thân bơm theo phương hướng lên trên.

Thiết kế cửa hút hướng trục của Bơm dầu truyền nhiệt RY20-20-125

Cửa hút được bố trí đồng hướng với trục bơm, nằm tại phía trước thân bơm. Dầu truyền nhiệt từ đường ống hút đi vào bơm theo phương gần như song song với trục và hướng trực tiếp về vùng tâm của bánh công tác.

Cửa hút nằm trên đường tâm trục

Đặc điểm quan trọng của cửa hút hướng trục là tâm cửa hút gần trùng với đường tâm của trục bơm. Nhờ cách bố trí này, dòng dầu đi vào bánh công tác theo hướng tương đối thẳng.

Đường đi cơ bản của dầu tại phía hút là:

Đường ống hút → cửa hút hướng trục → tâm bánh công tác.

Kiểu bố trí này giúp hạn chế việc dòng dầu phải đổi hướng nhiều trước khi đi vào bánh công tác.

Dầu đi trực tiếp vào mắt hút bánh công tác

Sau khi đi qua cửa hút, dầu truyền nhiệt được dẫn đến khu vực trung tâm của bánh công tác. Đây là vùng tiếp nhận môi chất trước khi bánh công tác truyền năng lượng cho dòng dầu.

Cửa hút hướng trục vì vậy được bố trí phù hợp với hình dạng và vị trí của mắt hút bánh công tác, tạo đường dẫn dầu ngắn và tương đối trực tiếp.

Kết nối cửa hút với đường ống

Đầu cửa hút được thiết kế để liên kết với đường ống hút của hệ thống. Khi lắp đặt, đường ống được nối trực tiếp vào phía trước thân bơm theo phương trục.

Cách bố trí này giúp hệ thống đường ống hút có thể đi thẳng vào bơm, hạn chế sử dụng quá nhiều đoạn chuyển hướng ngay sát cửa hút.

Thiết kế cửa xả hướng tâm thẳng đứng của Bơm dầu truyền nhiệt RY20-20-125

Khác với cửa hút, cửa xả của Bơm dầu truyền nhiệt RY20-20-125 được bố trí theo hướng tâm và quay thẳng đứng lên phía trên thân bơm.

Sau khi dầu đi qua bánh công tác, dòng dầu chuyển từ vùng trung tâm ra vùng chu vi. Thân bơm thu dòng dầu này và dẫn đến cửa xả phía trên.

Cửa xả bố trí vuông góc với trục bơm

Trong khi cửa hút song song với trục, cửa xả được bố trí gần như vuông góc với trục bơm.

Vì vậy, khi quan sát cụm bơm theo phương ngang:

• Cửa hút nằm ở phía đầu bơm.
• Cửa xả nằm phía trên thân bơm.
• Trục bơm nằm theo phương ngang giữa bơm và động cơ.

Bố trí này tạo nên hình dạng đặc trưng của cụm bơm ly tâm RY.

Cửa xả hướng thẳng đứng lên trên

Cổ xả được đúc liền với thân bơm và hướng lên phía trên. Dầu sau khi được bánh công tác đẩy ra ngoài được tập trung trong thân bơm, sau đó đi lên cửa xả để vào đường ống đẩy.

Hướng dòng dầu có thể hình dung như sau:

Cửa hút hướng trục → bánh công tác → thân bơm → cửa xả hướng tâm thẳng đứng.

Thiết kế cửa xả phía trên giúp việc kết nối với đường ống đẩy theo phương đứng trở nên thuận tiện.

Sự kết hợp giữa cửa hút hướng trục và cửa xả hướng tâm

Cửa hút và cửa xả của Bơm dầu truyền nhiệt RY20-20-125 được bố trí theo hai phương khác nhau nhưng liên kết trực tiếp với đường chuyển động của dầu bên trong bánh công tác.

Phía hút theo phương trục

Dầu đi vào bơm theo phương trục và đến vùng trung tâm bánh công tác. Vì vậy, cửa hút được bố trí phía trước và cùng phương với trục.

Phía xả theo phương hướng tâm

Khi bánh công tác quay, dầu di chuyển từ tâm ra phía ngoài theo hướng bán kính. Thân bơm tiếp nhận dòng dầu ở vùng chu vi và dẫn dầu đến cửa xả phía trên.

Do đó, vị trí cửa xả hướng tâm phù hợp với hướng dòng dầu sau khi đi qua bánh công tác.

Đường đi của dầu trong thiết kế cửa hút và cửa xả

Toàn bộ hướng chuyển động của dầu qua Bơm dầu truyền nhiệt RY20-20-125 có thể mô tả ngắn gọn:

Đường ống hút → cửa hút hướng trục → tâm bánh công tác → mép ngoài bánh công tác → khoang thân bơm → cửa xả hướng tâm thẳng đứng → đường ống đẩy.

Ở đầu vào, dầu chuyển động chủ yếu theo phương trục. Sau khi vào bánh công tác, dòng dầu dần chuyển sang phương hướng tâm. Tại cửa xả, dầu được đưa ra khỏi bơm theo hướng thẳng đứng.

Đặc điểm của thiết kế cửa hút và cửa xả RY20-20-125

Đường hút tương đối thẳng

Cửa hút hướng trục tạo đường đi trực tiếp từ đường ống hút tới tâm bánh công tác, giúp kết cấu đầu hút gọn và phù hợp với bơm ly tâm trục ngang.

Cửa xả bố trí trên thân bơm

Cửa xả hướng lên phía trên giúp tách rõ khu vực hút và khu vực đẩy. Đường hút nằm theo phương ngang, trong khi đường đẩy có thể bố trí theo phương đứng.

Phù hợp với hướng dòng chảy qua bánh công tác

Cách bố trí cửa hút hướng trục và cửa xả hướng tâm tương ứng với sự thay đổi hướng của dầu khi đi qua bánh công tác: dầu đi vào theo phương trục và rời bánh công tác theo phương hướng tâm.

Kết cấu gọn

Hai cửa được bố trí trên các phương khác nhau giúp cụm thân bơm có kết cấu tương đối gọn. Cửa hút nằm phía trước, cửa xả nằm phía trên nên không chiếm nhiều không gian hai bên thân bơm.

Thiết kế cửa hút hướng trục và cửa xả hướng tâm thẳng đứng của Bơm dầu truyền nhiệt RY20-20-125 được bố trí phù hợp với hướng chuyển động của dầu qua bánh công tác. Cửa hút nằm cùng phương với trục, đưa dầu trực tiếp vào vùng tâm bánh công tác; cửa xả nằm theo phương hướng tâm và hướng thẳng đứng lên trên để tiếp nhận dòng dầu sau khi được bánh công tác đẩy ra vùng chu vi.

Sự kết hợp cửa hút hướng trục – cửa xả hướng tâm thẳng đứng tạo đường dẫn dầu rõ ràng, kết cấu thân bơm gọn và thuận tiện cho việc kết nối đường ống của Bơm dầu truyền nhiệt RY20-20-125.

Ứng dụng Bơm dầu truyền nhiệt RY20-20-125 trong hệ thống tuần hoàn dầu nóng lò hơi

Bơm dầu truyền nhiệt RY20-20-125 phù hợp sử dụng trong các hệ thống tuần hoàn dầu nóng quy mô nhỏ, nơi dầu truyền nhiệt được gia nhiệt và tuần hoàn liên tục giữa thiết bị gia nhiệt với khu vực sử dụng nhiệt. Với lưu lượng 1,5 m³/h, cột áp 22 m, tốc độ 2.800 vòng/phút và động cơ 0,75 kW, bơm có thể đảm nhiệm nhiệm vụ duy trì dòng dầu nóng ổn định trong mạch tuần hoàn phù hợp.

Vai trò của RY20-20-125 trong hệ thống tuần hoàn dầu nóng lò hơi

Trong hệ thống sử dụng dầu truyền nhiệt, nhiệt lượng được truyền từ thiết bị gia nhiệt sang dầu nóng. Dầu sau đó cần được đưa liên tục đến thiết bị sử dụng nhiệt rồi quay trở lại để tiếp tục được gia nhiệt.

Bơm RY20-20-125 đảm nhận nhiệm vụ tạo dòng tuần hoàn này:

Thiết bị gia nhiệt → Bơm RY20-20-125 → Đường dầu nóng → Thiết bị sử dụng nhiệt → Đường dầu hồi → Thiết bị gia nhiệt

Nhờ quá trình tuần hoàn liên tục, dầu truyền nhiệt có thể mang nhiệt lượng từ nguồn gia nhiệt đến vị trí cần sử dụng.

Duy trì dòng dầu nóng liên tục

Một trong những nhiệm vụ chính của Bơm dầu truyền nhiệt RY20-20-125 trong hệ thống tuần hoàn dầu nóng lò hơi là duy trì dòng dầu chuyển động liên tục trong đường ống.

Lưu lượng 1,5 m³/h phù hợp với các mạch tuần hoàn nhỏ, nơi lượng dầu cần vận chuyển không quá lớn. Khi bơm hoạt động ổn định, dầu nóng được đưa đến thiết bị trao đổi nhiệt liên tục và dầu sau khi truyền nhiệt được đưa trở lại hệ thống.

Tạo cột áp 22 m cho đường tuần hoàn dầu nóng

Đường ống của hệ thống dầu nóng tạo ra tổn thất áp suất do chiều dài đường ống, van, co nối và các thiết bị trao đổi nhiệt. Vì vậy, bơm cần tạo đủ cột áp để thắng được trở lực của toàn bộ vòng tuần hoàn.

RY20-20-125 có cột áp 22 m, phù hợp với những hệ thống có tổng trở lực nằm trong khả năng làm việc của bơm.

Đưa dầu nóng qua các thiết bị sử dụng nhiệt

Trong hệ thống lò dầu tải nhiệt, dầu nóng có thể được đưa qua áo gia nhiệt, bộ trao đổi nhiệt, bồn gia nhiệt hoặc các thiết bị cần cung cấp nhiệt.

Cột áp do RY20-20-125 tạo ra giúp dầu vượt qua trở lực của đường ống và thiết bị để tiếp tục tuần hoàn. Đây là yếu tố quan trọng để tránh tình trạng dầu chỉ lưu thông tốt tại khu vực gần nguồn nhiệt nhưng lưu lượng giảm mạnh ở cuối tuyến.

RY20-20-125 phù hợp với mạch tuần hoàn dầu nóng lưu lượng nhỏ

Với lưu lượng thiết kế 1,5 m³/h, RY20-20-125 thích hợp cho các hệ thống tuần hoàn dầu nóng không yêu cầu lưu lượng lớn.

Hệ thống gia nhiệt cục bộ

Bơm có thể sử dụng trong các hệ thống dầu nóng phục vụ một thiết bị hoặc một cụm thiết bị có nhu cầu nhiệt vừa và nhỏ.

Ví dụ, dầu nóng có thể được tuần hoàn từ bộ gia nhiệt đến một bồn chứa có áo nhiệt, sau đó quay trở lại nguồn gia nhiệt. Trong trường hợp tổng lưu lượng yêu cầu phù hợp với 1,5 m³/h và trở lực không vượt quá khả năng cột áp của bơm, RY20-20-125 là một lựa chọn phù hợp.

Vòng tuần hoàn độc lập

RY20-20-125 cũng phù hợp với các nhánh dầu nóng được thiết kế thành vòng tuần hoàn riêng. Thay vì sử dụng một bơm công suất lớn cho toàn bộ hệ thống, từng nhánh nhỏ có thể sử dụng bơm tương ứng với lưu lượng cần thiết.

Cách bố trí này giúp kiểm soát dòng dầu trong từng khu vực và tránh sử dụng bơm quá lớn đối với một nhánh có nhu cầu thấp.

Hỗ trợ duy trì nhiệt độ ổn định trong vòng tuần hoàn

Hiệu quả của hệ thống dầu nóng phụ thuộc nhiều vào khả năng đưa dầu liên tục qua nguồn gia nhiệt và thiết bị sử dụng nhiệt.

Khi RY20-20-125 duy trì lưu lượng ổn định, dầu nóng được phân phối đều hơn qua vòng tuần hoàn. Dầu sau khi mất một phần nhiệt lượng được đưa trở lại nguồn gia nhiệt để nâng nhiệt trở lại trước khi tiếp tục chu trình.

Hạn chế dầu lưu lại quá lâu tại một vị trí

Nếu lưu lượng tuần hoàn quá thấp hoặc dòng dầu bị gián đoạn, dầu có thể lưu lại quá lâu tại khu vực chịu nhiệt cao. Điều này không có lợi cho khả năng truyền nhiệt và độ ổn định của hệ thống.

Việc sử dụng RY20-20-125 đúng với điểm làm việc giúp duy trì chuyển động liên tục của dầu, qua đó hỗ trợ quá trình trao đổi nhiệt diễn ra đều hơn.

Ứng dụng trong hệ thống gia nhiệt bồn chứa

Một ứng dụng phù hợp của Bơm dầu truyền nhiệt RY20-20-125 trong hệ thống tuần hoàn dầu nóng lò hơi là cấp dầu nóng đến áo gia nhiệt của bồn chứa.

Dầu nóng được bơm qua khoang áo nhiệt bên ngoài bồn để truyền nhiệt cho nguyên liệu bên trong. Sau khi nhiệt độ dầu giảm, dầu quay về bộ gia nhiệt và tiếp tục chu trình.

Phù hợp với bồn có nhu cầu nhiệt vừa và nhỏ

Đối với bồn có diện tích trao đổi nhiệt không lớn, lưu lượng 1,5 m³/h có thể phù hợp nếu được tính toán đúng theo yêu cầu nhiệt thực tế.

Bơm RY20-20-125 giúp duy trì dòng dầu qua áo nhiệt, từ đó hỗ trợ giữ nhiệt hoặc nâng nhiệt cho vật liệu bên trong bồn.

Ứng dụng cấp dầu nóng cho thiết bị trao đổi nhiệt

RY20-20-125 có thể được bố trí trong vòng tuần hoàn giữa nguồn gia nhiệt và bộ trao đổi nhiệt.

Dầu nóng từ nguồn nhiệt được bơm đến bộ trao đổi nhiệt, truyền nhiệt cho môi chất thứ cấp rồi quay trở về. Bơm tiếp tục lặp lại quá trình này để duy trì dòng nhiệt liên tục.

Duy trì lưu lượng qua bộ trao đổi nhiệt

Hiệu quả truyền nhiệt phụ thuộc trực tiếp vào dòng dầu đi qua thiết bị. RY20-20-125 tạo lưu lượng tuần hoàn 1,5 m³/h, giúp dầu liên tục đi qua bề mặt trao đổi nhiệt.

Với hệ thống được thiết kế phù hợp, dòng tuần hoàn ổn định giúp nhiệt lượng được đưa từ nguồn nhiệt đến thiết bị sử dụng một cách liên tục.

Ứng dụng trong dây chuyền cần gia nhiệt gián tiếp

Bơm RY20-20-125 cũng phù hợp cho các dây chuyền sử dụng dầu nóng làm môi chất truyền nhiệt gián tiếp.

Thay vì ngọn lửa hoặc nguồn nhiệt tác động trực tiếp vào sản phẩm, dầu được gia nhiệt trước rồi tuần hoàn đến thiết bị. RY20-20-125 đảm nhận việc đưa dầu qua vòng tuần hoàn này.

Cấp nhiệt ổn định cho thiết bị sản xuất

Trong các thiết bị cần duy trì nhiệt liên tục, dòng dầu không được ngắt quãng trong thời gian hệ thống hoạt động. Bơm giúp dầu nóng liên tục đi qua bề mặt gia nhiệt, hỗ trợ quá trình giữ nhiệt ổn định hơn.

Đây là ứng dụng phù hợp cho các hệ thống nhỏ có yêu cầu lưu lượng nằm trong khả năng của model RY20-20-125.

Lợi thế của RY20-20-125 trong hệ thống tuần hoàn dầu nóng nhỏ

Với động cơ 0,75 kW, RY20-20-125 có kích thước công suất phù hợp cho các vòng dầu nóng nhỏ. Người sử dụng không cần lựa chọn một bơm công suất quá lớn khi hệ thống chỉ yêu cầu khoảng 1,5 m³/h.

Sự phù hợp giữa lưu lượng 1,5 m³/h – cột áp 22 m – động cơ 0,75 kW giúp model này thích hợp cho các hệ thống cần tuần hoàn dầu nóng với công suất vừa phải.

Điều kiện lựa chọn RY20-20-125 cho hệ thống dầu nóng lò hơi

Việc sử dụng RY20-20-125 chỉ phù hợp khi yêu cầu thực tế của hệ thống nằm trong khả năng của bơm.

Quan trọng nhất là tổng lưu lượng yêu cầu phải tương ứng với khoảng 1,5 m³/h, đồng thời tổng trở lực của vòng tuần hoàn phải phù hợp với cột áp 22 m.

Nếu hệ thống có đường ống quá dài, nhiều thiết bị trao đổi nhiệt hoặc yêu cầu lưu lượng lớn hơn đáng kể, cần lựa chọn model RY có thông số cao hơn thay vì ép RY20-20-125 làm việc ngoài vùng phù hợp.

Ứng dụng Bơm dầu truyền nhiệt RY20-20-125 trong hệ thống tuần hoàn dầu nóng lò hơi tập trung vào các vòng tuần hoàn có lưu lượng nhỏ, nơi dầu nóng cần được vận chuyển liên tục từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt rồi quay trở lại.

Với lưu lượng 1,5 m³/h, cột áp 22 m, tốc độ 2.800 vòng/phút và động cơ 0,75 kW, RY20-20-125 phù hợp cho hệ thống gia nhiệt bồn, bộ trao đổi nhiệt, thiết bị gia nhiệt gián tiếp và các nhánh tuần hoàn dầu nóng độc lập. Khi được lựa chọn đúng theo lưu lượng và trở lực hệ thống, bơm giúp duy trì dòng dầu nóng liên tục và hỗ trợ quá trình truyền nhiệt ổn định.
