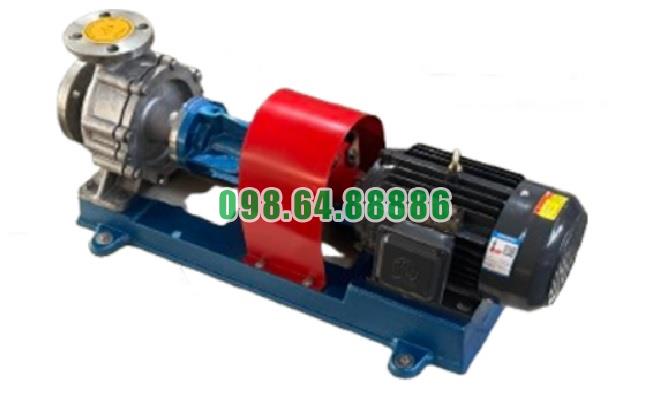

Bơm tuần hoàn dầu nóng RY50-32-250 công suất 11 kW, tốc độ 2900 vòng/phút, cột áp 70 m, lưu lượng 18 m3/h

Bơm dầu truyền nhiệt RY50-32-250 đáp ứng nhiệt độ môi chất đến 350°C

Bơm dầu truyền nhiệt RY50-32-250 thuộc dòng RY chuyên dùng cho hệ thống tuần hoàn dầu nóng công nghiệp. Theo tài liệu nhà sản xuất, dòng bơm này được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất làm việc không vượt quá 350°C.

Khả năng làm việc với dầu tải nhiệt nhiệt độ cao

Mức nhiệt độ môi chất tối đa 350°C cho phép RY50-32-250 được sử dụng trong nhiều hệ thống gia nhiệt cần tuần hoàn dầu nóng liên tục.

Trong quá trình vận hành, thân bơm, bánh công tác, trục và hệ thống làm kín đều chịu ảnh hưởng trực tiếp hoặc gián tiếp của nhiệt độ cao. Vì vậy, kết cấu dòng RY được thiết kế chuyên cho môi trường dầu truyền nhiệt thay vì các chất lỏng ở nhiệt độ thông thường.

Kết cấu tản nhiệt tự nhiên

Một đặc điểm quan trọng của RY50-32-250 là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Thiết kế này giúp giảm hệ thống phụ trợ, đơn giản hóa kết cấu và hỗ trợ hạn chế ảnh hưởng của nhiệt từ thân bơm tới cụm ổ trục.

Hệ thống làm kín phù hợp với môi chất nóng

RY50-32-250 sử dụng bộ chèn làm kín packing kết hợp phớt dầu cao su chịu nhiệt.

Cụm làm kín được bố trí tại khu vực trục đi qua nắp bơm, có nhiệm vụ hạn chế dầu tải nhiệt nóng rò ra ngoài trong quá trình vận hành.

Đây là bộ phận cần được kiểm tra thường xuyên khi bơm hoạt động ở nhiệt độ cao.

Gia nhiệt sơ bộ trước khi vận hành

Khả năng chịu nhiệt đến 350°C không có nghĩa bơm có thể tăng nhiệt đột ngột.

Nhà sản xuất yêu cầu trước khi khởi động với dầu nóng phải gia nhiệt sơ bộ thân bơm. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Quy trình này giúp các chi tiết của bơm giãn nở nhiệt từ từ, hạn chế ứng suất nhiệt và hỗ trợ duy trì độ ổn định của cụm máy.

Phù hợp với nhiều ngành công nghiệp nhiệt

Nhờ khả năng vận chuyển môi chất đến 350°C, RY50-32-250 phù hợp với các hệ thống tuần hoàn dầu nóng trong:

• ngành hóa chất;

• cao su và nhựa;

• dược phẩm;

• dệt nhuộm;

• chế biến thực phẩm;

• chế biến gỗ;

• các dây chuyền gia nhiệt công nghiệp.

Điều kiện để duy trì khả năng chịu nhiệt

Để RY50-32-250 làm việc ổn định ở nhiệt độ cao, cần bảo đảm:

• gia nhiệt đúng tốc độ;

• duy trì đủ lưu lượng;

• bôi trơn ổ bi đúng yêu cầu;

• kiểm tra packing và phớt dầu;

• theo dõi nhiệt độ thân bơm và ổ trục;

• tránh vận hành khi xuất hiện rung hoặc tiếng ồn bất thường.

Nhà sản xuất yêu cầu thường xuyên kiểm tra nhiệt độ ổ trục, nhiệt độ thân bơm, độ rung và áp suất cửa xả trong quá trình vận hành.

Bơm dầu truyền nhiệt RY50-32-250 đáp ứng điều kiện làm việc với môi chất có nhiệt độ lên tới 350°C nhờ kết cấu chuyên dụng cho dầu nóng, cơ chế tản nhiệt tự nhiên, hệ thống packing kết hợp phớt dầu chịu nhiệt và quy trình gia nhiệt sơ bộ chặt chẽ.

Tài liệu hiện có xác nhận nhiệt độ môi chất tối đa là 350°C, nhưng không nêu một tiêu chuẩn quốc tế cụ thể về chịu nhiệt. Vì vậy, khi mô tả kỹ thuật nên dùng cách diễn đạt “làm việc với môi chất đến 350°C” để bảo đảm chính xác với thông tin của nhà sản xuất.

Bơm dầu truyền nhiệt RY50-32-250 giúp tiết kiệm chi phí nhờ tản nhiệt tự nhiên

Bơm dầu truyền nhiệt RY50-32-250 giúp tiết kiệm chi phí nhờ tản nhiệt tự nhiên vì dòng RY được thiết kế sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Theo tài liệu nhà sản xuất, thiết kế này giúp cụm bơm có kết cấu gọn, đơn giản hơn, đồng thời giảm chi phí vận hành.

Không cần hệ thống nước làm mát riêng

Với cơ chế tản nhiệt tự nhiên, RY50-32-250 không phải phụ thuộc vào một hệ thống nước làm mát riêng cho cụm bơm như các thiết kế truyền thống.

Điều này có thể giúp giảm các hạng mục phụ trợ như:

• đường ống cấp và hồi nước;

• van và phụ kiện nước làm mát;

• thiết bị cấp nước;

• công việc kiểm tra và bảo dưỡng hệ thống làm mát.

Việc giảm bớt các thiết bị phụ trợ là cơ sở trực tiếp giúp đơn giản hóa hệ thống và hạn chế chi phí vận hành.

Giảm chi phí lắp đặt hệ thống phụ trợ

Khi không cần bố trí mạng nước làm mát riêng, quá trình lắp đặt RY50-32-250 trở nên gọn hơn.

Doanh nghiệp có thể giảm khối lượng thi công liên quan đến:

đường nước → giá đỡ → van → phụ kiện → điểm cấp và thoát nước.

Tài liệu của dòng RY nhấn mạnh thiết kế tản nhiệt tự nhiên giúp kết cấu cụm bơm gọn và đơn giản hơn.

Hạn chế chi phí vận hành nước làm mát

Nếu sử dụng hệ thống làm mát bằng nước, doanh nghiệp phải duy trì nguồn nước và các thiết bị liên quan trong suốt quá trình bơm hoạt động.

Với RY50-32-250, cơ chế tản nhiệt tự nhiên giúp loại bỏ nhu cầu này ở cụm bơm. Nhờ đó, chi phí liên quan đến việc cung cấp, tuần hoàn hoặc xử lý nước làm mát có thể được giảm bớt.

Tài liệu không đưa ra con số tiết kiệm cụ thể, nhưng xác nhận thiết kế mới có tác dụng giảm chi phí vận hành.

Giảm hạng mục cần bảo dưỡng

Hệ thống càng ít thiết bị phụ trợ thì số lượng bộ phận cần kiểm tra và bảo dưỡng cũng giảm theo.

Không sử dụng hệ thống làm mát bằng nước riêng giúp hạn chế thêm các công việc như:

• kiểm tra rò rỉ đường nước;

• vệ sinh cặn đường nước;

• bảo dưỡng van nước;

• kiểm tra nguồn cấp nước;

• xử lý các sự cố mất nước làm mát.

Nhờ đó, việc bảo dưỡng RY50-32-250 có thể tập trung chủ yếu vào cụm bơm, ổ bi, bộ làm kín và hệ thống bôi trơn.

Tản nhiệt tự nhiên vẫn cần kiểm soát nhiệt độ

Tiết kiệm chi phí không có nghĩa là bỏ qua việc kiểm tra nhiệt độ. Trong quá trình vận hành, nhà sản xuất vẫn yêu cầu thường xuyên theo dõi nhiệt độ ổ trục và nhiệt độ thân bơm, cùng với áp suất, độ rung và tiếng ồn.

Nếu ổ bi quá nóng, cần kiểm tra độ đồng tâm và tình trạng dầu, mỡ bôi trơn.

Việc kiểm soát tốt các yếu tố này giúp cơ chế tản nhiệt tự nhiên phát huy hiệu quả trong quá trình vận hành lâu dài.

Bơm dầu truyền nhiệt RY50-32-250 giúp tiết kiệm chi phí nhờ tản nhiệt tự nhiên chủ yếu do không cần bố trí hệ thống làm mát bằng nước riêng cho cụm bơm. Thiết kế này giúp giảm đường ống và thiết bị phụ trợ, đơn giản hóa quá trình lắp đặt, giảm công việc bảo dưỡng và hạn chế chi phí vận hành liên quan đến nước làm mát.

Đây là một ưu điểm đáng chú ý của dòng RY khi sử dụng trong các hệ thống tuần hoàn dầu nóng công nghiệp cần kết cấu gọn và vận hành lâu dài.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

Hình ảnh thực tế bơm dầu truyền nhiệt RY
