Bơm dầu truyền nhiệt RY80-50-200A có phần thân bơm và hệ thống mặt bích được thiết kế để tạo khoang dẫn dòng chắc chắn, đồng thời bảo đảm khả năng kết nối ổn định với đường ống hút và đường ống xả. Đây là hai bộ phận quan trọng trực tiếp chịu tác động của áp suất và nhiệt độ dầu truyền nhiệt trong quá trình vận hành.
Thân bơm là bộ phận bao quanh bánh công tác và tạo nên khoang làm việc chính của Bơm dầu truyền nhiệt RY80-50-200A. Thân bơm kết hợp với nắp bơm để hình thành không gian kín cho dầu truyền nhiệt đi qua.
Cửa hút được bố trí theo hướng trục, giúp dầu đi trực tiếp vào tâm bánh công tác. Sau khi được tăng năng lượng, dầu được dẫn trong thân bơm về cửa xả bố trí hướng tâm theo phương thẳng đứng.
Thân bơm không chỉ làm nhiệm vụ dẫn dòng mà còn là bộ phận chịu áp chính của thiết bị. Theo cấu hình dòng RY, các bộ phận chịu áp được thiết kế theo cấp áp suất 16 bar.
Điều này đòi hỏi thân bơm phải có kết cấu đủ cứng vững để duy trì hình dạng và độ kín khi làm việc trong hệ thống dầu truyền nhiệt.
Trong ký hiệu RY80-50-200A, số 80 thể hiện đường kính danh nghĩa cửa hút 80 mm.
Mặt bích hút được bố trí đồng trục với trục bơm, tạo đường dẫn tương đối thẳng để dầu truyền nhiệt đi vào vùng tâm bánh công tác. Cách bố trí này phù hợp với kết cấu bơm ly tâm trục ngang và giúp hạn chế thay đổi hướng dòng đột ngột tại cửa vào.
Số 50 trong tên model thể hiện đường kính danh nghĩa cửa xả 50 mm.
Mặt bích xả được bố trí theo hướng tâm và hướng lên trên theo phương thẳng đứng. Sau khi dầu rời bánh công tác và đi qua khoang thân bơm, dòng dầu được tập trung về cửa xả để đi tiếp vào hệ thống đường ống.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được thiết kế theo cấp áp suất 16 bar.
Đây là đặc điểm quan trọng đối với Bơm dầu truyền nhiệt RY80-50-200A, bởi mặt bích vừa phải duy trì độ kín tại điểm kết nối đường ống, vừa chịu tác động của nhiệt độ và áp lực môi chất trong quá trình làm việc.
Mặt bích của bơm không được sử dụng làm điểm chịu toàn bộ trọng lượng đường ống. Đường ống hút và đường ống xả cần có giá đỡ hoặc hệ thống treo độc lập.
Nếu tải trọng đường ống truyền trực tiếp lên mặt bích, thân bơm có thể chịu ứng suất không mong muốn, làm ảnh hưởng đến độ đồng tâm của trục và độ kín của các mối nối.
Thân bơm và hai mặt bích tạo thành một cụm dẫn dòng liên tục. Mặt bích hút đưa dầu vào thân bơm, thân bơm bao quanh bánh công tác và chuyển hướng dòng chảy, sau đó mặt bích xả đưa môi chất ra ngoài.
Sự liên kết chắc chắn giữa các bộ phận này giúp Bơm dầu truyền nhiệt RY80-50-200A duy trì đường dẫn dầu ổn định và hạn chế rò rỉ tại các vị trí kết nối.
Cấu tạo thân bơm và mặt bích của Bơm dầu truyền nhiệt RY80-50-200A tập trung ở thân bơm chịu áp, cửa hút hướng trục DN80 và cửa xả hướng tâm DN50. Mặt bích hút, mặt bích xả cùng các bộ phận chịu áp được thiết kế theo cấp áp suất 16 bar.
Kết cấu này tạo nên khoang dẫn dầu tương đối chắc chắn và phù hợp với hệ thống tuần hoàn dầu nóng. Để duy trì độ ổn định, các mặt bích cần được kết nối đúng kỹ thuật và đường ống phải có giá đỡ độc lập, tránh truyền tải trọng trực tiếp lên thân bơm.
Vai trò ứng dụng quan trọng trong dệt nhuộm của Bơm dầu truyền nhiệt RY80-50-200A chủ yếu nằm ở nhiệm vụ tuần hoàn dầu tải nhiệt nóng cho các thiết bị cần gia nhiệt trong dây chuyền sản xuất. Bơm giúp đưa dầu nóng từ nguồn gia nhiệt đến khu vực sử dụng nhiệt và đưa dầu hồi trở lại để tiếp tục chu trình.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất 11 kW, RY80-50-200A phù hợp với các hệ thống dệt nhuộm cần duy trì dòng dầu nóng liên tục.
Trong dây chuyền nhuộm, nhiều thiết bị cần được cấp nhiệt ổn định để duy trì điều kiện công nghệ.
RY80-50-200A có thể tuần hoàn dầu tải nhiệt từ nguồn gia nhiệt tới các thiết bị sử dụng nhiệt. Sau khi truyền nhiệt, dầu quay trở lại hệ thống và tiếp tục được gia nhiệt.
Quá trình tuần hoàn liên tục giúp nhiệt lượng được cấp đều hơn và hạn chế tình trạng gián đoạn dòng nhiệt.
Một ứng dụng quan trọng khác của Bơm dầu truyền nhiệt RY80-50-200A trong dệt nhuộm là cấp dầu nóng cho các hệ thống sấy.
Dầu tải nhiệt được bơm qua bộ trao đổi nhiệt hoặc cụm gia nhiệt của máy sấy, sau đó truyền nhiệt cho dòng khí hoặc bề mặt sử dụng nhiệt.
Dầu sau khi giảm nhiệt được hồi về nguồn gia nhiệt để tiếp tục chu trình.
Trong một số công đoạn hoàn tất vải, thiết bị định hình cần nguồn nhiệt ổn định trong thời gian dài.
RY80-50-200A có thể đảm nhiệm việc tuần hoàn dầu nóng qua hệ thống gia nhiệt của máy. Dòng dầu liên tục giúp duy trì nguồn nhiệt ổn định hơn cho quá trình xử lý vải.
Vai trò chính của bơm ở đây là giữ cho dầu tải nhiệt luôn lưu chuyển giữa nguồn nhiệt và thiết bị.
Trong dây chuyền dệt nhuộm, hệ thống đường ống hoặc một số thiết bị có thể cần được giữ nhiệt để duy trì điều kiện vận hành phù hợp.
RY80-50-200A có thể đưa dầu nóng qua các tuyến gia nhiệt, giúp hạn chế sự suy giảm nhiệt độ trong quá trình sản xuất.
Đặc biệt với các dây chuyền hoạt động liên tục, dòng dầu tuần hoàn ổn định giúp hệ thống nhiệt tránh bị gián đoạn.
Ở điểm làm việc đã xác định, RY80-50-200A đạt lưu lượng 45 m³/h.
Lưu lượng này giúp bơm duy trì lượng dầu nóng cần thiết đi qua hệ thống. Khi dòng dầu được cấp đều, nhiệt lượng từ nguồn gia nhiệt có thể được vận chuyển liên tục tới các thiết bị dệt nhuộm.
Nhờ đó, quá trình cấp nhiệt có điều kiện ổn định hơn trong suốt thời gian vận hành.
Hệ thống dệt nhuộm thường có đường ống, van, bộ trao đổi nhiệt và nhiều thiết bị nối tiếp.
Cột áp 40 m giúp RY80-50-200A cung cấp năng lượng cho dòng dầu để vượt qua trở lực của hệ thống phù hợp.
Điều này đặc biệt quan trọng khi dầu phải di chuyển qua quãng đường dài hoặc nhiều thiết bị trước khi quay trở lại bơm.
Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.
Đặc điểm này phù hợp với các hệ thống dầu tải nhiệt trong ngành dệt, in và nhuộm, nơi dầu nóng được sử dụng làm môi chất trung gian để vận chuyển nhiệt.
Khi vận hành đúng quy trình, RY80-50-200A có thể duy trì dòng dầu nóng ổn định trong hệ thống.
Vai trò ứng dụng quan trọng trong dệt nhuộm của Bơm dầu truyền nhiệt RY80-50-200A tập trung vào việc tuần hoàn dầu nóng cho thiết bị nhuộm, máy sấy, máy định hình và các hệ thống cần duy trì nhiệt.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW, RY80-50-200A giúp giữ cho dòng dầu tải nhiệt lưu chuyển liên tục, hỗ trợ quá trình cấp nhiệt ổn định trong dây chuyền dệt nhuộm.

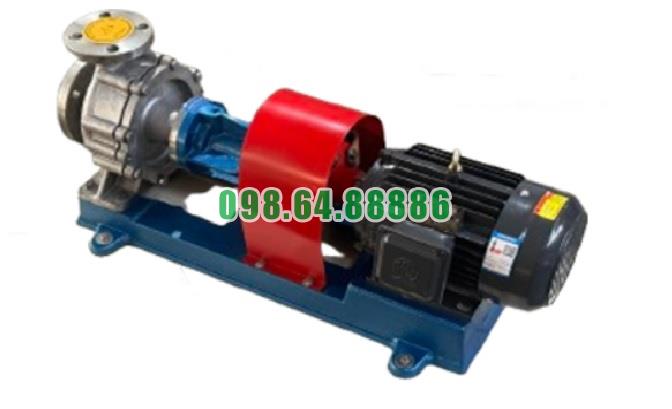

Bơm tuần hoàn dầu công nghiệp RY80-50-200A công suất 11 kW, lưu lượng 45 m3/h, cột áp 40 m
