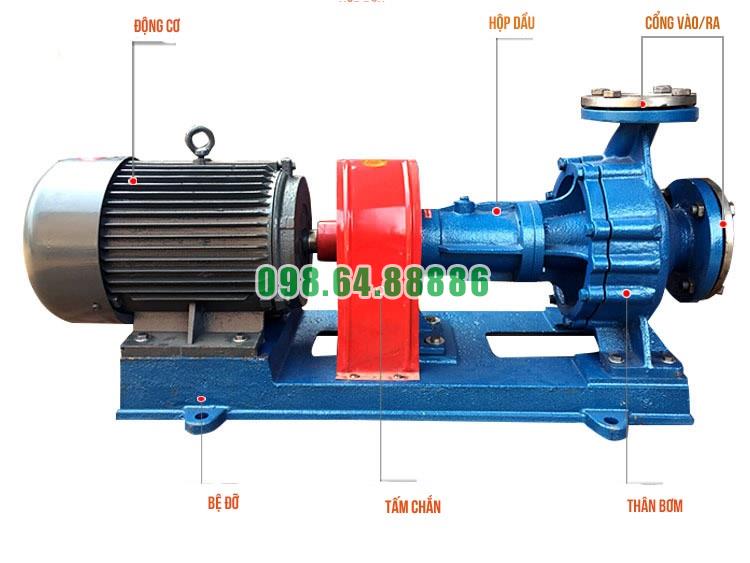

Bơm dầu truyền nhiệt RY65-40-250 có cấu tạo bên trong theo dạng bơm ly tâm chuyên dùng cho dầu nóng, gồm cụm thân bơm, bánh công tác, trục, ổ bi, thân ổ trục, bộ làm kín và các chi tiết liên kết. Các bộ phận được bố trí tập trung nhằm giữ rôto ổn định khi bơm làm việc ở tốc độ 2.900 vòng/phút.
Với model RY65-40-250, ký hiệu 65-40-250 lần lượt thể hiện cửa hút danh nghĩa 65 mm, cửa xả 40 mm và đường kính ngoài danh nghĩa bánh công tác 250 mm.
Thân bơm là bộ phận bao quanh bánh công tác và tạo khoang dẫn dòng cho dầu truyền nhiệt.
Cửa hút được bố trí theo hướng trục để đưa dầu trực tiếp vào khu vực tâm bánh công tác, trong khi cửa xả được bố trí theo hướng tâm và thẳng đứng.
Thân bơm cùng các bộ phận chịu áp của dòng RY được thiết kế theo cấp áp suất 16 bar, phù hợp với nhiệm vụ tuần hoàn dầu nóng trong hệ thống gia nhiệt.
Nắp bơm nằm phía sau thân bơm, tạo liên kết giữa phần thủy lực và cụm ổ trục.
Trên nắp bơm có khu vực bố trí bộ chèn làm kín quanh trục. Vì vậy, nắp bơm vừa tham gia hoàn thiện khoang làm việc vừa giữ vai trò quan trọng trong hệ thống làm kín của RY65-40-250.
Bánh công tác là chi tiết trực tiếp truyền năng lượng cho dầu truyền nhiệt.
Bánh được lắp trên đầu trục và cố định bằng đai ốc bánh công tác. Khi trục quay, bánh công tác hút dầu vào vùng tâm rồi đẩy môi chất ra phía ngoài nhờ tác dụng ly tâm.

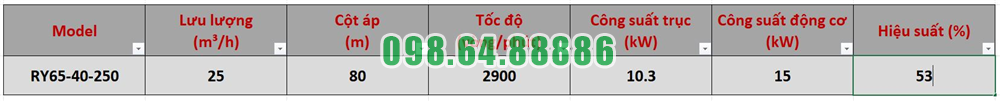

Ở model RY65-40-250, đường kính ngoài danh nghĩa của bánh công tác là 250 mm. Đây là bộ phận trực tiếp tham gia hình thành lưu lượng 25 m³/h và cột áp 80 m tại điểm làm việc của bơm.
Đai ốc được bố trí ở đầu trục để giữ bánh công tác đúng vị trí.
Chi tiết này phải bảo đảm liên kết chắc chắn vì bánh công tác quay liên tục với tốc độ cao. Khi tháo bơm để bảo dưỡng, đai ốc được tháo trước khi lấy bánh công tác khỏi trục.
Trục là bộ phận trung tâm của cụm rôto. Một đầu trục mang bánh công tác, đầu còn lại kết nối với động cơ qua khớp nối mềm.
Trục nhận mô-men từ động cơ 15 kW và truyền trực tiếp đến bánh công tác. Vì vậy, độ thẳng và độ đồng tâm của trục có ảnh hưởng lớn tới rung động, tình trạng ổ bi và khả năng làm kín.
Bên trong thân ổ trục của dòng RY bố trí hai bộ vòng bi.
Hai ổ bi có nhiệm vụ đỡ trục và giữ cụm rôto đúng vị trí khi quay. Nhờ đó, bánh công tác được duy trì tương đối ổn định bên trong thân bơm.
Ổ bi phía bánh công tác và ổ bi phía khớp nối có yêu cầu bôi trơn riêng theo hướng dẫn của nhà sản xuất.
Thân ổ trục là phần bao quanh hai vòng bi và tạo kết cấu đỡ cho trục bơm.
Bộ phận này nằm giữa nắp bơm và khu vực khớp nối, giúp tập trung cụm trục, vòng bi và hệ thống bôi trơn thành một khối cơ khí.
Trong cấu tạo RY65-40-250, thân ổ trục là chi tiết quan trọng giúp duy trì độ cứng vững cho kết cấu đỡ một phía.
Sơ đồ cấu tạo dòng RY có bố trí ống dẫn dầu tại khu vực thân ổ trục.
Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch làm dầu bôi trơn. Việc duy trì dầu đúng mức giúp giảm ma sát và hạn chế hiện tượng ổ bi quá nóng khi bơm vận hành.
Packing được đặt trong buồng làm kín trên nắp bơm và bao quanh trục.
Chức năng chính của bộ chèn là hạn chế dầu truyền nhiệt thoát ra ngoài theo khe hở giữa trục quay và phần cố định.
Đây là một trong những chi tiết quan trọng nhất bên trong Bơm dầu truyền nhiệt RY65-40-250, bởi khu vực trục xuyên qua nắp bơm là vị trí dễ phát sinh rò rỉ.
Ngoài packing, dòng RY còn sử dụng phớt dầu cao su chịu nhiệt tại khu vực ổ trục.
Phớt dầu có nhiệm vụ hỗ trợ giữ dầu bôi trơn và hạn chế tạp chất xâm nhập vào vùng vòng bi.
Sự kết hợp giữa packing và phớt dầu tạo nên hệ thống làm kín đặc trưng của dòng RY.
Nắp chặn nằm ở đầu thân ổ trục, có nhiệm vụ giữ các chi tiết bên trong đúng vị trí.
Khi tháo bơm, sau khi xả dầu bôi trơn, nắp chặn ổ trục được tháo để tiếp cận sâu hơn tới trục, ổ bi, vòng dầu và phớt dầu.
Giá đỡ tạo liên kết giữa cụm thân bơm và phần ổ trục.
Cùng với thân ổ trục và chân đỡ, chi tiết này hình thành kết cấu đỡ một phía đặc trưng của dòng RY. Nhờ đó, cụm trục và bánh công tác được giữ chắc nhưng vẫn thuận tiện cho tháo lắp bảo dưỡng.
Khi RY65-40-250 hoạt động, động cơ truyền chuyển động qua khớp nối tới trục. Trục làm bánh công tác quay, còn hai ổ bi giữ trục đúng vị trí.
Dầu đi vào cửa hút DN65, tới tâm bánh công tác, được truyền năng lượng rồi đi qua thân bơm để thoát ra cửa xả DN40.
Trong cùng quá trình đó, packing hạn chế dầu nóng rò theo trục, phớt dầu bảo vệ vùng ổ trục và hệ thống bôi trơn giúp vòng bi duy trì chuyển động ổn định.
Chi tiết cấu tạo bên trong của dòng Bơm dầu truyền nhiệt RY65-40-250 tập trung vào các bộ phận chính gồm thân bơm, nắp bơm, bánh công tác 250 mm, trục, hai ổ bi, thân ổ trục, ống dẫn dầu, packing, phớt dầu, nắp chặn và giá đỡ.
Các chi tiết này được bố trí thành một cụm cơ khí tương đối gọn, trong đó bánh công tác đảm nhiệm tạo dòng, trục truyền mô-men, ổ bi định vị rôto và hệ thống packing – phớt dầu kiểm soát rò rỉ. Đây là nền tảng cấu tạo giúp RY65-40-250 đáp ứng nhiệm vụ tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp.
Bơm dầu truyền nhiệt RY65-40-250 có thiết kế mặt bích tiêu chuẩn kết nối linh hoạt, thuận lợi khi lắp đặt vào hệ thống đường ống tuần hoàn dầu nóng. Theo quy ước model của dòng RY, bơm có cửa hút danh nghĩa 65 mm và cửa xả danh nghĩa 40 mm, phù hợp với việc bố trí đường ống theo đúng kích thước kỹ thuật của hệ thống.
RY65-40-250 có cửa hút bố trí theo hướng trục và cửa xả bố trí hướng tâm theo phương thẳng đứng. Cách bố trí này giúp đường dầu đi vào bánh công tác thuận lợi, đồng thời tạo điều kiện bố trí tuyến ống xả hợp lý trong không gian lắp đặt.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar, tạo cơ sở cho việc kết nối chắc chắn với hệ thống đường ống dầu tải nhiệt.
Với cửa hút danh nghĩa 65 mm và cửa xả danh nghĩa 40 mm, Bơm dầu truyền nhiệt RY65-40-250 có thông số kết nối rõ ràng để kỹ sư lựa chọn đường ống, van và phụ kiện phù hợp.
Điều này giúp quá trình thiết kế và lắp đặt thuận tiện hơn, hạn chế việc phải thay đổi nhiều chi tiết kết nối khi bố trí bơm vào hệ thống.
Kết nối bằng mặt bích cũng tạo thuận lợi khi cần tách bơm khỏi hệ thống để kiểm tra hoặc bảo dưỡng.
Khi lắp đặt đúng kỹ thuật, người vận hành có thể tháo các liên kết tại cửa hút và cửa xả mà không phải tác động trực tiếp đến toàn bộ tuyến ống. Điều này giúp công tác bảo trì cụm bơm trở nên thuận tiện hơn.
Bơm dầu truyền nhiệt RY65-40-250 có thể được bố trí trong các hệ thống tuần hoàn dầu nóng của lò tải nhiệt, thiết bị trao đổi nhiệt, bình phản ứng và nhiều dây chuyền gia nhiệt công nghiệp khác.
Thiết kế mặt bích với kích thước kết nối xác định giúp bơm dễ được tích hợp vào hệ thống khi đường ống và phụ kiện được lựa chọn tương thích.
Đối với dầu tải nhiệt nhiệt độ cao, độ kín tại các vị trí kết nối rất quan trọng.
Khi mặt bích được căn chỉnh đúng, sử dụng gioăng phù hợp và siết bu lông đúng kỹ thuật, mối nối có thể duy trì độ kín tốt hơn, hạn chế rò rỉ dầu nóng trong quá trình vận hành.
Đường ống hút và đường ống xả cũng cần có giá đỡ độc lập, không để trọng lượng đường ống truyền trực tiếp lên mặt bích hoặc thân bơm.
Điểm đáng chú ý của thiết kế mặt bích trên Bơm dầu truyền nhiệt RY65-40-250 là tạo ra phương án kết nối rõ ràng, chắc chắn và thuận tiện cho lắp đặt.
Khi kết hợp với kích thước cửa hút 65 mm, cửa xả 40 mm và cấp áp suất 16 bar của dòng RY, cụm bơm có thể được bố trí hợp lý trong hệ thống đường ống dầu tải nhiệt có yêu cầu tương ứng.
Bơm dầu truyền nhiệt RY65-40-250 có thiết kế mặt bích tiêu chuẩn kết nối linh hoạt nhờ kích thước cửa hút và cửa xả được xác định rõ ràng, kết cấu chịu áp phù hợp và cách bố trí cửa hút – cửa xả thuận tiện cho đường ống.
Thiết kế này giúp quá trình lắp đặt, tháo bảo dưỡng và kết nối với hệ thống dầu tải nhiệt thuận tiện hơn. Để bảo đảm độ kín và độ bền của mối nối, mặt bích cần được căn chỉnh chính xác, đường ống phải có giá đỡ độc lập và các phụ kiện kết nối phải phù hợp với điều kiện làm việc thực tế.

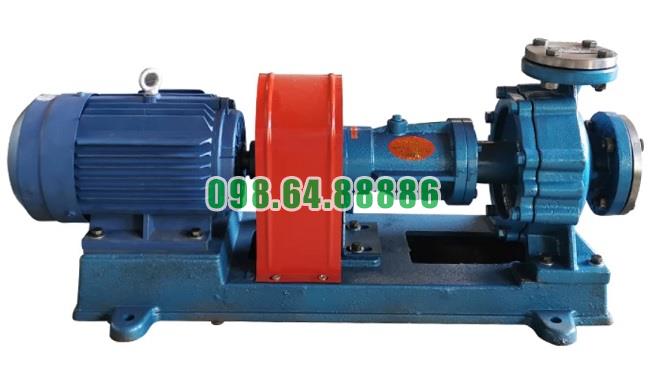

Bơm tuần hoàn dầu tải nhiệt RY65-40-250 Lưu lượng 25 m3/h, công suất 15 kW, cột áp 80 m
