Những điểm nổi bật trong thiết kế của bơm dầu truyền nhiệt RY80-50-250 tập trung vào kết cấu chuyên dụng cho hệ thống tuần hoàn dầu nóng, khả năng làm việc ở nhiệt độ cao và cách bố trí cơ khí gọn, ổn định. Model này sử dụng cấu trúc đỡ một phía, gối đỡ trung tâm, cơ chế tản nhiệt tự nhiên và hệ thống truyền động bằng khớp nối mềm.
Với điểm làm việc 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 được thiết kế để đáp ứng nhiệm vụ tuần hoàn dầu tải nhiệt liên tục trong công nghiệp.
Một điểm nổi bật trong thiết kế của bơm dầu truyền nhiệt RY80-50-250 là kết cấu đỡ một phía, bao gồm chân đỡ và gối đỡ trung tâm.
Kiểu bố trí này giúp cụm bơm có cấu trúc tập trung, đồng thời hỗ trợ hệ thống trục và rôto duy trì vị trí ổn định khi làm việc ở tốc độ cao.
Thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto. Đây là bộ phận quan trọng giúp trục bơm và bánh công tác duy trì chuyển động ổn định ở tốc độ 2.900 vòng/phút.
Thiết kế này cũng thuận lợi cho việc kiểm tra, bôi trơn và bảo dưỡng cụm ổ trục.
Một trong những đặc điểm đáng chú ý nhất của RY80-50-250 là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Nhờ đó, bơm không cần bố trí thêm một hệ thống nước làm mát riêng, giúp giảm số lượng đường ống và thiết bị phụ trợ.
Việc loại bỏ hệ thống làm mát bằng nước truyền thống góp phần làm cụm bơm gọn hơn. Đây là lợi thế khi thiết bị được lắp đặt trong các dây chuyền có không gian hạn chế hoặc cần bố trí nhiều thiết bị gần nhau.
Đồng thời, số lượng hạng mục cần vận hành và bảo dưỡng cũng được giảm bớt.
RY80-50-250 sử dụng cửa hút bố trí theo hướng trục, trong khi cửa xả được đặt theo hướng tâm và phương thẳng đứng.
Cách bố trí này phù hợp với nguyên lý làm việc của bơm ly tâm: dầu đi vào khu vực trung tâm bánh công tác theo hướng trục, nhận năng lượng từ bánh công tác rồi được đưa ra cửa xả theo hướng tâm.
Cửa xả hướng lên trên tạo điều kiện để đường ống đẩy được bố trí theo phương đứng trước khi kết nối với hệ thống. Nhờ vậy, cụm bơm có thể được sắp xếp tương đối gọn trong khu vực lắp đặt.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được thiết kế theo cấp áp suất 16 bar.
Đây là điểm đáng chú ý đối với bơm dầu nóng vì các vị trí kết nối phải bảo đảm độ chắc chắn và độ kín trong quá trình vận hành.
Cấp 16 bar là thông số thiết kế chịu áp của mặt bích và các bộ phận liên quan, không có nghĩa bơm luôn vận hành ở áp suất 16 bar.
Hệ thống làm kín của RY80-50-250 sử dụng bộ chèn làm kín packing kết hợp với phớt dầu cao su chịu nhiệt.
Cách bố trí này giúp kiểm soát rò rỉ tại khu vực trục, đồng thời phù hợp với đặc tính làm việc của bơm vận chuyển dầu ở nhiệt độ cao.
Bộ làm kín chịu ảnh hưởng trực tiếp của nhiệt độ và chuyển động quay của trục. Vì vậy, việc sử dụng cấu hình làm kín chuyên dụng là một phần quan trọng trong thiết kế tổng thể của RY80-50-250.

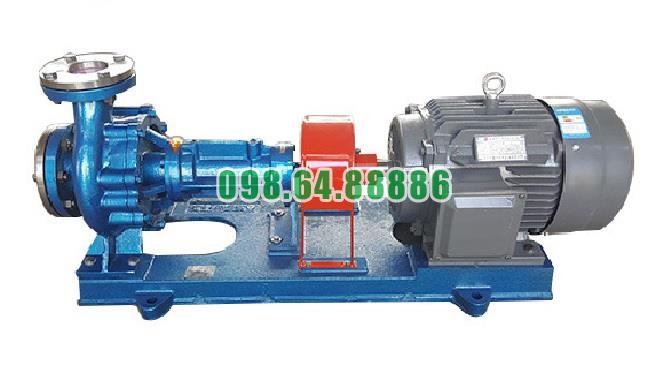

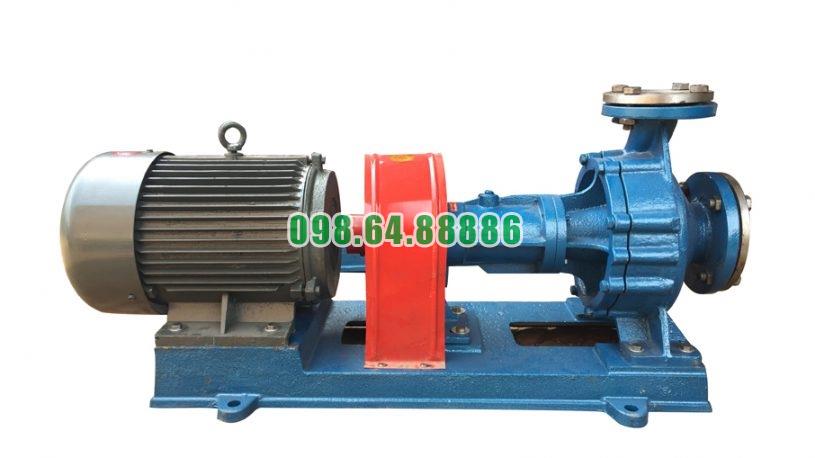

Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và liên kết bằng khớp nối mềm kiểu ba chấu.
Khớp nối truyền mô-men từ động cơ đến trục bơm, từ đó làm bánh công tác quay và tạo dòng dầu tuần hoàn.
Thiết kế này cũng cho phép sử dụng động cơ thông thường hoặc động cơ phòng nổ tùy theo yêu cầu của khu vực lắp đặt.
Các bộ phận của RY80-50-250 được tổ chức thành những cụm rõ ràng gồm thân bơm, rôto, ổ trục, làm kín và truyền động.
Khi bảo dưỡng, cụm nắp bơm, thân ổ trục và rôto có thể được rút ra khỏi thân bơm để tiếp tục tháo kiểm tra bánh công tác, trục, vòng bi và các chi tiết làm kín.
Cách tổ chức theo cụm giúp việc tiếp cận những bộ phận cơ khí quan trọng thuận tiện hơn khi sửa chữa.
RY80-50-250 thuộc dòng bơm được thiết kế cho chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ làm việc của môi chất trong dòng RY được quy định không vượt quá 350°C.
Kết cấu tản nhiệt tự nhiên, hệ thống ổ trục và bộ làm kín chịu nhiệt là những đặc điểm hỗ trợ bơm đáp ứng điều kiện vận hành đặc thù của hệ thống dầu tải nhiệt.
Những điểm nổi bật trong thiết kế của bơm dầu truyền nhiệt RY80-50-250 nằm ở sự kết hợp giữa kết cấu đỡ một phía, gối đỡ trung tâm, hai ổ bi định vị rôto, tản nhiệt tự nhiên, mặt bích cấp áp suất 16 bar, bộ làm kín packing kết hợp phớt chịu nhiệt và truyền động bằng khớp nối mềm.
Những đặc điểm này tạo nên một cụm bơm tương đối gọn, chuyên dụng cho dầu nóng và thuận tiện trong quá trình lắp đặt, vận hành cũng như bảo dưỡng. Với thông số 60 m³/h, 72 m, 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 có cấu hình thiết kế phù hợp cho các hệ thống tuần hoàn dầu tải nhiệt có yêu cầu tương ứng
Nguyên lý hoạt động lực ly tâm của Bơm dầu truyền nhiệt RY80-50-250 dựa trên việc bánh công tác quay với tốc độ cao để truyền cơ năng từ động cơ sang dầu tải nhiệt. Dầu đi vào tâm bánh công tác theo hướng trục, được các cánh bơm gia tốc ra phía ngoài rồi đi vào thân bơm và thoát ra cửa xả theo hướng hướng tâm.
Ở điểm làm việc đang xét, RY80-50-250 đạt lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và sử dụng động cơ 22 kW. Chính tốc độ quay cao của bánh công tác là yếu tố quan trọng tạo ra năng lượng cần thiết để dầu tuần hoàn trong hệ thống.
RY80-50-250 có cửa hút bố trí theo hướng trục. Khi bơm vận hành, dầu tải nhiệt từ đường hút đi vào khu vực trung tâm của bánh công tác.
Đây là vùng có bán kính quay nhỏ. Khi bánh công tác bắt đầu quay, các cánh bơm tiếp nhận dầu tại tâm và dẫn dầu chuyển động dần ra phía ngoài.
Trong ký hiệu RY80-50-250, số 80 thể hiện đường kính danh nghĩa cửa hút 80 mm, số 50 là đường kính danh nghĩa cửa xả 50 mm và 250 là đường kính ngoài danh nghĩa của bánh công tác.
Động cơ 22 kW truyền chuyển động qua khớp nối mềm tới trục bơm. Trục làm bánh công tác quay ở khoảng 2.900 vòng/phút.
Khi bánh công tác quay, dầu nằm giữa các cánh bơm được cuốn chuyển động theo. Dầu từ vùng gần tâm bánh công tác được gia tốc và chuyển dần ra mép ngoài.
Theo cách gọi thông dụng của bơm ly tâm, quá trình này được mô tả là dầu chịu tác dụng của lực ly tâm và bị đẩy từ tâm ra ngoài.
Về bản chất thủy lực, bánh công tác đang truyền năng lượng quay cho chất lỏng, làm tăng vận tốc và năng lượng của dòng dầu.
Khi dầu liên tục bị đẩy từ tâm bánh công tác ra phía ngoài, vùng trung tâm bánh công tác hình thành trạng thái áp suất thấp hơn so với đường hút.
Nhờ chênh lệch áp suất này, dầu mới từ hệ thống tiếp tục đi vào cửa hút và tiến đến tâm bánh công tác.
Quá trình diễn ra liên tục:
Dầu đi vào tâm → bánh công tác gia tốc dầu → dầu chuyển ra mép ngoài → dầu mới tiếp tục được hút vào.
Đó là nền tảng tạo ra dòng chảy liên tục của Bơm dầu truyền nhiệt RY80-50-250.
Sau khi được gia tốc ra khỏi mép bánh công tác, dầu có vận tốc và năng lượng cao hơn.
Dòng dầu này đi vào phần dẫn dòng của thân bơm. Tại đây, một phần năng lượng vận tốc được chuyển thành năng lượng áp suất trước khi dầu đi ra cửa xả.
Vì vậy, cột áp của RY80-50-250 không được tạo ra chỉ bởi việc dầu bị “văng” ra ngoài. Nó là kết quả của hai quá trình liên tiếp:
Bánh công tác truyền năng lượng cho dầu → thân bơm chuyển một phần năng lượng dòng chảy thành áp suất.
Tại 2.900 vòng/phút, bánh công tác đường kính danh nghĩa 250 mm truyền đủ năng lượng cho dòng dầu để bơm đạt một điểm làm việc là 60 m³/h tại cột áp 72 m.
Cột áp 72 m thể hiện mức năng lượng mà bơm cung cấp cho dòng dầu, giúp dầu thắng được trở lực của đường ống, van và các thiết bị trong vòng tuần hoàn.
Do đó, lực ly tâm là bước khởi đầu của quá trình tạo cột áp, còn cột áp cuối cùng phụ thuộc vào toàn bộ thiết kế thủy lực của bánh công tác và thân bơm.
Khả năng truyền năng lượng của bánh công tác phụ thuộc mạnh vào tốc độ quay.
Ở RY80-50-250, tốc độ khoảng 2.900 vòng/phút giúp mép ngoài bánh công tác đạt vận tốc đủ lớn để truyền năng lượng đáng kể cho dầu tải nhiệt.
Nếu tốc độ thực tế thấp hơn nhiều so với mức thiết kế, dầu nhận ít năng lượng hơn, dẫn đến lưu lượng hoặc cột áp có thể giảm.
Vì vậy, khi RY80-50-250 không đạt cột áp hoặc lưu lượng yêu cầu, tốc độ động cơ là một trong những thông số cần kiểm tra đầu tiên.
Các cánh của bánh công tác được thiết kế để làm việc theo một chiều quay nhất định.
Với dòng RY, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Nếu động cơ quay ngược chiều, bánh công tác vẫn quay nhưng hướng tác động của cánh lên dầu không còn đúng thiết kế. Khi đó khả năng tạo lưu lượng và cột áp sẽ giảm đáng kể.
Do vậy, kiểm tra chiều quay là bước quan trọng trước khi đưa RY80-50-250 vào vận hành chính thức.
Nguyên lý ly tâm chỉ hoạt động đúng khi bánh công tác được bao quanh bởi môi chất.
Nếu thân bơm có nhiều không khí hoặc chưa được mồi đầy dầu, bánh công tác không thể truyền năng lượng cho dòng chất lỏng theo đúng điều kiện thiết kế.
Vì vậy, trước khi khởi động cần mồi đầy dầu tải nhiệt vào thân bơm và đẩy không khí ra ngoài.
Điều này đặc biệt quan trọng đối với RY80-50-250 vì bơm được sử dụng trong hệ thống dầu nóng, nơi chạy thiếu môi chất có thể làm bơm vận hành không ổn định và phát sinh nhiệt bất thường.
Ở RY80-50-250, ba yếu tố này liên hệ trực tiếp với nhau.
Bánh công tác quay ở 2.900 vòng/phút tạo chuyển động ly tâm cho dầu. Quá trình đó hình thành dòng chảy qua bơm và tạo năng lượng áp suất.

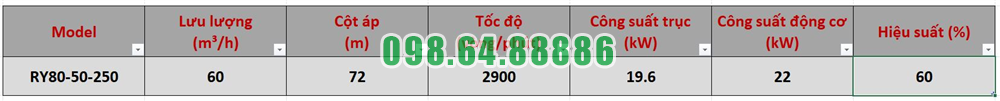

Tại một điểm làm việc cụ thể, kết quả là:
Lưu lượng: 60 m³/h
Cột áp: 72 m
Tốc độ: 2.900 vòng/phút
Động cơ: 22 kW
Tuy nhiên, cột áp 72 m không cố định ở mọi lưu lượng. Khi trở lực hệ thống thay đổi, điểm làm việc của bơm cũng dịch chuyển trên đường đặc tính.
Nguyên lý hoạt động lực ly tâm của Bơm dầu truyền nhiệt RY80-50-250 bắt đầu từ việc động cơ 22 kW làm bánh công tác quay khoảng 2.900 vòng/phút. Dầu đi vào tâm bánh công tác theo hướng trục, nhận năng lượng từ các cánh quay và chuyển động ra phía ngoài dưới tác dụng ly tâm.
Dòng dầu có năng lượng cao sau đó đi vào thân bơm, nơi một phần năng lượng vận tốc được chuyển thành áp suất trước khi đi ra cửa xả. Quá trình này giúp RY80-50-250 đạt điểm làm việc 60 m³/h – 72 m.
Có thể tóm gọn nguyên lý của RY80-50-250 thành chuỗi: động cơ quay → bánh công tác truyền năng lượng → dầu chuyển từ tâm ra ngoài → hình thành chênh lệch áp suất → thân bơm chuyển đổi năng lượng → tạo lưu lượng và cột áp cho vòng tuần hoàn dầu tải nhiệt

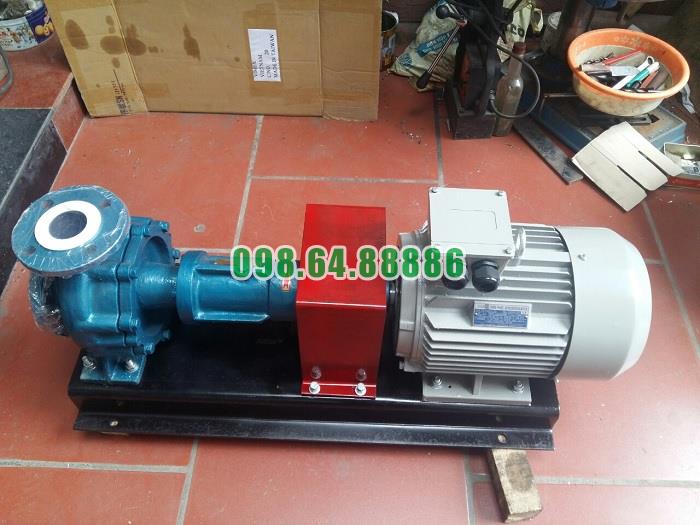

Bơm tuần hoàn dầu công nghiệp RY80-50-250 công suất 22 kW, lưu lượng 60 m3/h, cột áp 72 m
