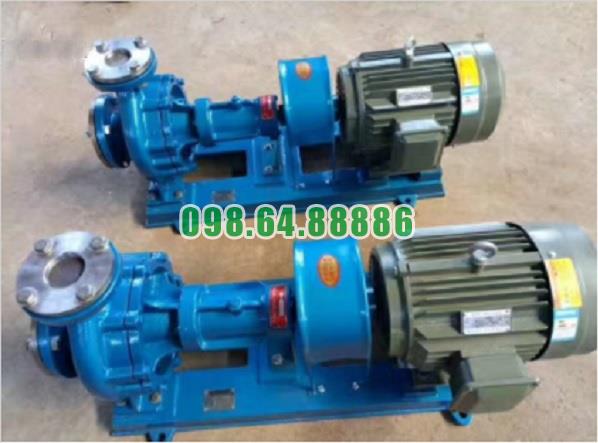

Bơm dầu truyền nhiệt RY100-65-200 cột áp 50 m, công suất 22 kW, lưu lượng 100 m3/h

Ứng dụng Bơm dầu truyền nhiệt RY100-65-200 cho máy sấy nguyên liệu

Bơm dầu truyền nhiệt RY100-65-200 có thể được sử dụng trong hệ thống gia nhiệt của máy sấy nguyên liệu để tuần hoàn dầu tải nhiệt giữa bộ gia nhiệt và thiết bị sấy. Bơm giúp duy trì dòng dầu nóng liên tục, từ đó hỗ trợ quá trình cấp nhiệt ổn định cho buồng sấy hoặc bộ trao đổi nhiệt.

Tuần hoàn dầu nóng đến máy sấy

Trong hệ thống sấy dùng dầu tải nhiệt, bơm đưa dầu nóng từ lò gia nhiệt đến bộ trao đổi nhiệt của máy sấy. Sau khi truyền nhiệt, dầu được hồi về nguồn gia nhiệt để tiếp tục chu trình.

Nhờ dòng tuần hoàn liên tục, nhiệt lượng được phân phối đều hơn và quá trình sấy có thể duy trì ổn định.

Đáp ứng lưu lượng lớn cho hệ thống sấy

Với điểm làm việc 100 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, Bơm dầu truyền nhiệt RY100-65-200 phù hợp với các hệ thống cần lưu lượng dầu tuần hoàn tương đối lớn.

Khả năng này giúp bơm đáp ứng tốt các máy sấy có bộ trao đổi nhiệt lớn hoặc đường ống tuần hoàn dài.

Phù hợp với môi chất nhiệt độ cao

Bơm được thiết kế cho dầu truyền nhiệt nhiệt độ cao, nên phù hợp với các hệ thống sấy cần nguồn nhiệt ổn định. Đây là lợi thế quan trọng đối với các dây chuyền sấy nguyên liệu cần duy trì nhiệt liên tục trong thời gian dài.

Hỗ trợ ổn định nhiệt độ sấy

Khi lưu lượng dầu được duy trì ổn định, nhiệt độ tại bộ trao đổi nhiệt cũng dễ kiểm soát hơn. Điều này giúp hạn chế tình trạng nhiệt phân bố không đều và hỗ trợ quá trình sấy diễn ra đồng đều hơn.

Lưu ý khi sử dụng cho máy sấy nguyên liệu

Khi lắp Bơm dầu truyền nhiệt RY100-65-200 cho hệ thống máy sấy, cần bảo đảm lưu lượng và cột áp thực tế phù hợp với trở lực của đường ống và bộ trao đổi nhiệt.

Ngoài ra, cần chú ý mồi đầy dầu trước khi khởi động, gia nhiệt từ từ, kiểm tra độ rung, nhiệt độ ổ bi và tình trạng làm kín trong quá trình vận hành.

Ứng dụng Bơm dầu truyền nhiệt RY100-65-200 cho máy sấy nguyên liệu phù hợp với các hệ thống sử dụng dầu tải nhiệt để cấp nhiệt gián tiếp. Bơm có nhiệm vụ duy trì dòng dầu nóng liên tục giữa bộ gia nhiệt và thiết bị sấy, giúp quá trình truyền nhiệt diễn ra ổn định.

Với thông số 100 m³/h, 50 m, 2.900 vòng/phút và 22 kW, model này phù hợp cho các hệ thống sấy có nhu cầu tuần hoàn dầu nóng tương đối lớn.

Quy trình bảo dưỡng Bơm dầu truyền nhiệt RY100-65-200 đúng chuẩn

Bảo dưỡng Bơm dầu truyền nhiệt RY100-65-200 cần thực hiện theo trình tự rõ ràng, tập trung vào cụm ổ bi, bộ làm kín, trục bơm, khớp nối và hệ thống bôi trơn.

1. Dừng bơm an toàn

Chỉ tiến hành bảo dưỡng khi nhiệt độ môi chất đã giảm xuống dưới mức an toàn, bơm ngừng hoàn toàn và không còn áp suất trong thân bơm.

Nếu cần tháo bơm, phải xả hết dầu còn lại trong thân bơm trước khi thao tác.

2. Kiểm tra bên ngoài

Trước khi tháo chi tiết, cần kiểm tra:

• Tình trạng rò rỉ dầu.
• Độ chặt của bu lông móng.
• Bu lông liên kết bơm và động cơ.
• Khớp nối.
• Tiếng ồn hoặc dấu hiệu rung bất thường.
• Tình trạng đường ống hút và đường ống xả.

3. Kiểm tra bộ làm kín

Kiểm tra bộ chèn làm kín và phớt dầu tại khu vực trục.

Nếu thấy rò rỉ tăng, chèn bị mòn, phớt biến dạng hoặc chai cứng thì cần thay mới để tránh thất thoát dầu nóng trong quá trình vận hành.

4. Bảo dưỡng ổ bi

Sau khoảng 300 giờ vận hành đầu tiên, cần tháo ổ bi để vệ sinh và kiểm tra.

Ổ bi phải có bề mặt sáng, nhẵn, không xuất hiện:

• Rỗ bề mặt.
• Xước.
• Cháy màu.
• Độ rơ bất thường.

Nếu có dấu hiệu hư hỏng, cần thay ổ bi mới.

5. Kiểm tra và bổ sung chất bôi trơn

Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch làm dầu bôi trơn.

Ổ bi phía khớp nối sử dụng mỡ bôi trơn theo đúng chủng loại quy định. Lượng mỡ chỉ nên nạp khoảng một nửa thể tích khoang trống giữa ổ bi và vỏ ổ.

Sau khoảng 3.000 giờ làm việc, cần kiểm tra và bổ sung mỡ bôi trơn.

6. Kiểm tra trục và bánh công tác

Kiểm tra trục bơm xem có dấu hiệu mòn, cong, xước hoặc biến dạng hay không.

Bánh công tác cần được kiểm tra tình trạng bám cặn, mòn hoặc tắc nghẽn. Nếu có dị vật, phải vệ sinh sạch trước khi lắp lại.

7. Kiểm tra độ đồng tâm

Sau khi bảo dưỡng và lắp lại, cần căn chỉnh độ đồng tâm giữa trục bơm và trục động cơ.

Sai lệch tại vành ngoài khớp nối không nên vượt quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.

8. Lắp ráp và kiểm tra trước khi chạy

Sau khi hoàn tất bảo dưỡng:

• Siết chặt toàn bộ bu lông.
• Châm đủ dầu hoặc mỡ bôi trơn.
• Quay khớp nối bằng tay để kiểm tra độ trơn.
• Mồi đầy môi chất vào thân bơm.
• Kiểm tra đúng chiều quay.
• Gia nhiệt sơ bộ trước khi vận hành với dầu nóng.

9. Chạy thử sau bảo dưỡng

Sau khi khởi động, cần theo dõi:

• Áp suất cửa xả.
• Độ rung.
• Tiếng ồn.
• Nhiệt độ ổ bi.
• Tình trạng rò rỉ.
• Lưu lượng làm việc.

Nếu xuất hiện bất thường, phải dừng bơm để kiểm tra lại.

Quy trình bảo dưỡng Bơm dầu truyền nhiệt RY100-65-200 đúng chuẩn cần tập trung vào kiểm tra ổ bi, bộ làm kín, hệ thống bôi trơn, trục bơm, bánh công tác và độ đồng tâm giữa bơm với động cơ. Thực hiện bảo dưỡng đúng chu kỳ giúp bơm vận hành ổn định, giảm rung, hạn chế nóng ổ bi và kéo dài tuổi thọ thiết bị.

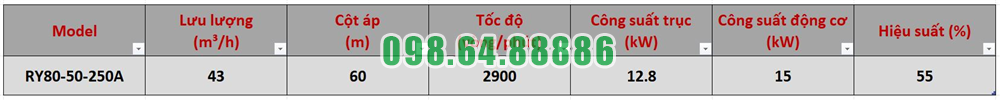

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

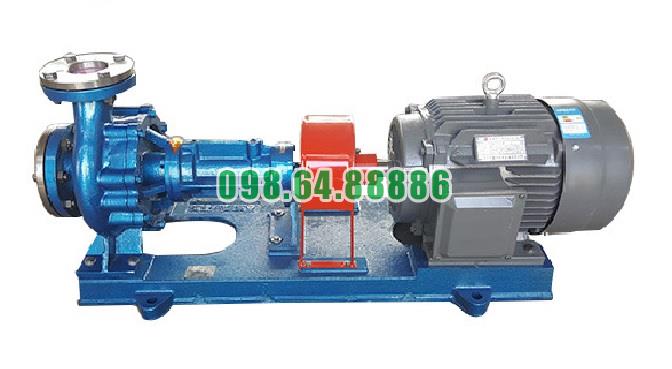

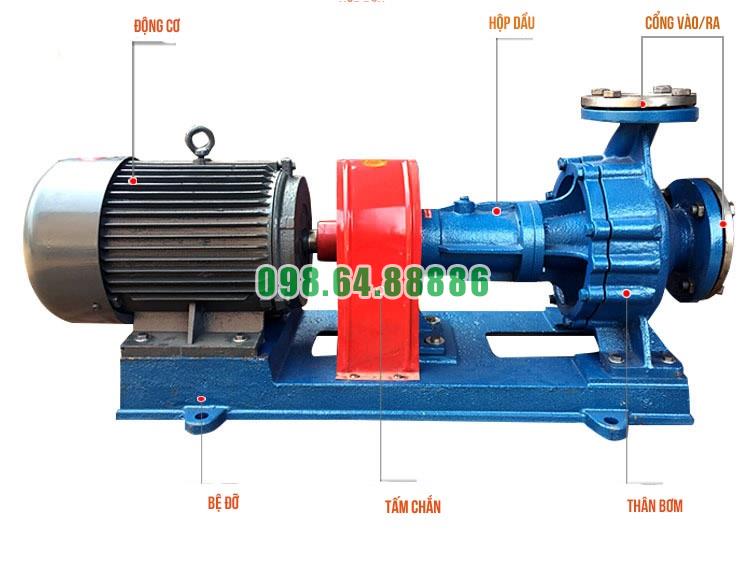

Hình ảnh thực tế bơm dầu truyền nhiệt RY
