Thiết kế cửa xả hướng tâm thẳng đứng của Bơm dầu truyền nhiệt RY65-50-160 là một đặc điểm kết cấu đáng chú ý của dòng RY. Theo tài liệu kỹ thuật, bơm sử dụng cửa hút bố trí theo hướng trục, trong khi cửa xả bố trí hướng tâm theo phương thẳng đứng. Cách bố trí này tạo nên hướng dòng chảy rõ ràng từ khu vực bánh công tác ra hệ thống đường ống đẩy.
RY65-50-160 là bơm ly tâm, trong đó bánh công tác truyền năng lượng cho dầu và đưa môi chất từ vùng tâm bánh công tác ra phía ngoài.
Việc bố trí cửa xả theo hướng tâm phù hợp với hướng chuyển động của dầu sau khi rời bánh công tác. Dầu sau khi được gia tốc trong bánh công tác sẽ được dẫn về phía cửa xả để tiếp tục đi vào đường ống của hệ thống.
Nhờ đó, kết cấu cửa xả của Bơm dầu truyền nhiệt RY65-50-160 bám sát nguyên lý chuyển động đặc trưng của bơm ly tâm.
Điểm nổi bật không chỉ nằm ở hướng tâm mà còn ở việc cửa xả được đặt theo phương thẳng đứng.
Xét về bố trí thiết bị, thiết kế này giúp đường ống xả có thể được tổ chức theo hướng đi lên phía trên cụm bơm. Đây là một lợi thế về mặt bố trí không gian trong nhiều hệ thống công nghiệp, đặc biệt khi cần sắp xếp đường ống gọn quanh cụm bơm.
Cửa hút hướng trục và cửa xả thẳng đứng tạo thành hai hướng kết nối riêng biệt:
Đường hút đi vào đầu bơm.
Đường xả đi lên từ phía trên thân bơm.
Cách phân chia này giúp người thiết kế dễ nhận biết và bố trí hai tuyến đường ống mà không làm chúng chồng chéo quá nhiều quanh thân bơm.
Theo quy ước ký hiệu model của dòng RY, số thứ hai trong tên model thể hiện đường kính danh nghĩa cửa xả.
Với model RY65-50-160:
Cửa hút danh nghĩa: 65 mm
Cửa xả danh nghĩa: 50 mm
Như vậy, thiết kế cửa xả của RY65-50-160 là DN50 và bố trí hướng tâm theo phương thẳng đứng.
Một điểm quan trọng khi đánh giá thiết kế cửa xả là khả năng chịu áp tại vị trí kết nối.
Theo tài liệu, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Điều này tạo cơ sở kỹ thuật rõ ràng cho vị trí cửa xả, nơi dòng dầu đã nhận năng lượng từ bánh công tác trước khi đi vào đường ống đẩy.
Thiết kế cửa xả hướng thẳng đứng cho phép tuyến ống đẩy được bố trí đi lên ngay sau bơm.
Xét về thực tế lắp đặt, cách bố trí này có thể giúp:
Giảm sự chồng chéo giữa đường hút và đường xả.
Tổ chức tuyến ống phía trên cụm bơm rõ ràng hơn.
Dễ xác định vị trí van và phụ kiện trên đường xả.
Tận dụng không gian phía trên khu vực đặt bơm.
Đây là những lợi ích về bố trí có thể suy ra từ hướng cửa xả; tài liệu nhà sản xuất xác nhận hướng bố trí nhưng không nêu riêng các lợi ích này.
Dù cửa xả được bố trí theo phương thẳng đứng, nhà sản xuất yêu cầu đường ống đẩy phải có giá đỡ hoặc hệ thống treo độc lập.
Không được để trọng lượng của đường ống truyền trực tiếp lên cửa xả hoặc thân bơm.
Điều này đặc biệt quan trọng với cửa xả hướng lên, bởi nếu toàn bộ tải trọng tuyến ống phía trên dồn xuống mặt bích bơm thì có thể gây ứng suất không cần thiết tại vị trí kết nối.
Sau khi bơm đạt tốc độ ổn định, nhà sản xuất yêu cầu mở từ từ van xả để điều chỉnh lưu lượng. Đồng thời, không được dùng van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và làm bơm vận hành không ổn định.
Như vậy, tuyến cửa xả không chỉ là nơi dầu rời khỏi bơm mà còn là khu vực trực tiếp tham gia điều tiết trạng thái vận hành của hệ thống thông qua van xả.
Có thể đánh giá thiết kế cửa xả hướng tâm thẳng đứng Bơm dầu truyền nhiệt RY65-50-160 qua ba đặc điểm chính:
Hướng tâm: phù hợp với hướng dầu rời bánh công tác của bơm ly tâm.
Phương thẳng đứng: tạo bố cục kết nối rõ ràng và thuận lợi cho việc tổ chức tuyến ống phía trên bơm.
Mặt bích cấp áp suất 16 bar: đáp ứng yêu cầu của bộ phận chịu áp trong hệ thống dầu nóng.
Đây là một thiết kế tương đối hợp lý cho cấu trúc của dòng bơm tuần hoàn dầu truyền nhiệt RY.
Thiết kế cửa xả hướng tâm thẳng đứng của Bơm dầu truyền nhiệt RY65-50-160 là một đặc điểm kết cấu phù hợp với nguyên lý làm việc của bơm ly tâm. Cửa xả DN50 được bố trí theo hướng tâm và phương thẳng đứng, giúp dòng dầu sau khi rời bánh công tác được dẫn ra đường ống đẩy theo một hướng kết nối rõ ràng.
Bên cạnh đó, mặt bích xả được thiết kế theo cấp áp suất 16 bar, trong khi nhà sản xuất yêu cầu đường ống phải có giá đỡ độc lập để không truyền tải trọng lên cửa xả. Đây là những yếu tố giúp thiết kế cửa xả của Bơm dầu truyền nhiệt RY65-50-160 đáp ứng tốt yêu cầu kết nối trong hệ thống tuần hoàn dầu nóng công nghiệp.
Điểm đặc biệt trong tính năng làm kín của Bơm dầu truyền nhiệt RY65-50-160 nằm ở việc sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt. Đây là cấu tạo được thiết kế phù hợp với đặc điểm của dòng bơm RY chuyên vận chuyển dầu tải nhiệt ở nhiệt độ cao.
Cụm làm kín của Bơm dầu truyền nhiệt RY65-50-160 không chỉ dựa vào một chi tiết đơn lẻ mà sử dụng sự kết hợp giữa:
Bộ chèn làm kín.
Phớt dầu cao su chịu nhiệt.
Cách bố trí này giúp tạo thành một cụm làm kín quanh khu vực trục bơm, nơi trục quay đi qua nắp bơm và tiếp xúc với môi trường dầu nóng.
Theo trình tự tháo lắp trong tài liệu, bộ chèn làm kín được đặt trong buồng làm kín trên nắp bơm. Khi tháo bơm, kỹ thuật viên lấy vòng chặn và bộ chèn làm kín ra khỏi khu vực này.
Vị trí này cho phép cụm làm kín nằm ngay tại nơi trục bơm đi từ vùng chứa dầu sang cụm ổ trục, giúp hạn chế dầu thoát ra ngoài theo khe giữa trục và nắp bơm.
Một trong những điểm đặc biệt trong tính năng làm kín của Bơm dầu truyền nhiệt RY65-50-160 là phớt dầu được mô tả trong tài liệu là phớt dầu cao su chịu nhiệt.
Đặc điểm chịu nhiệt có ý nghĩa quan trọng vì dòng RY được sử dụng với môi chất có nhiệt độ cao, trong đó nhiệt độ làm việc không vượt quá 350°C.
RY65-50-160 làm việc trong hệ thống dầu nóng nên khu vực làm kín phải chịu ảnh hưởng đồng thời của:
Nhiệt độ cao.
Chuyển động quay của trục.
Áp suất bên trong cụm bơm.
Dầu tải nhiệt tiếp xúc liên tục.
Việc kết hợp bộ chèn với phớt dầu chịu nhiệt giúp cụm làm kín phù hợp hơn với đặc điểm vận hành của dòng bơm dầu truyền nhiệt.
Tài liệu của nhà sản xuất nêu rõ khi bơm mới đưa vào sử dụng, bộ làm kín có thể xuất hiện rò rỉ nhẹ. Sau một thời gian chạy rà, lượng rò rỉ có xu hướng giảm dần và có thể hết.
Đây là đặc điểm cần lưu ý khi đánh giá tình trạng làm kín của RY65-50-160. Một lượng rò rỉ nhẹ trong thời gian đầu chưa nhất thiết đồng nghĩa với việc cụm làm kín bị hư hỏng.
Bộ chèn làm kín được bố trí tại nắp bơm và có thể tháo ra sau khi tháo bánh công tác và vòng chặn.
Cấu tạo này giúp kỹ thuật viên tiếp cận cụm làm kín khi cần:
Kiểm tra tình trạng bộ chèn.
Kiểm tra phớt dầu.
Xử lý rò rỉ bất thường.
Thay thế chi tiết bị mòn hoặc hư hỏng.
Cụm làm kín nằm quanh trục bơm, trong khi trục được đỡ bởi hai bộ vòng bi trong thân ổ trục.
Nếu trục bị lệch tâm hoặc rung mạnh, điều kiện làm việc của bộ làm kín cũng có thể bị ảnh hưởng. Vì vậy, nhà sản xuất yêu cầu kiểm tra độ đồng tâm giữa bơm và động cơ, với sai lệch tại vành ngoài khớp nối không quá 0,1 mm.
Giữ trục quay ổn định là một yếu tố quan trọng giúp cụm làm kín duy trì trạng thái làm việc phù hợp.
Trong quá trình sử dụng RY65-50-160, khu vực bộ chèn và phớt dầu cần được quan sát thường xuyên.
Nếu lượng rò rỉ tăng rõ rệt sau thời gian chạy rà hoặc xuất hiện hiện tượng bất thường tại khu vực trục, cần dừng bơm để kiểm tra tình trạng bộ chèn, phớt dầu và các chi tiết liên quan.
Đây là cách duy trì hiệu quả làm kín lâu dài cho bơm trong môi trường dầu nóng.
Điểm đặc biệt trong tính năng làm kín của Bơm dầu truyền nhiệt RY65-50-160 nằm ở cấu tạo kết hợp giữa bộ chèn làm kín và phớt dầu cao su chịu nhiệt. Bộ chèn được bố trí trong buồng làm kín trên nắp bơm, trong khi phớt dầu hỗ trợ duy trì độ kín quanh khu vực trục.
Thiết kế này phù hợp với đặc điểm của bơm dầu tải nhiệt, giúp hạn chế rò rỉ tại vị trí trục trong điều kiện làm việc nhiệt độ cao. Đồng thời, cấu tạo có thể tháo kiểm tra tương đối thuận tiện, giúp việc bảo dưỡng và xử lý tình trạng rò rỉ của RY65-50-160 dễ dàng hơn.

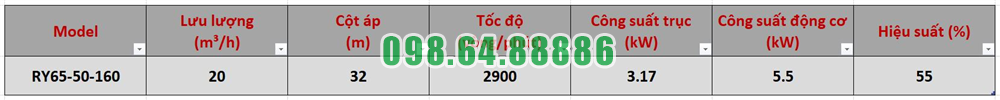

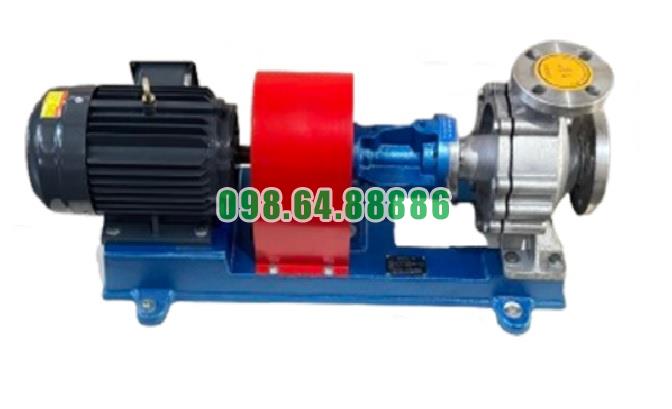

Bơm tuần hoàn dầu công nghiệp RY65-50-160 lưu lượng 20 m3/h, cột áp 32 m, công suất 5.5 kW, tốc độ 2900 vòng/phút
