Phớt làm kín là bộ phận quan trọng giúp máy bơm cánh khế 3RP-35 hạn chế chất lỏng rò rỉ ra ngoài tại vị trí trục bơm đi xuyên qua thân máy. Với lưu lượng 15 m³/h, áp suất làm việc 0.6 MPa, tốc độ quay 750 vòng/phút và động cơ 4 kW, hệ thống phớt phải duy trì độ kín cao trong khi trục vẫn quay liên tục.
Khái niệm làm kín tuyệt đối được hiểu là khả năng kiểm soát rò rỉ ở mức rất thấp khi phớt được lựa chọn, lắp đặt và vận hành đúng kỹ thuật. Trên thực tế, hiệu quả làm kín còn phụ thuộc vào loại phớt, vật liệu, nhiệt độ, áp suất và tính chất của chất lỏng.
Phớt được lắp tại vị trí tiếp giáp giữa trục quay và thân bơm. Đây là khu vực cần được làm kín vì một đầu trục nằm trong buồng chứa chất lỏng, còn đầu kia kết nối với hệ thống truyền động.
Nếu không có phớt, chất lỏng trong buồng bơm có thể đi theo khe hở quanh trục và thoát ra ngoài. Phớt tạo thành lớp ngăn cách giữa buồng bơm và cụm bánh răng, ổ đỡ phía sau, giúp bảo vệ toàn bộ hệ thống truyền động của máy bơm cánh khế 3RP-35.
Nguyên lý làm kín của phớt máy bơm cánh khế 3RP-35 chủ yếu dựa trên sự tiếp xúc chính xác giữa một mặt phớt quay và một mặt phớt đứng yên. Mặt quay chuyển động cùng trục bơm, trong khi mặt tĩnh được cố định trên thân máy.
Hai bề mặt được gia công phẳng và ép sát vào nhau. Khe hở giữa chúng rất nhỏ, tạo nên đường ngăn giúp chất lỏng khó đi từ buồng bơm ra phía ngoài.
Độ phẳng và độ nhẵn của hai mặt phớt quyết định trực tiếp đến khả năng làm kín. Nếu bề mặt bị xước, cong hoặc bám cặn, chất lỏng có thể lọt qua và tạo thành hiện tượng rò rỉ.
Để hai mặt phớt luôn tiếp xúc ổn định, hệ thống thường sử dụng lực ép từ lò xo kết hợp với áp lực của chất lỏng trong buồng bơm. Lò xo giữ hai mặt phớt áp sát ngay cả khi máy chưa hoạt động hoặc áp suất trong buồng bơm còn thấp.
Khi máy bơm cánh khế 3RP-35 vận hành ở áp suất 0.6 MPa, áp lực chất lỏng hỗ trợ duy trì sự tiếp xúc giữa các mặt làm kín. Nhờ đó, phớt có thể giữ độ kín trong suốt quá trình trục quay.
Lực ép phải được cân bằng chính xác. Lực quá thấp dễ gây rò rỉ, còn lực quá lớn làm tăng ma sát, sinh nhiệt và khiến mặt phớt nhanh mòn.
Mặc dù hai mặt phớt được ép sát, giữa chúng vẫn hình thành một lớp màng chất lỏng rất mỏng. Lớp màng này có tác dụng bôi trơn và làm mát cho bề mặt phớt khi trục quay ở tốc độ 750 vòng/phút.
Lớp màng phải đủ mỏng để hạn chế chất lỏng thoát ra ngoài nhưng vẫn đủ để tránh ma sát khô giữa hai mặt phớt. Đây là nguyên lý quan trọng giúp phớt vừa làm kín, vừa duy trì độ bền trong quá trình hoạt động liên tục.
Nếu lớp màng bị mất do máy chạy khô, mặt phớt có thể tăng nhiệt nhanh, nứt, biến dạng hoặc bị mài mòn. Khi đó, khả năng làm kín của máy bơm cánh khế 3RP-35 sẽ suy giảm rõ rệt.
Ngoài hai mặt phớt chính, cụm phớt còn có các gioăng phụ để ngăn chất lỏng đi qua vị trí lắp ghép giữa phớt, trục và thân bơm. Những gioăng này thường làm kín các khu vực không có chuyển động quay trực tiếp.
Gioăng phụ phải có kích thước chính xác và tương thích với chất lỏng được bơm. Nếu gioăng bị lão hóa, trương nở hoặc biến dạng, rò rỉ vẫn có thể xuất hiện dù hai mặt phớt chính còn hoạt động tốt.
Vì vậy, hiệu quả làm kín của phớt máy bơm cánh khế 3RP-35 là kết quả phối hợp giữa mặt phớt động, mặt phớt tĩnh, lò xo và hệ thống gioăng phụ.
Khả năng làm kín của phớt phụ thuộc lớn vào độ ổn định của trục bơm. Trục máy bơm cánh khế 3RP-35 cần quay đồng tâm, không cong, không đảo và không rung quá mức.
Nếu trục bị lệch tâm, mặt phớt quay sẽ không tiếp xúc đều với mặt phớt tĩnh. Áp lực phân bố không đồng đều có thể làm một phần bề mặt bị hở, gây rò rỉ và mài mòn cục bộ.
Hệ thống bánh răng đồng bộ, ổ đỡ và trục đôi của máy có nhiệm vụ giữ chuyển động cánh khế ổn định. Khi các bộ phận này làm việc chính xác, phớt cũng duy trì được trạng thái làm kín tốt hơn.
Máy bơm cánh khế 3RP-35 vận hành ở tốc độ 750 vòng/phút. Mức tốc độ này giúp hạn chế nhiệt lượng và ma sát quá lớn tại mặt phớt so với các thiết bị quay tốc độ cao.
Khi tốc độ được duy trì ổn định, lớp màng bôi trơn giữa hai mặt phớt cũng ổn định hơn. Điều này hỗ trợ giảm mài mòn, hạn chế biến dạng bề mặt và kéo dài thời gian duy trì độ kín của cụm phớt.
Tuy nhiên, nếu máy vận hành thiếu chất lỏng hoặc chất bơm chứa nhiều hạt cứng, mặt phớt vẫn có nguy cơ bị xước dù tốc độ quay không quá cao.
Trong quá trình vận hành, chất lỏng bên trong máy bơm cánh khế 3RP-35 có thể tạo áp suất đến 0.6 MPa. Cụm phớt phải ngăn áp suất này đẩy chất lỏng thoát ra dọc theo trục.
Lực ép từ lò xo và bố trí mặt phớt giúp chống lại áp lực của chất lỏng. Khi áp suất tăng trong phạm vi thiết kế, mặt phớt vẫn được giữ sát nhau, duy trì đường làm kín ổn định.
Nếu áp suất vượt mức cho phép hoặc tăng đột ngột do đường xả bị đóng, phớt có thể chịu tải lớn hơn thiết kế. Điều này làm tăng nguy cơ rò rỉ, nóng phớt hoặc hư hỏng bề mặt làm kín.
Mặt phớt phải có độ cứng, độ phẳng, khả năng chống mài mòn và chịu được tính chất của chất lỏng. Việc lựa chọn vật liệu cần căn cứ vào độ nhớt, nhiệt độ, tính ăn mòn và thành phần hạt của sản phẩm.
Vật liệu phù hợp giúp mặt phớt giữ được bề mặt nhẵn trong thời gian dài, hạn chế xước và biến dạng. Ngược lại, vật liệu không tương thích có thể bị ăn mòn, nứt hoặc mòn nhanh, làm mất độ kín của máy bơm cánh khế 3RP-35.
Vì cấu hình vật liệu phớt có thể thay đổi theo từng ứng dụng, người sử dụng cần kiểm tra thông số thực tế của nhà cung cấp trước khi bơm hóa chất hoặc chất lỏng có yêu cầu đặc biệt.
Khi phớt duy trì độ kín tốt, chất lỏng được giữ bên trong buồng bơm và không xâm nhập vào khoang bánh răng. Điều này giúp dầu bôi trơn không bị nhiễm bẩn, đồng thời bảo vệ ổ đỡ và bánh răng đồng bộ khỏi ăn mòn.
Sự cách ly giữa khoang chất lỏng và khoang truyền động là yếu tố quan trọng trong cấu tạo máy bơm cánh khế 3RP-35. Phớt không chỉ chống thất thoát nguyên liệu mà còn góp phần duy trì độ bền của toàn bộ thiết bị.
Để phớt máy bơm cánh khế 3RP-35 đạt hiệu quả làm kín cao, máy không được chạy khô. Buồng bơm cần có đủ chất lỏng để bôi trơn và làm mát bề mặt phớt.
Trục bơm phải được căn chỉnh đúng tâm, ổ đỡ không được có độ rơ bất thường và máy cần hạn chế rung động. Áp suất vận hành phải nằm trong giới hạn 0.6 MPa, không để đường xả bị khóa khi máy đang chạy.
Phớt cũng cần được kiểm tra khi xuất hiện dấu hiệu rò rỉ, nóng tại vị trí trục hoặc có tiếng ma sát bất thường. Việc thay phớt đúng thời điểm giúp tránh chất lỏng xâm nhập vào khoang truyền động và ngăn sự cố phát triển nghiêm trọng hơn.
Nguyên lý làm kín của phớt máy bơm cánh khế 3RP-35 dựa trên sự tiếp xúc chính xác giữa mặt phớt quay và mặt phớt tĩnh, kết hợp với lực ép của lò xo, áp lực chất lỏng và các gioăng làm kín phụ. Một lớp màng chất lỏng rất mỏng giữa hai mặt phớt giúp bôi trơn, làm mát và hạn chế ma sát trong khi trục quay.
Khi trục vận hành ổn định ở tốc độ 750 vòng/phút, áp suất được kiểm soát trong giới hạn 0.6 MPa và máy không chạy khô, cụm phớt có thể duy trì độ kín rất cao. Nhờ đó, máy bơm cánh khế 3RP-35 hạn chế thất thoát chất lỏng, bảo vệ bánh răng, ổ đỡ và duy trì hoạt động an toàn trong dây chuyền sản xuất.
Một trong những đặc điểm nổi bật của dòng máy bơm cánh khế 3RP-35 là khả năng vận chuyển hiệu quả các loại chất lỏng đặc, sệt và có độ nhớt cao. Thiết bị hoạt động theo nguyên lý bơm thể tích, sử dụng hai rotor dạng cánh khế quay đồng bộ để hút và đẩy chất lỏng.
Nhờ cơ chế này, máy bơm cánh khế 3RP-35 có thể xử lý nhiều loại nguyên liệu như mật đường, mạch nha, kem, gel, dầu cá, mỡ động vật nung chảy, bùn vi sinh, nhũ tương và hóa chất đặc. Chất bơm được cuốn theo các khoang thể tích thay vì phụ thuộc hoàn toàn vào lực ly tâm.
Máy bơm cánh khế 3RP-35 có lưu lượng định mức 15 m³/h, phù hợp với các dây chuyền cần vận chuyển lượng chất lỏng tương đối lớn trong thời gian liên tục. Lưu lượng này được tạo ra nhờ sự phối hợp giữa kích thước khoang bơm, hình dạng cánh khế và tốc độ quay 750 vòng/phút.
Mỗi vòng quay của rotor sẽ dịch chuyển một lượng chất lỏng tương đối xác định. Vì vậy, dòng chảy đầu ra ổn định hơn, hạn chế tình trạng lúc mạnh lúc yếu.
Lưu lượng ổn định giúp máy bơm cánh khế 3RP-35 đáp ứng tốt các công đoạn cấp liệu vào bồn trộn, nồi nấu, máy chiết rót hoặc hệ thống tuần hoàn. Khi nguyên liệu được cung cấp đều, các thiết bị phía sau có thể vận hành chính xác và hạn chế gián đoạn sản xuất.
Máy bơm cánh khế 3RP-35 có khả năng làm việc với áp suất 0.6 MPa. Mức áp suất này giúp thiết bị đẩy chất lỏng qua đường ống, van, bồn chứa và các thiết bị công nghệ có lực cản nhất định.
Khả năng tạo áp ổn định đặc biệt cần thiết khi bơm chất lỏng đặc vì nhóm chất này thường tạo lực cản lớn hơn chất lỏng loãng. Khi đường ống được bố trí phù hợp, máy bơm có thể duy trì dòng chảy liên tục mà không cần vận hành ở tốc độ quá cao.
Hai rotor cánh khế quay ngược chiều nhau nhưng không tiếp xúc trực tiếp. Chất lỏng được giữ trong các khoang giữa cánh khế và thành buồng bơm, sau đó được đưa từ cửa hút sang cửa xả.
Cách vận chuyển này giúp giảm lực cắt, hạn chế nghiền hoặc khuấy mạnh chất bơm. Đây là đặc điểm nổi bật khi sử dụng máy bơm cánh khế 3RP-35 cho mỹ phẩm, nhũ tương, thực phẩm sệt và các nguyên liệu cần giữ cấu trúc.
Do rotor vận hành ở tốc độ 750 vòng/phút và chất bơm được dịch chuyển theo thể tích, máy bơm hạn chế cuốn khí và tạo bọt hơn so với các thiết bị quay tốc độ cao. Điều này giúp duy trì độ đồng nhất và cảm quan của nguyên liệu trong quá trình vận chuyển.
Tốc độ quay 750 vòng/phút giúp máy bơm cánh khế 3RP-35 tạo sự cân bằng giữa lưu lượng và độ nhẹ nhàng của dòng chảy. Tốc độ này đủ để duy trì lưu lượng 15 m³/h nhưng không làm chất bơm bị xáo trộn quá mạnh.
Khi bơm mật đường, mạch nha, kem, gel hoặc dầu mỡ, tốc độ quay vừa phải còn giúp giảm ma sát, hạn chế nhiệt phát sinh và giảm nguy cơ làm thay đổi tính chất của nguyên liệu.
Máy bơm cánh khế 3RP-35 sử dụng động cơ công suất 4 kW để truyền lực cho hai rotor. Công suất này giúp cánh khế duy trì chuyển động quay ổn định khi làm việc với các chất lỏng có độ đặc và lực cản nhất định.
Khi chất bơm được cấp đều và hệ thống đường ống thông thoáng, động cơ 4 kW giúp máy bơm duy trì lưu lượng và áp suất phù hợp mà không phải làm việc quá tải.
Chuyển động từ động cơ được truyền đến các trục rotor thông qua hệ thống bánh răng đồng bộ. Bộ phận này giúp hai cánh khế quay đúng vị trí, hạn chế va chạm và duy trì khoảng hở kỹ thuật chính xác.
Sự đồng bộ ổn định góp phần giảm rung động, giảm tiếng ồn và tăng độ bền của máy bơm.
Máy bơm cánh khế 3RP-35 có đường kính kết nối 51 mm, tạo tiết diện phù hợp để chất lỏng đi vào và đi ra khỏi buồng bơm. Kích thước kết nối này hỗ trợ tốt cho các loại chất lỏng đặc, dễ bám dính hoặc có cặn mịn.
Khi kết hợp với đường ống có kích thước tương ứng, đầu kết nối 51 mm giúp giảm lực cản, hạn chế nghẽn dòng và cải thiện khả năng nạp đầy chất lỏng vào khoang bơm.
Khi hai cánh khế quay tách nhau tại cửa hút, thể tích buồng bơm tăng lên và tạo vùng áp suất thấp. Chênh lệch áp suất kéo chất lỏng từ bồn chứa vào trong buồng bơm.
Khả năng hút này giúp máy bơm cánh khế 3RP-35 vận chuyển được chất lỏng có độ nhớt mà không cần chất bơm phải chảy quá nhanh.
Khi các khoang chứa tiến đến cửa xả, thể tích bị thu hẹp và chất lỏng được đẩy ra ngoài. Quá trình hút và đẩy diễn ra đồng thời, tạo dòng chảy liên tục trong suốt thời gian vận hành.
Khoang bơm của máy bơm cánh khế 3RP-35 được tách biệt với hộp bánh răng chứa dầu bôi trơn. Hệ thống phớt và vách ngăn giúp hạn chế dầu xâm nhập vào chất bơm, đồng thời ngăn chất lỏng đi vào khu vực truyền động.
Kết cấu này giúp bảo vệ độ sạch của nguyên liệu, giữ dầu bôi trơn không bị nhiễm bẩn và tăng độ bền cho bánh răng, ổ trục cùng các chi tiết cơ khí.
Phớt cơ khí được bố trí tại vị trí trục đi vào buồng bơm, giúp ngăn chất lỏng rò ra ngoài khi thiết bị hoạt động ở áp suất 0.6 MPa. Khả năng làm kín tốt giúp giảm thất thoát nguyên liệu và giữ khu vực vận hành sạch hơn.
Tùy theo loại chất bơm, máy bơm cánh khế 3RP-35 có thể sử dụng phớt đơn, phớt kép, phớt chịu nhiệt hoặc phớt chống ăn mòn. Việc lựa chọn đúng phớt giúp thiết bị phù hợp hơn với thực phẩm, hóa chất, dầu mỡ hoặc nguyên liệu nóng.
Hai rotor được cân bằng và đồng bộ chính xác giúp máy bơm cánh khế 3RP-35 vận hành tương đối êm. Rotor không tiếp xúc trực tiếp với nhau nên giảm ma sát cơ khí và hạn chế tiếng va đập trong buồng bơm.
Dòng chất lỏng được dịch chuyển liên tục cũng giúp giảm dao động áp suất và hạn chế rung trên hệ thống đường ống. Đây là ưu điểm quan trọng trong các dây chuyền cần làm việc ổn định trong thời gian dài.
Kết cấu buồng bơm tương đối đơn giản giúp người sử dụng dễ tiếp cận rotor, nắp bơm và phớt cơ khí khi cần vệ sinh hoặc kiểm tra. Đặc điểm này rất cần thiết khi bơm chất dễ bám dính như kem, gel, mật đường, mạch nha hoặc dầu mỡ.
Việc vệ sinh thường xuyên giúp tránh đóng cặn, giữ khoảng hở rotor ổn định và duy trì lưu lượng bơm. Đồng thời, kiểm tra định kỳ phớt, bánh răng, ổ trục và dầu bôi trơn giúp giảm nguy cơ xảy ra sự cố ngoài kế hoạch.
Nhờ nguyên lý bơm thể tích và thiết kế cánh khế, máy bơm cánh khế 3RP-35 có thể vận chuyển nhiều nhóm chất lỏng khác nhau, từ chất lỏng loãng đến nguyên liệu có độ nhớt cao.
Thiết bị có thể được sử dụng cho chất sệt, nhũ tương, bùn vi sinh, dung dịch có cặn mịn, mỹ phẩm, kem đánh răng, mật đường, mạch nha, dầu cá, mỡ nung chảy và nhiều loại hóa chất công nghiệp. Tuy nhiên, vật liệu thân bơm, rotor, gioăng và phớt cần được lựa chọn phù hợp với từng chất bơm cụ thể.
Những đặc điểm nổi bật của dòng máy bơm cánh khế 3RP-35 gồm khả năng bơm chất lỏng đặc, tạo lưu lượng ổn định 15 m³/h, làm việc ở áp suất 0.6 MPa và vận hành nhẹ nhàng ở tốc độ 750 vòng/phút. Thiết kế cánh khế giúp hạn chế lực cắt, giảm tạo bọt và bảo vệ cấu trúc chất bơm.
Bên cạnh đó, động cơ 4 kW, kết nối 51 mm, khoang bơm tách biệt dầu, hệ thống phớt cơ khí và bộ bánh răng đồng bộ giúp máy bơm vận hành kín, êm và bền bỉ. Những đặc điểm này làm cho máy bơm cánh khế 3RP-35 phù hợp với các hệ thống cần vận chuyển chất lỏng ổn định, đặc, sệt và dễ bị biến đổi trong quá trình bơm.

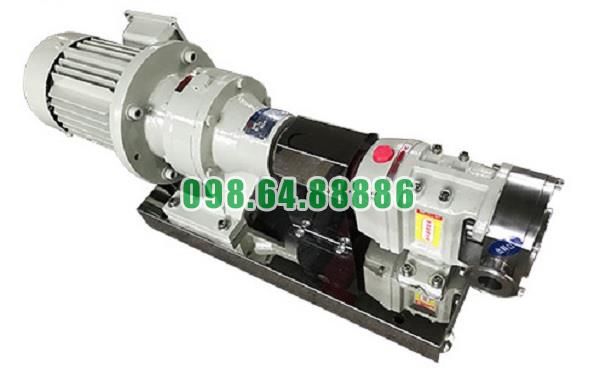

Máy bơm cánh khế 3RP-35 lưu lượng 15 m3/h đường kính kết nối 51 mm công suất 4kw
