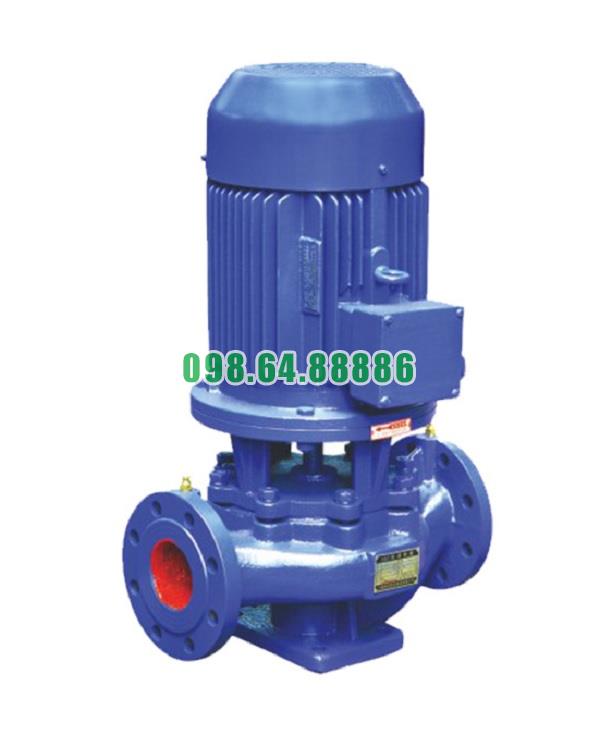

Máy bơm booster inline, tăng áp, bơm đường ống, bơm trục đứng ISG65-200, IRG65-200, 7.5kw, 25m3

Hiệu suất làm việc của Bơm booster inline model ISG65-200, IRG65-200

Hiệu suất vận hành ổn định ở dải lưu lượng rộng

Bơm booster inline model ISG65-200 và IRG65-200 được thiết kế tối ưu hóa thủy lực, giúp duy trì hiệu suất vận hành ổn định trên một dải lưu lượng lớn. Dù hoạt động ở lưu lượng thấp hay cao, bơm vẫn đảm bảo hiệu suất đạt mức 70%–85%, giúp tiết kiệm năng lượng và giảm hao phí cơ học. Nhờ cấu tạo đồng trục, tổn thất năng lượng tại các khớp nối và bộ truyền động gần như bằng 0.

Thiết kế cánh bơm và buồng bơm tối ưu

Cánh bơm ly tâm kín có hình dạng khí động học, hạn chế hiện tượng rối dòng, giúp tối đa hóa lực đẩy nước trong khi giảm thiểu ma sát. Buồng bơm được gia công chính xác với độ nhám bề mặt thấp, từ đó giảm lực cản dòng chảy và nâng cao hiệu suất thủy lực tổng thể.

Động cơ đồng bộ hiệu suất cao

Cả hai model đều sử dụng động cơ điện đạt tiêu chuẩn IE2 hoặc IE3, giúp giảm tiêu thụ điện năng. Việc kết nối trực tiếp giữa trục động cơ và trục bơm giúp hạn chế thất thoát công suất truyền động, từ đó nâng hiệu suất tổng thể lên mức cao hơn so với các loại bơm dùng dây đai hay hộp số.

Hiệu suất bền vững theo thời gian

Vật liệu chế tạo như thép không gỉ, gang cầu FCD, hoặc hợp kim chống mài mòn giúp bơm vận hành ổn định trong môi trường có độ ăn mòn cao mà không ảnh hưởng nhiều đến hiệu suất. Cánh bơm chống biến dạng dưới áp suất lớn, đảm bảo không bị giảm công suất theo thời gian.

Tối ưu hóa theo từng ứng dụng cụ thể

Model ISG65-200 phù hợp với hệ thống tăng áp nước sạch, hệ thống HVAC, phòng cháy chữa cháy, trong khi IRG65-200 được ứng dụng rộng rãi trong bơm nước nóng, nước tuần hoàn hoặc chất lỏng có nhiệt độ cao. Cả hai đều duy trì hiệu suất cao ngay cả khi vận hành trong điều kiện thay đổi áp suất đột ngột.

Hiệu quả chuyển đổi năng lượng

Tỷ lệ chuyển đổi năng lượng từ điện năng sang động năng và sau đó thành áp suất thủy lực luôn đạt trên 75%, một con số rất khả quan cho dòng bơm trục đứng. Việc sử dụng vòng bi chịu lực và phớt cơ khí cao cấp còn giúp giảm tiêu hao công suất do ma sát.

Tiết kiệm năng lượng, giảm chi phí vận hành

Nhờ hiệu suất làm việc cao, bơm ISG65-200 và IRG65-200 giúp giảm chi phí điện năng lên tới 15–30% so với các dòng bơm truyền thống cùng công suất. Ngoài ra, thời gian bảo trì dài hơn và ít hỏng hóc cũng làm giảm chi phí vận hành tổng thể trong suốt vòng đời sản phẩm.

Hiệu suất làm việc của bơm booster inline ISG65-200 và IRG65-200 vượt trội nhờ sự kết hợp đồng bộ giữa thiết kế cơ khí chính xác, động cơ hiệu suất cao và vật liệu bền bỉ. Đây là lựa chọn lý tưởng cho những hệ thống cần vận hành liên tục, ổn định và tiết kiệm năng lượng trong dài hạn

Lắp đặt dễ dàng với Bơm booster inline model ISG65-200, IRG65-200

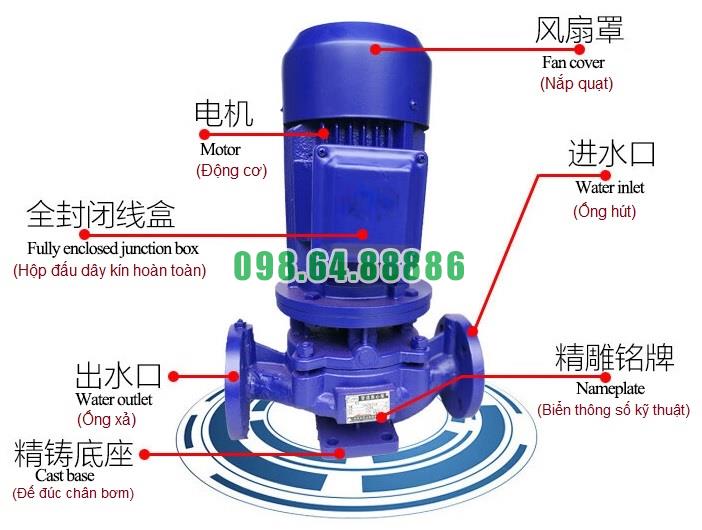

Tổng quan về thiết kế giúp lắp đặt thuận tiện

Bơm booster inline model ISG65-200 và IRG65-200 được thiết kế với kết cấu trục thẳng đứng đồng trục, đầu hút và đầu xả nằm trên một trục thẳng hàng, giúp đơn giản hóa quá trình lắp đặt. Cấu tạo này cho phép bơm được lắp trực tiếp vào hệ thống ống mà không cần thay đổi kết cấu đường ống sẵn có.

Thân bơm nhỏ gọn, tiết kiệm diện tích, phù hợp lắp đặt tại các không gian hạn chế như phòng kỹ thuật, tầng mái hay trạm bơm trung gian trong các tòa nhà cao tầng.

Chuẩn bị trước khi lắp đặt

Để đảm bảo quá trình lắp đặt diễn ra suôn sẻ và an toàn, cần thực hiện các bước chuẩn bị sau:

• Kiểm tra vị trí lắp đặt: Bề mặt phải bằng phẳng, chắc chắn và đủ chịu lực.

• Chuẩn bị đầy đủ thiết bị: Bu lông, đệm cao su chống rung, khớp nối mềm và các dụng cụ chuyên dụng.

• Đảm bảo nguồn điện đạt chuẩn: Nguồn điện phải ổn định, đúng với thông số kỹ thuật của motor (thường là 380V/3 pha/50Hz).

Hướng dẫn lắp đặt cơ bản

Bước 1: Đặt bơm vào vị trí lắp đặt

• Đặt bơm trên bệ đỡ cố định và chắc chắn, sử dụng đế cao su hoặc tấm lót chống rung để giảm tiếng ồn và dao động.

• Canh chỉnh sao cho bơm đứng thẳng đứng tuyệt đối, tránh nghiêng lệch gây ảnh hưởng đến trục và ổ trục.

Bước 2: Kết nối đường ống

• Kết nối đầu hút và đầu xả theo đúng hướng mũi tên trên thân bơm.

• Sử dụng khớp nối mềm để giảm lực rung và đảm bảo kín khít.

• Nếu có thể, lắp thêm van một chiều và van khóa để tiện bảo trì và kiểm soát dòng chảy.

Bước 3: Đấu nối điện

• Đấu điện đúng sơ đồ trên hộp đấu dây, đảm bảo đúng pha – đúng chiều quay.

• Kiểm tra điện áp và nối đất đầy đủ theo tiêu chuẩn an toàn điện.

• Nên dùng rơ le bảo vệ quá tải và mất pha để bảo vệ động cơ trong quá trình vận hành.

Lưu ý kỹ thuật trong quá trình lắp đặt

• Không được để bơm chạy khô khi chưa có nước.

• Sau khi lắp đặt xong, mở nắp thông gió ở đầu bơm để xả hết không khí trong buồng bơm.

• Kiểm tra kỹ độ kín của các mối nối, tránh rò rỉ hoặc lọt khí vào buồng bơm.

Ưu điểm trong quá trình lắp đặt

• Không cần căn chỉnh trục giữa motor và bơm do thiết kế đồng trục.

• Tiết kiệm thời gian và chi phí thi công nhờ thiết kế nhỏ gọn, lắp trực tiếp vào đường ống.

• Dễ dàng thay thế và bảo trì do có thể tháo từng bộ phận mà không cần tháo toàn bộ bơm ra khỏi hệ thống.

Bơm booster inline ISG65-200 và IRG65-200 không chỉ nổi bật về hiệu suất mà còn tối ưu về mặt lắp đặt và bảo trì. Với thiết kế thông minh, kết cấu đơn giản và độ tương thích cao, đây là lựa chọn lý tưởng cho các hệ thống cấp nước dân dụng và công nghiệp hiện đại. Việc lắp đặt dễ dàng giúp tiết kiệm công sức, đảm bảo vận hành ổn định và hiệu quả lâu dài

Thông số kỹ thuật và kích thước bơm model ISG65-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200

Đường cong hiệu suất bơm model ISG65-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200

Phụ kiện và kích thước lắp đặt bơm model ISG65-200

Phương thức lắp đặt bơm model ISG65-200
