Chức năng: Bao bọc toàn bộ cụm cánh bơm và tạo buồng xoắn để dẫn dòng nước từ cánh bơm ra đầu xả.
Vật liệu: Thường được chế tạo từ gang xám FC200, gang cầu FCD450, hoặc inox 304/316 nếu dùng cho nước nóng hoặc môi trường ăn mòn.
Đặc điểm: Dạng thân tròn hoặc xoắn ốc, thiết kế áp suất làm việc tối đa đến 1.6 MPa.
Chức năng: Tạo ra lực ly tâm để hút và đẩy chất lỏng.
Vật liệu: Làm từ inox, đồng, hoặc gang hợp kim, tùy yêu cầu sử dụng.
Loại cánh: Cánh kín toàn phần (closed impeller), đảm bảo hiệu suất cao và giảm tổn thất năng lượng.
Chức năng: Truyền chuyển động quay từ động cơ đến cánh bơm.
Vật liệu: Thép không gỉ (SUS304) hoặc thép hợp kim tôi cứng.
Đặc điểm: Gia công chính xác, cân bằng tốt, đồng tâm hoàn toàn với trục động cơ.
Chức năng: Ngăn không cho nước rò rỉ ra ngoài dọc theo trục quay.
Vật liệu: Gốm, than chì, silicon carbide, hoặc thép không gỉ.
Vị trí lắp đặt: Nằm giữa thân bơm và động cơ, bao quanh trục.
Chức năng: Đỡ và giữ trục bơm quay ổn định, giảm ma sát khi quay.
Loại: Vòng bi bi cầu hoặc bi đũa, dạng kín hoặc hở, có hoặc không có bôi trơn mỡ.
Vị trí: Bên trong thân động cơ và gần cụm trục bơm.
Chức năng: Tạo chuyển động quay cho trục bơm.
Loại động cơ: Động cơ không đồng bộ 3 pha, công suất tương ứng khoảng 7.5–11 kW (tùy phiên bản ISG80-200A).
Cấp bảo vệ: IP54 hoặc IP55, cách điện cấp F.
Gắn trực tiếp lên thân bơm theo phương thẳng đứng (inline vertical).
Chức năng: Giữ cố định toàn bộ cụm bơm, kết nối chắc chắn với nền hoặc hệ thống đường ống.
Đặc điểm: Có các lỗ bắt bulong, thiết kế chắc chắn chống rung và lệch trục.
Chức năng: Che chắn cánh bơm và giữ chặt phớt cơ khí, hỗ trợ lắp ráp dễ dàng.
Vật liệu: Gang hoặc inox tùy phiên bản.
Vai trò: Đảm bảo độ kín, hạn chế rò rỉ và bảo vệ phần quay bên trong.
Cấu tạo bộ phận chính của bơm tăng áp trục đứng model ISG80-200A, IRG80-200A được tối ưu hóa để đảm bảo hiệu suất vận hành cao, độ bền cơ học lớn và khả năng làm việc ổn định trong các hệ thống cấp nước, điều áp và HVAC. Mỗi bộ phận đóng vai trò cụ thể, phối hợp chặt chẽ để tạo ra dòng chảy liên tục, áp suất ổn định và hoạt động bền bỉ. Việc hiểu rõ cấu tạo sẽ giúp người vận hành dễ dàng trong lắp đặt, bảo trì và khai thác hiệu quả thiết bị trong thời gian dài
Trong bơm ly tâm trục đứng dòng ISG80-200A và IRG80-200A, phớt trục (mechanical seal) là bộ phận quan trọng có nhiệm vụ ngăn chất lỏng bên trong buồng bơm thoát ra ngoài qua khe hở giữa trục quay và vỏ tĩnh. Bộ phớt thường được lắp đặt tại vị trí kết nối giữa đầu bơm và động cơ, tiếp giáp trực tiếp với trục quay.
Do trục bơm luôn quay ở tốc độ cao trong điều kiện áp suất và nhiệt độ nhất định, nên nếu không có phớt, chất lỏng sẽ dễ dàng rò rỉ ra ngoài gây mất áp, tổn thất năng lượng, đồng thời làm hỏng bạc đạn và các thiết bị điện xung quanh.
Hệ thống phớt cơ khí trong model ISG/IRG thường sử dụng kiểu phớt đơn (single mechanical seal), gồm các thành phần chính:
Mặt tĩnh (stationary seat): làm bằng gốm, silic cacbua hoặc carbon, được gắn cố định trong buồng làm kín.
Mặt quay (rotary face): gắn liền với trục, quay cùng trục khi bơm hoạt động.
Lò xo đẩy (spring): tạo lực ép mặt quay và mặt tĩnh sát vào nhau.
Vòng đệm (O-ring, gasket): ngăn rò rỉ tại các tiếp điểm giữa phớt với trục và vỏ bơm.
Tùy vào ứng dụng, có thể thay bằng phớt đôi hoặc phớt có bù áp suất (balanced seal), nhưng trong hệ thống cấp nước thông thường thì phớt đơn vẫn đáp ứng hiệu quả cao.
Khi bơm hoạt động:
Trục quay kéo theo mặt quay của phớt quay theo, trong khi mặt tĩnh vẫn đứng yên.
Giữa hai mặt phớt có một lớp màng chất lỏng rất mỏng (film lubrication) nằm giữa, vừa có tác dụng bôi trơn vừa đóng vai trò làm kín.
Áp lực lò xo giúp hai mặt phớt ép sát nhau với lực ổn định, đảm bảo không tạo khe hở quá lớn cho chất lỏng đi qua.
Nhờ bề mặt tiếp xúc được gia công chính xác và vật liệu chống mài mòn, hệ thống phớt có thể chịu được áp lực cao và làm việc liên tục nhiều giờ mà không rò rỉ.
Khi bơm ngừng quay, lực lò xo vẫn giữ hai mặt phớt áp sát nhau để tránh rò rỉ nhỏ giọt trong thời gian ngừng.
Làm kín hiệu quả, giảm rò rỉ tối đa trong điều kiện áp cao.
Không cần bảo trì thường xuyên nếu nguồn nước sạch và được lọc trước.
Hoạt động ổn định với trục quay tốc độ cao, nhờ thiết kế đồng trục chính xác.
Dễ dàng thay thế khi hư hỏng mà không cần tháo toàn bộ bơm.
Chất lượng chất lỏng: nước chứa cát, bùn hoặc hóa chất mài mòn sẽ gây mòn mặt phớt nhanh.
Áp lực và nhiệt độ: vượt ngưỡng thiết kế có thể làm phớt vỡ hoặc biến dạng.
Lắp đặt sai lệch trục: gây rung, lệch tâm dẫn đến hở phớt và rò rỉ.
Khởi động khô (dry running): vận hành khi chưa có nước khiến hai mặt phớt cọ xát khô, dễ hỏng.
Hệ thống phớt trục trong bơm tăng áp trục đứng ISG80-200A, IRG80-200A đóng vai trò quyết định trong việc giữ kín buồng bơm, đảm bảo vận hành liên tục, không rò rỉ và kéo dài tuổi thọ toàn bộ thiết bị. Nguyên lý hoạt động dựa trên cơ chế hai mặt tiếp xúc ma sát chính xác cao, với màng chất lỏng bôi trơn mỏng. Việc hiểu rõ cách làm việc và điều kiện ảnh hưởng giúp người sử dụng nâng cao hiệu quả bảo trì và kéo dài tuổi thọ cho hệ thống bơm
https://vietnhat.company/bom-nuoc-ly-tam-truc-dung-isg80200a-day-cao-13m.html

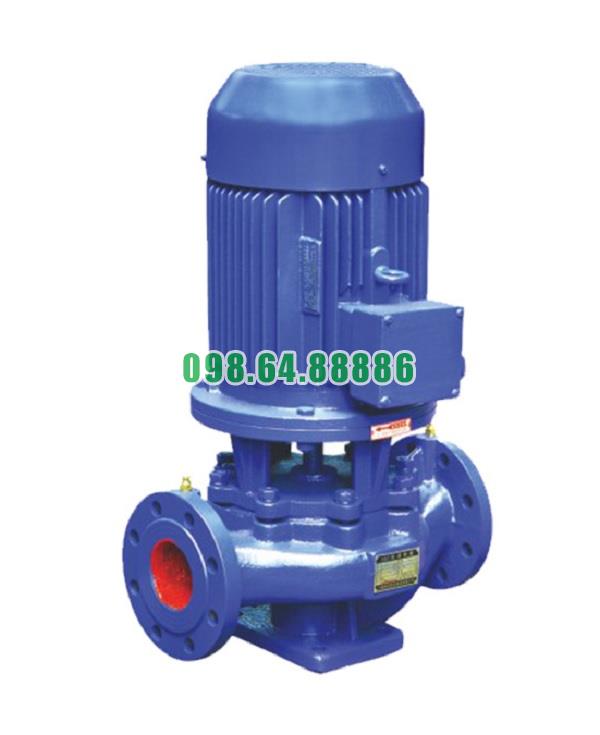

Máy bơm tăng áp trục đứng, bơm inline, booster inline ISG80-200A, IRG80-200A 11kw
