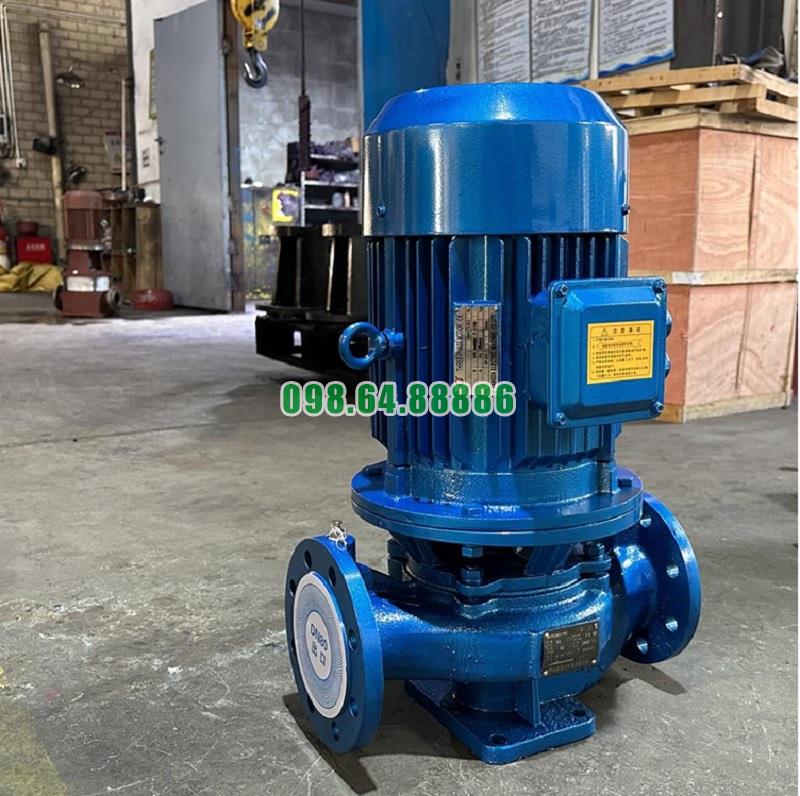

Máy bơm đường ống trục đứng, inline, tăng áp model ISG80-315B, IRG80-315B 30kw, 43m3, 93m

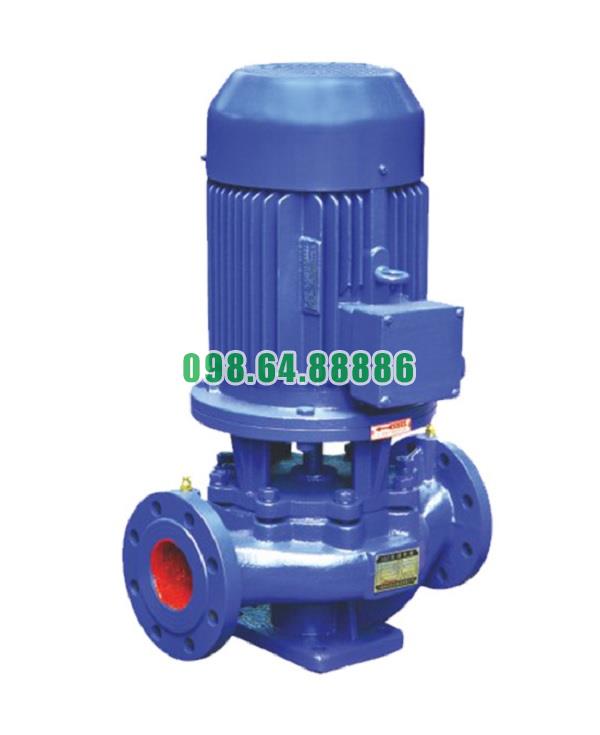

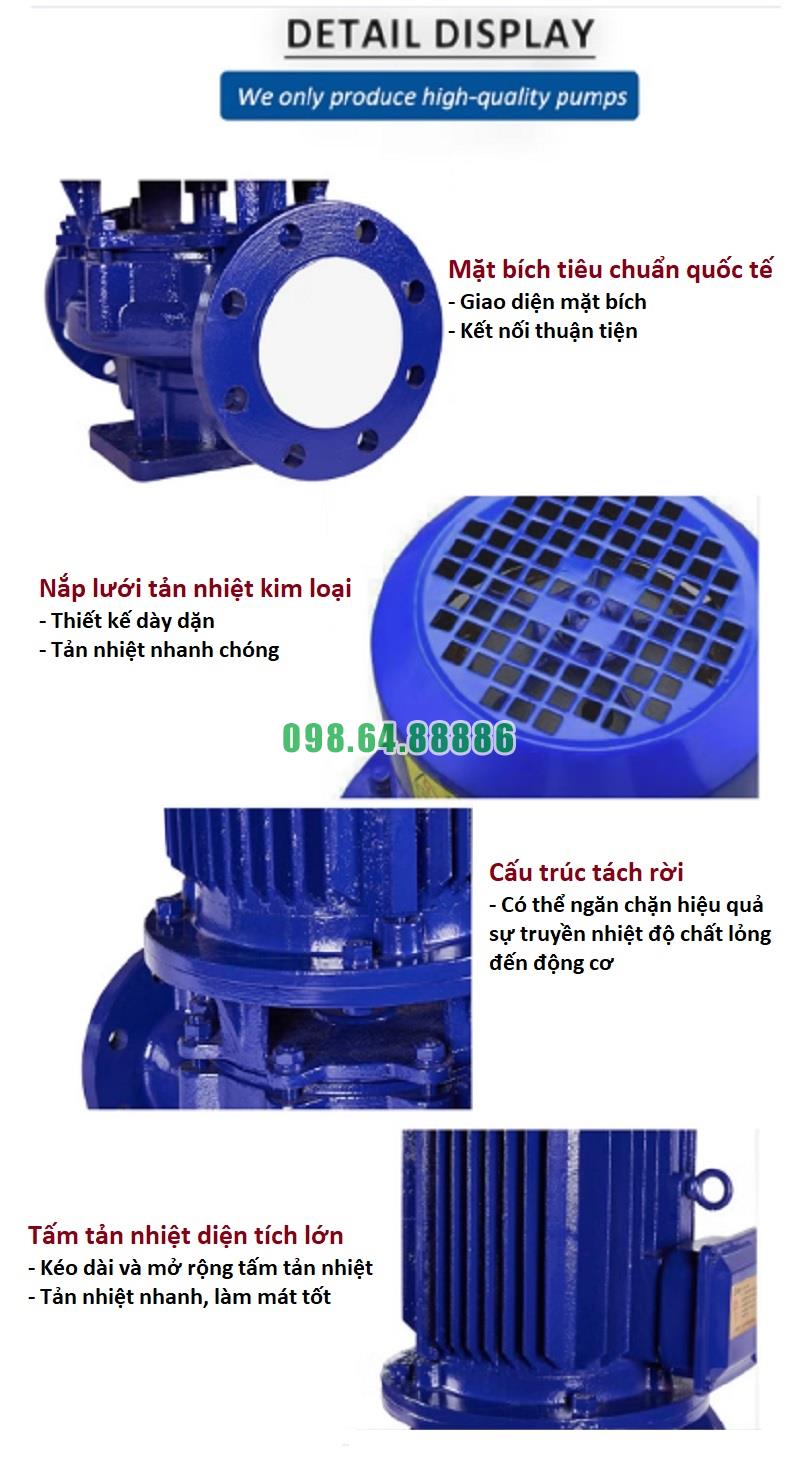

Cấu tạo đầu bơm của bơm đường ống trục đứng model ISG80-315B, IRG80-315B

1. Vỏ đầu bơm (Pump Casing)

Phần vỏ đầu bơm được chế tạo từ gang đúc chất lượng cao hoặc thép không gỉ (tùy phiên bản). Đây là bộ phận bao quanh toàn bộ buồng bơm, có vai trò bảo vệ các chi tiết bên trong và tạo khoang chứa cho dòng chất lỏng di chuyển. Thiết kế của vỏ đầu bơm dạng inline trục đứng, giúp kết nối trực tiếp với đường ống hút và xả, thuận tiện trong lắp đặt.

2. Cánh bơm (Impeller)

Cánh bơm là chi tiết quan trọng nhất trong đầu bơm của ISG80-315B, IRG80-315B. Cánh thường có dạng kín, được cân bằng động chính xác để giảm rung lắc khi vận hành. Chất liệu phổ biến là gang hoặc inox chống ăn mòn. Khi trục quay, cánh bơm truyền động năng cho chất lỏng, tạo ra áp suất và lưu lượng ổn định.

3. Trục bơm (Pump Shaft)

Trục bơm nối trực tiếp với động cơ điện, có nhiệm vụ truyền mô-men xoắn từ động cơ đến cánh bơm. Trục được gia công từ thép hợp kim bền bỉ, chịu tải trọng cao, bề mặt được xử lý để chống mài mòn. Trục bơm thường đi kèm với vòng bi nhằm đảm bảo độ đồng tâm và giảm ma sát.

4. Buồng bơm (Pump Chamber)

Đây là khoang chứa nơi chất lỏng được hút vào và được gia tốc nhờ cánh bơm. Buồng bơm trong ISG80-315B, IRG80-315B được thiết kế chính xác theo nguyên lý thủy lực, giúp tối ưu hóa hiệu suất, giảm tổn thất năng lượng và hạn chế hiện tượng xâm thực (cavitation).

5. Phớt cơ khí (Mechanical Seal)

Để ngăn ngừa hiện tượng rò rỉ nước tại vị trí trục xuyên qua vỏ bơm, đầu bơm được trang bị phớt cơ khí. Đây là chi tiết quan trọng, gồm hai mặt ma sát ép sát vào nhau, giữ cho buồng bơm kín hoàn toàn. Phớt cơ khí chất lượng cao giúp bơm vận hành ổn định, hạn chế bảo trì thường xuyên.

6. Cửa hút và cửa xả (Suction & Discharge Port)

Đầu bơm có cửa hút bố trí thẳng hàng với đường ống đầu vào và cửa xả nối trực tiếp với đường ống đầu ra. Thiết kế này giúp bơm dạng inline trục đứng có thể lắp trực tiếp vào hệ thống đường ống mà không cần thay đổi kết cấu đường ống hiện hữu.

7. Vòng bi đỡ và nắp che

Phần đầu bơm còn được tích hợp vòng bi đỡ để giảm ma sát và giữ trục bơm luôn ổn định khi quay tốc độ cao. Nắp che ngoài cùng có tác dụng bảo vệ phớt cơ khí và vòng bi, đồng thời tạo độ kín cho toàn bộ đầu bơm.

Cấu tạo đầu bơm của bơm đường ống trục đứng ISG80-315B, IRG80-315B được thiết kế chắc chắn, tối ưu cho hiệu suất thủy lực cao và độ bền lâu dài. Các chi tiết quan trọng như vỏ bơm, cánh bơm, trục bơm, phớt cơ khí và buồng bơm đều được chế tạo từ vật liệu chất lượng, đảm bảo khả năng chống rò rỉ, chống ăn mòn và duy trì áp lực ổn định. Chính nhờ thiết kế kỹ lưỡng này mà dòng bơm ISG80-315B, IRG80-315B luôn được đánh giá cao trong các hệ thống cấp nước và tăng áp hiện đại.

Cơ chế hút và đẩy của bơm đường ống trục đứng model ISG80-315B, IRG80-315B

Cơ chế hút

Bơm đường ống trục đứng model ISG80-315B, IRG80-315B hoạt động theo nguyên lý ly tâm. Khi cánh bơm quay với tốc độ cao, tại mắt hút của cánh bơm hình thành một vùng áp suất thấp. Nhờ sự chênh lệch áp suất giữa nguồn chứa chất lỏng và buồng bơm, chất lỏng được hút vào bên trong. Quá trình này diễn ra liên tục, đảm bảo dòng chất lỏng luôn được cấp vào cánh bơm.

Cơ chế đẩy

Sau khi chất lỏng đi vào buồng bơm, lực ly tâm sẽ tác động mạnh lên nó. Cánh bơm truyền động năng cho chất lỏng, khiến chất lỏng được đẩy văng ra phía rìa ngoài của cánh. Tại đây, chất lỏng nhận thêm năng lượng áp suất và năng lượng động năng, sau đó được dẫn theo hướng buồng xoắn ra cửa xả. Nhờ vậy, dòng chảy ra ngoài có áp lực cao hơn, đủ để di chuyển xa trong hệ thống đường ống.

Sự kết hợp hút – đẩy liên tục

Điểm nổi bật trong cơ chế hút và đẩy của bơm ISG80-315B, IRG80-315B là sự vận hành tuần hoàn và liên tục:

• Vùng hút luôn tạo áp suất thấp để kéo chất lỏng vào.

• Vùng đẩy liên tục tạo áp suất cao để đưa chất lỏng ra ngoài.

• Quá trình nối tiếp này giúp bơm duy trì dòng chảy ổn định, lưu lượng đều và hiệu suất cao.

Ưu điểm trong thực tiễn

• Độ ổn định cao: nhờ cơ chế hút – đẩy đều đặn, dòng nước không bị gián đoạn.

• Áp lực mạnh: thích hợp cho hệ thống cấp nước tòa nhà, phòng cháy chữa cháy.

• Tiết kiệm diện tích: trục đứng cho phép lắp đặt gọn gàng trong không gian hẹp.

Cơ chế hút và đẩy của bơm đường ống trục đứng ISG80-315B, IRG80-315B là sự kết hợp chặt chẽ giữa nguyên lý ly tâm và thiết kế tối ưu của cánh bơm, giúp chất lỏng được hút vào dễ dàng và đẩy ra với áp lực mạnh mẽ. Đây là yếu tố cốt lõi tạo nên hiệu quả vận hành và ứng dụng rộng rãi của dòng bơm này trong công nghiệp và dân dụng.

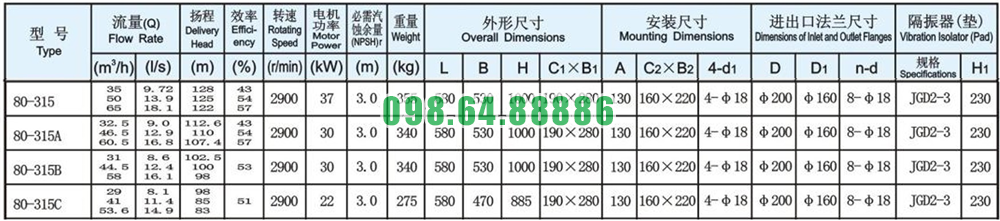

Thông số kỹ thuật và kích thước bơm model ISG80-315B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-315B

Đường cong hiệu suất bơm model ISG80-315B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-315B

Phụ kiện và kích thước lắp đặt bơm model ISG80-315B

Phương thức lắp đặt bơm model ISG80-315B
