Để đạt hiệu quả cao nhất, bơm ISG50-200A, IRG50-200A nên được lắp đặt gần nguồn nước, với đường ống hút ngắn, thẳng và ít co khúc. Việc này giúp:
Giảm hiện tượng xâm thực (cavitation)
Hạn chế tụt áp đầu vào
Giúp bơm hút nước nhanh, ổn định lưu lượng
Nên tránh lắp bơm xa bể chứa, bể ngầm hoặc hồ kỹ thuật, vì đường ống hút dài sẽ làm tăng tổn thất thủy lực.
Bơm ly tâm không có khả năng hút mạnh như bơm chân không, do đó nên lắp ở vị trí:
Thấp hơn mực nước hút để tạo điều kiện hút tự nhiên
Ngang bằng mặt nước nếu có van một chiều giữ nước hoặc thiết bị mồi nước hỗ trợ
Điều này đặc biệt quan trọng với ISG50-200A trong hệ thống cấp nước sinh hoạt, và với IRG50-200A khi dùng trong tuần hoàn nước nóng kín.
Bơm cần được gắn cố định trên nền bê tông hoặc khung thép chắc chắn, bằng phẳng để:
Hạn chế rung động và tiếng ồn
Tránh lệch trục trong quá trình vận hành
Giữ độ đồng tâm giữa trục bơm và trục động cơ
Có thể sử dụng cao su chống rung hoặc bulông nở để gia cố chân đế trong môi trường có tải dao động.
Nên bố trí bơm ở nơi:
Dễ kiểm tra, dễ tháo lắp, không bị che chắn bởi đường ống, tường kỹ thuật hoặc thiết bị khác
Có khoảng cách đủ giữa các bơm nếu lắp song song
Có nắp che hoặc mái lợp nếu lắp đặt ngoài trời để tránh nắng, mưa và bụi bẩn
Không nên lắp bơm ở nơi ẩm thấp, ngập nước hoặc thiếu thông gió, vì có thể ảnh hưởng đến motor điện và phớt cơ khí.
Bơm nên lắp gần tủ điện điều khiển trung tâm hoặc biến tần, giúp:
Dễ kết nối dây nguồn, dây tín hiệu
Giảm chiều dài dây dẫn, hạn chế sụt áp
Thuận tiện cho việc giám sát và thao tác vận hành
Nên sử dụng ống luồn dây kín nước hoặc ống ruột gà bọc thép để tăng độ bền hệ thống điện trong môi trường ẩm hoặc nóng.
Vì là bơm trục đứng, việc căn chỉnh thẳng đứng và đồng tâm là rất quan trọng. Khi lắp đặt, cần:
Dùng thước thủy hoặc thiết bị cân bằng laser để hiệu chỉnh bơm đứng tuyệt đối
Đảm bảo mặt bích đầu hút và đầu xả không bị lệch tâm khi nối với hệ thống đường ống
Việc sai lệch trục sẽ gây rung, mòn ổ trục và giảm tuổi thọ bơm.
Để đảm bảo hiệu suất vận hành, độ bền và an toàn kỹ thuật, bơm trục thẳng đứng ISG50-200A, IRG50-200A thường được trang bị hoặc đề xuất lắp kèm các phụ kiện chuyên dụng. Những phụ kiện này không chỉ hỗ trợ quá trình lắp đặt thuận tiện hơn mà còn giúp bơm hoạt động ổn định, dễ dàng kiểm soát và bảo trì.
Đây là phụ kiện tiêu chuẩn để liên kết bơm với đường ống hút và xả
Mặt bích thường được gia công theo chuẩn JIS10K, DIN PN16 hoặc ANSI 150
Đi kèm với mặt bích là gioăng cao su làm kín và bộ bulông siết chặt
Lắp tại đường ống xả để ngăn nước chảy ngược khi bơm dừng hoạt động
Giúp bảo vệ cánh bơm và phớt cơ khí khỏi áp lực ngược
Loại van phổ biến là van lá lật, van nâng hoặc van đĩa kép
Lắp ở cả đầu hút và đầu xả để tiện cho việc bảo trì, tháo lắp bơm
Cho phép cô lập bơm khỏi hệ thống đường ống mà không cần xả toàn bộ nước
Có thể sử dụng van cổng hoặc van bướm tùy quy mô hệ thống
Gắn tại đầu xả hoặc trên tủ điều khiển để giám sát áp lực làm việc của bơm
Giúp phát hiện sớm các bất thường như tụt áp, tắc nghẽn hoặc quá tải
Có thể kết hợp với rơ-le áp suất hoặc cảm biến áp suất điện tử
Lắp tại đầu hút để ngăn cặn, rác, dị vật lọt vào cánh bơm
Bảo vệ cánh bơm, phớt cơ khí và buồng bơm khỏi bị ăn mòn, kẹt cơ học
Thường là lọc inox dạng rổ hoặc dạng lưới chịu áp lực
Lắp giữa bơm và hệ thống đường ống để hấp thụ rung động và sai lệch nhẹ giữa các đầu nối
Giảm truyền lực rung ra sàn móng và hệ thống ống
Vật liệu thường là cao su lõi thép hoặc inox gợn sóng
Tủ điện giúp khởi động bơm, bảo vệ motor và cài đặt chế độ làm việc
Tích hợp các chức năng như bảo vệ quá dòng, mất pha, rơ-le nhiệt, hẹn giờ
Biến tần cho phép điều chỉnh tốc độ quay của bơm, tiết kiệm điện và điều áp linh hoạt
Luôn cần có sẵn phớt dự phòng đúng kích thước và chủng loại
Các loại phổ biến gồm Carbon-Ceramic, SiC-SiC, Tungsten-Viton
Phớt là bộ phận hao mòn nhanh nên thường xuyên cần thay thế định kỳ
Dùng cho các mặt bích và buồng bơm để ngăn rò rỉ nước tại các điểm nối
Vật liệu phổ biến là EPDM, NBR, PTFE, phù hợp với môi trường nước sạch, nước nóng hoặc hóa chất nhẹ
Phụ kiện cơ khí hỗ trợ lắp chặt mặt bích, chân đế và các khớp nối
Được mạ kẽm hoặc làm bằng inox để chịu lực và chống ăn mòn
Bơm cần được đặt lên bệ thép hoặc bê tông vững chắc, có thể lót cao su giảm chấn
Một số model có sẵn chân hàn hoặc chân đúc, cho phép cố định dễ dàng vào nền
Giúp theo dõi nhiệt độ của motor hoặc vòng bi, tự động ngắt khi quá nhiệt
Đảm bảo an toàn khi vận hành liên tục hoặc trong môi trường nóng ẩm

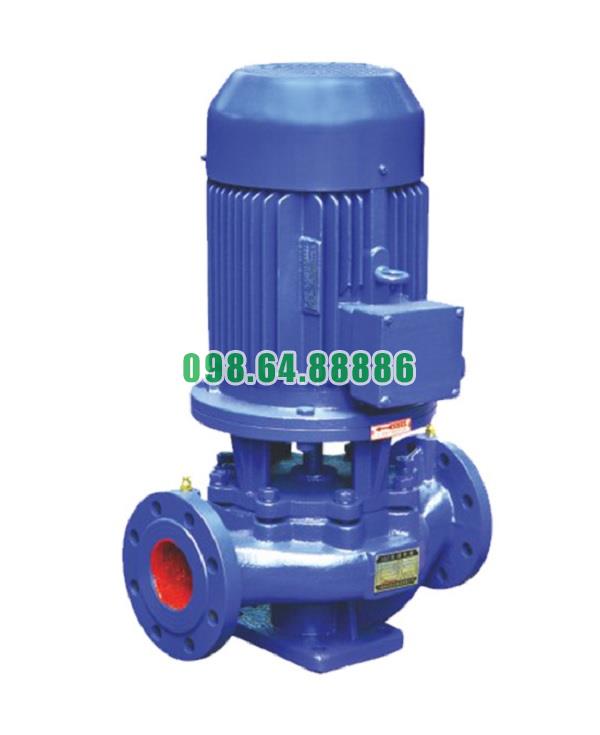

Bơm trục thẳng đứng model ISG50-200A, bơm IRG50-200A hiệu suất 3.25 L/s
13.824.000 VND
