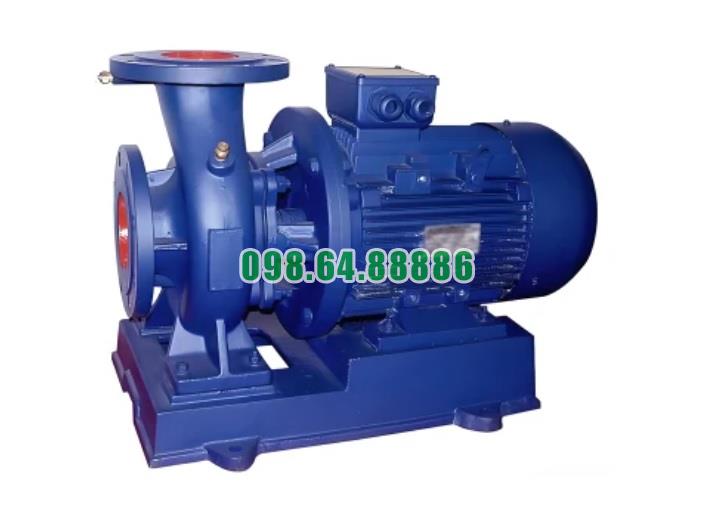

Bơm nước nằm ngang SLW100-ISW100-250-I gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác
Bơm nước nằm ngang SLW100-ISW100-250-I là một dòng bơm ly tâm mạnh mẽ, được thiết kế để có hiệu suất tối ưu và độ bền cao. Bơm này bao gồm nhiều bộ phận quan trọng, mỗi bộ phận đóng vai trò riêng trong quá trình vận hành của bơm. Dưới đây là mô tả chi tiết về các bộ phận cấu thành của bơm:
1. Thân máy (Pump casing)
- Chức năng: Thân máy là bộ phận chính của bơm, nơi chứa tất cả các thành phần cơ khí và giúp dẫn hướng dòng nước vào và ra khỏi bơm.
- Vật liệu: Thân bơm thường được làm từ thép không gỉ IHWB, giúp bảo vệ bơm khỏi sự ăn mòn và tăng cường độ bền trong suốt quá trình sử dụng.
- Đặc điểm:
- Thiết kế của thân máy được tối ưu để giúp dòng nước đi qua một cách mượt mà, giảm thiểu sự tắc nghẽn hoặc xoáy, từ đó cải thiện hiệu suất bơm.
- Cửa hút và cửa xả được bố trí sao cho dòng chảy vào và ra khỏi bơm không gặp phải sự cản trở, đảm bảo hiệu quả vận hành.
2. Cánh quạt (Impeller)
- Chức năng: Cánh quạt là bộ phận tạo ra lực ly tâm để đẩy nước từ cửa hút vào thân máy và qua cửa xả. Cánh quạt là thành phần quan trọng quyết định đến hiệu suất của bơm.
- Vật liệu: Cánh quạt thường được làm từ thép không gỉ hoặc các hợp kim chịu mài mòn, giúp tăng tuổi thọ của bơm khi tiếp xúc với nước có tính ăn mòn hoặc chất lỏng có chứa tạp chất.
- Đặc điểm:
- Thiết kế cánh quạt giúp tạo ra một dòng chảy ổn định và tối ưu, giảm thiểu tổn thất năng lượng do các hiện tượng xoáy nước.
- Cánh quạt có thể được thiết kế với số lượng cánh quạt khác nhau, tùy thuộc vào yêu cầu về lưu lượng và áp suất.
3. Vỏ bơm (Pump casing cover)
- Chức năng: Vỏ bơm bảo vệ các bộ phận bên trong bơm khỏi tác động của môi trường bên ngoài, như bụi bẩn, nước hay các yếu tố hóa học. Vỏ bơm cũng giúp duy trì áp suất bên trong thân bơm, tránh thất thoát nước trong quá trình vận hành.
- Vật liệu: Thường làm từ thép không gỉ hoặc các vật liệu chịu được tác động của nước và các chất lỏng khác, giúp kéo dài tuổi thọ sản phẩm.
- Đặc điểm:
- Vỏ bơm được thiết kế với cấu trúc chắc chắn, giúp bảo vệ các bộ phận chuyển động bên trong, đồng thời giảm thiểu rung động và tiếng ồn trong quá trình vận hành.
- Được thiết kế với các điểm tháo lắp thuận tiện, giúp cho việc bảo trì, sửa chữa dễ dàng hơn.
4. Phốt cơ khí (Mechanical seal)
- Chức năng: Phốt cơ khí đóng vai trò quan trọng trong việc ngăn ngừa sự rò rỉ của nước hoặc chất lỏng từ các bộ phận quay của bơm ra ngoài môi trường.
- Vật liệu: Phốt cơ khí thường được làm từ các vật liệu chịu mài mòn và có khả năng chịu nhiệt, như gốm, carbon, hoặc kim loại chịu mài mòn, giúp đảm bảo độ kín của bơm và kéo dài tuổi thọ của các bộ phận liên quan.
- Đặc điểm:
- Phốt cơ khí được đặt ở vị trí trục bơm, nơi mà trục và thân bơm tiếp xúc với nhau, giúp ngăn ngừa sự xâm nhập của nước hoặc chất lỏng vào khu vực chứa động cơ.
- Thiết kế này giúp giảm thiểu sự mài mòn giữa các bộ phận chuyển động và bảo vệ bơm khỏi các tác động tiêu cực từ sự rò rỉ nước hoặc hóa chất.
5. Trục bơm (Shaft)
- Chức năng: Trục bơm truyền động quay từ động cơ đến cánh quạt. Đây là bộ phận quan trọng trong việc đảm bảo sự quay đều và ổn định của cánh quạt.
- Vật liệu: Trục bơm thường được làm từ thép không gỉ hoặc thép hợp kim chịu lực để chịu được tải trọng cao và chống mài mòn.
- Đặc điểm:
- Trục bơm có độ chính xác cao, đảm bảo đồng tâm hoàn hảo với các bộ phận khác như cánh quạt và phốt cơ khí.
- Trục phải đảm bảo khả năng chịu lực, tránh bị cong vênh trong suốt quá trình vận hành bơm.
6. Bộ phận động cơ (Motor)
- Chức năng: Động cơ là nguồn cung cấp năng lượng để trục bơm quay, tạo ra lực ly tâm cần thiết cho quá trình bơm nước.
- Đặc điểm:
- Động cơ thường được thiết kế với công suất phù hợp với yêu cầu của bơm, đảm bảo tốc độ quay của trục bơm và cánh quạt luôn ổn định.
- Động cơ có thể được trang bị các tính năng như bảo vệ quá tải, chống ngắn mạch và bảo vệ nhiệt độ để nâng cao độ bền.
7. Các bộ phận khác
- Bộ phận gối đỡ (Bearings): Giúp giảm ma sát và hỗ trợ trục quay ổn định, đảm bảo bơm hoạt động êm ái và hiệu quả.
- Bộ phận điều chỉnh (Adjustment components): Được sử dụng để điều chỉnh hiệu suất hoạt động của bơm, chẳng hạn như điều chỉnh tốc độ dòng chảy hoặc áp suất.
Bơm nước nằm ngang SLW100-ISW100-250-I là một hệ thống bơm ly tâm được cấu tạo từ nhiều bộ phận quan trọng, bao gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác, mỗi bộ phận đóng vai trò quan trọng trong việc duy trì hiệu suất và độ bền của bơm. Các vật liệu chất lượng cao như thép không gỉ IHWB giúp bảo vệ bơm khỏi sự ăn mòn và mài mòn, đồng thời đảm bảo bơm có thể hoạt động hiệu quả trong nhiều điều kiện khắc nghiệt
Bơm nước nằm ngang SLW100-ISW100-250-I ứng dụng trong công nghiệp thực phẩm, dược phẩm
Bơm nước nằm ngang SLW100-ISW100-250-I với đặc điểm thiết kế bền vững và hiệu suất cao, có thể ứng dụng rất hiệu quả trong các ngành công nghiệp thực phẩm và dược phẩm, đặc biệt là trong các quy trình yêu cầu sự vệ sinh nghiêm ngặt và vận hành ổn định. Dưới đây là các ứng dụng cụ thể:
1. Ứng dụng trong ngành công nghiệp thực phẩm:
- Cung cấp nước sạch: Bơm có thể được sử dụng để cung cấp nước tinh khiết cho các quy trình chế biến thực phẩm, đảm bảo chất lượng sản phẩm và an toàn vệ sinh thực phẩm. Bơm này có thể bơm nước từ các nguồn cấp nước hoặc bể chứa vào các hệ thống lọc, khử trùng, hoặc trực tiếp cho các công đoạn chế biến.
- Vận chuyển chất lỏng: Trong ngành chế biến thực phẩm, các chất lỏng như nước trái cây, sữa, hoặc các sản phẩm dạng lỏng khác cần được vận chuyển qua các đường ống, và bơm này có thể đáp ứng yêu cầu về lưu lượng và áp suất cho các quy trình này.
- Xử lý nước thải: Bơm này cũng có thể được sử dụng trong hệ thống xử lý nước thải trong ngành công nghiệp thực phẩm, giúp vận chuyển nước thải qua các giai đoạn lọc và xử lý hóa học hoặc sinh học.
2. Ứng dụng trong ngành dược phẩm:
- Vận chuyển các dung dịch dược phẩm: Trong ngành dược phẩm, bơm có thể được sử dụng để vận chuyển các dung dịch như nước tinh khiết (WFI - Water for Injection) hoặc các dung dịch đặc biệt khác, yêu cầu tuân thủ nghiêm ngặt các tiêu chuẩn về vệ sinh và chất lượng.
- Cung cấp nước tinh khiết cho sản xuất: Bơm có thể tham gia vào quá trình cấp nước sạch cho các phòng lab, sản xuất thuốc tiêm, hay các khu vực sản xuất cần nước tinh khiết và có mức độ an toàn cao.
- Xử lý nước thải dược phẩm: Bơm cũng có thể được sử dụng trong các hệ thống xử lý nước thải trong các nhà máy dược phẩm, nơi việc xử lý nước thải phải đáp ứng các tiêu chuẩn nghiêm ngặt về bảo vệ môi trường và an toàn sức khỏe
Điều kiện làm việc bơm nước nằm ngang SLW100-ISW100-250-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

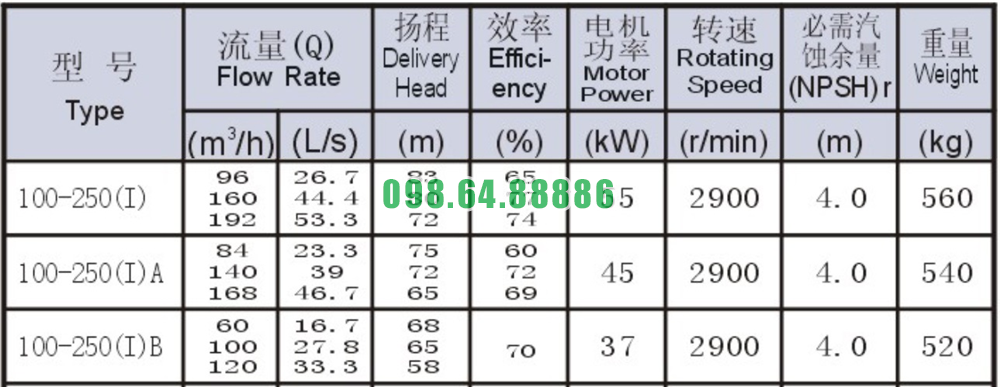

Bảng thông số kỹ thuật bơm nước nằm ngang SLW100-ISW100-250-I

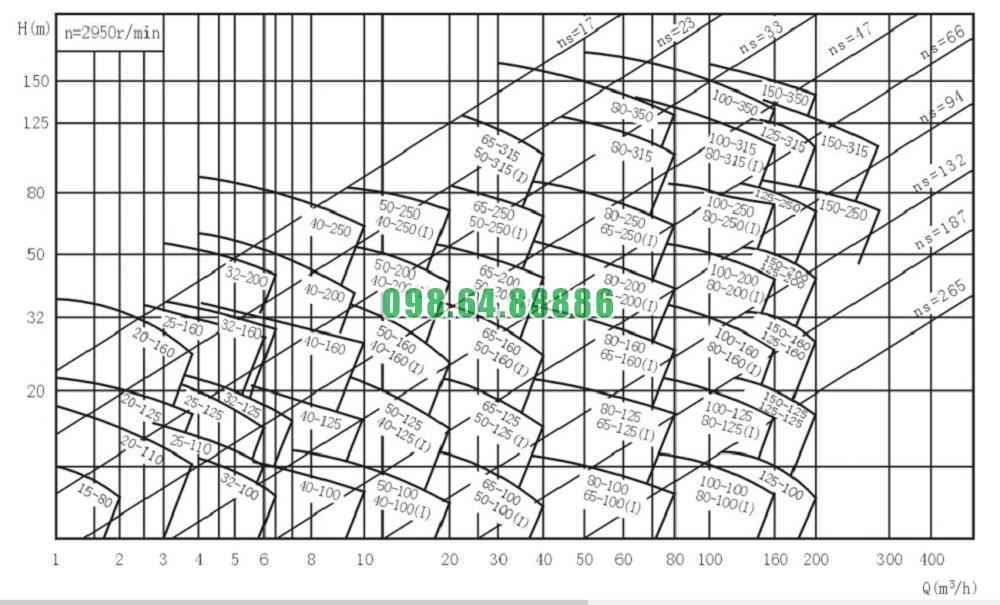

Đường cong hiệu suất bơm nước nằm ngang SLW100-ISW100-250-I

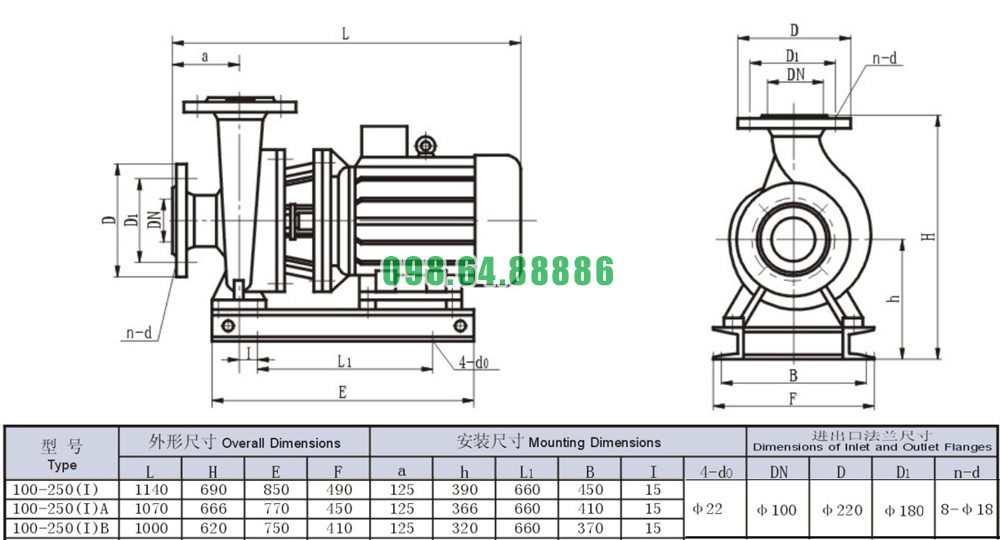

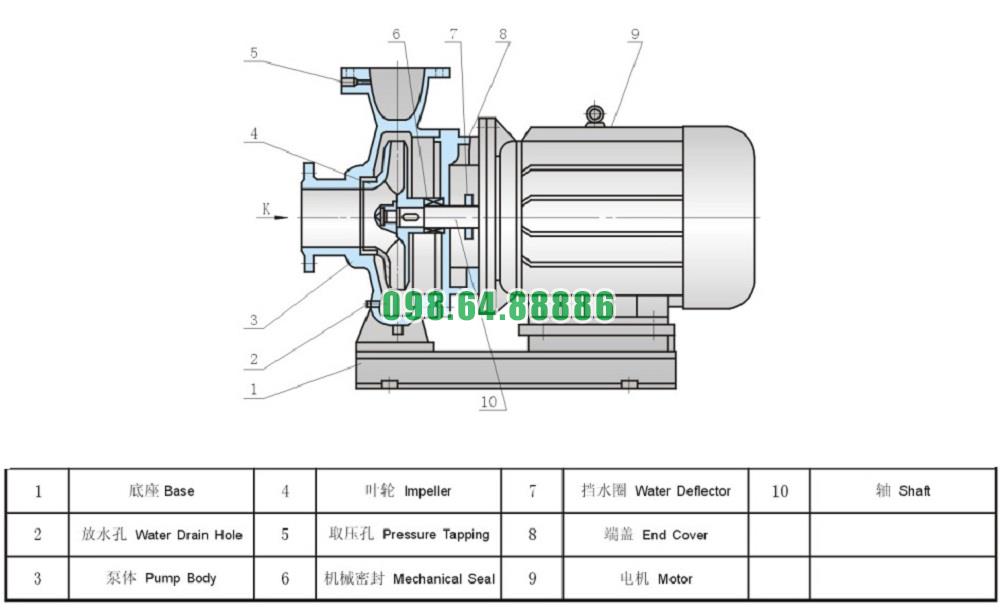

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang SLW100-ISW100-250-I
