Cấu tạo và tính năng bơm li tâm trục ngang SLW65-ISW65-315-I lưu lượng 18.1 L/s hoặc 65 m3/h
Bơm ly tâm trục ngang SLW65-ISW65-315-I với lưu lượng 18.1 L/s hoặc 65 m³/h là một loại bơm được thiết kế để cung cấp dòng chảy ổn định với hiệu suất cao, đáp ứng nhu cầu trong các hệ thống công nghiệp và dân dụng. Cấu tạo và tính năng của bơm này đóng vai trò quan trọng trong việc đảm bảo hiệu quả vận hành và độ bền lâu dài. Dưới đây là mô tả chi tiết về cấu tạo và tính năng của bơm ly tâm trục ngang này:

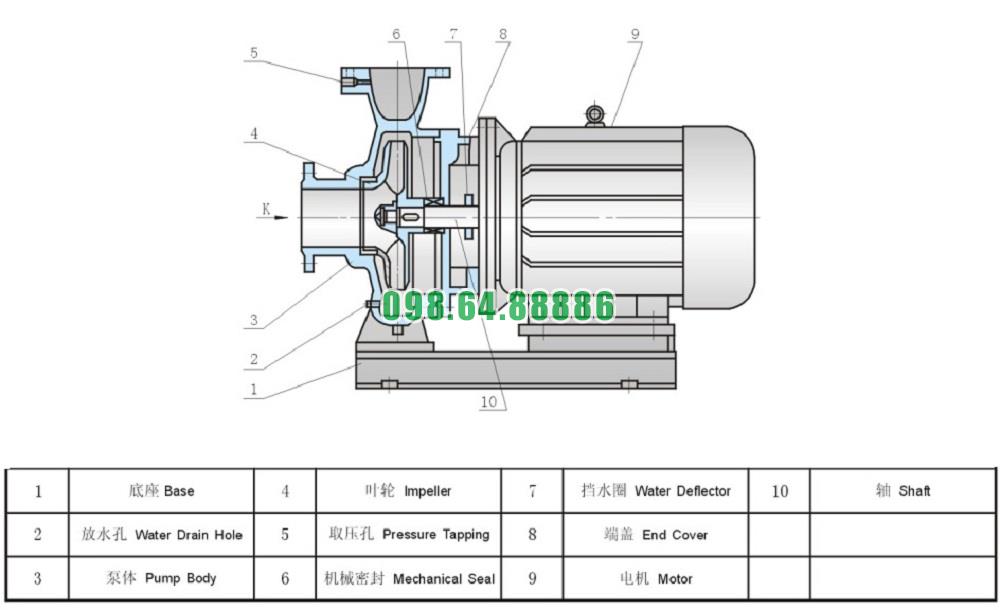

1. Cấu tạo của bơm ly tâm trục ngang SLW65-ISW65-315-I
1.1. Thân bơm (Casing)
- Vật liệu chế tạo: Thân bơm được làm từ các vật liệu chất lượng cao như gang hoặc thép không gỉ, giúp chống ăn mòn và đảm bảo độ bền lâu dài trong các điều kiện vận hành khác nhau.
- Thiết kế: Thân bơm có thiết kế dạng xoắn ốc (volute) để chuyển đổi năng lượng tốc độ của chất lỏng thành năng lượng áp suất, giúp tối ưu hóa dòng chảy và giảm thiểu sự thất thoát năng lượng.
- Tác dụng: Thân bơm bảo vệ các bộ phận bên trong khỏi tác động bên ngoài và giữ cho chất lỏng di chuyển qua bơm một cách liên tục, đồng thời duy trì áp suất cần thiết.
1.2. Cánh quạt (Impeller)
- Vật liệu: Cánh quạt được làm từ thép không gỉ hoặc hợp kim đồng, giúp chống mài mòn và tăng độ bền.
- Thiết kế: Cánh quạt có thiết kế dạng kín hoặc nửa kín để tăng cường khả năng đẩy nước và tạo lực ly tâm. Số lượng và kích thước cánh quạt được tính toán kỹ lưỡng để tối ưu hóa lưu lượng và áp suất.
- Chức năng: Cánh quạt chuyển hóa năng lượng cơ học từ động cơ thành năng lượng động học để đẩy nước từ trung tâm ra ngoài bơm với lưu lượng lớn và áp suất cao.
1.3. Trục bơm (Pump Shaft)
- Vật liệu: Trục bơm thường được làm từ thép hợp kim hoặc thép không gỉ để chịu được lực momen xoắn lớn và có độ bền cao trong điều kiện hoạt động liên tục.
- Chức năng: Trục bơm kết nối động cơ với cánh quạt và truyền động lực từ động cơ đến cánh quạt để tạo ra dòng chảy.
1.4. Phốt trục (Shaft Seal)
- Chức năng: Phốt trục ngăn ngừa sự rò rỉ nước ở điểm kết nối giữa trục bơm và thân bơm, đảm bảo hệ thống bơm vận hành khép kín.
- Vật liệu: Phốt trục thường được làm từ carbon hoặc ceramic để chống mài mòn và chịu được áp suất cao.
1.5. Vỏ bơm (Pump Housing)
- Chức năng: Vỏ bơm bao bọc các bộ phận bên trong như cánh quạt và trục, bảo vệ chúng khỏi các yếu tố bên ngoài và đảm bảo dòng chảy được điều khiển chính xác.
- Vật liệu: Vỏ bơm thường được làm từ gang hoặc thép không gỉ để tăng cường khả năng chịu áp lực và chống ăn mòn.
1.6. Động cơ (Motor)
- Công suất: Bơm SLW65-ISW65-315-I thường đi kèm với động cơ mạnh, có công suất từ 30 đến 37 kW, đủ khả năng vận hành ở tốc độ cao và lưu lượng lớn.
- Chức năng: Động cơ cung cấp năng lượng cho trục bơm quay và từ đó tạo ra lưu lượng nước cần thiết để đáp ứng yêu cầu hệ thống.
2. Tính năng của bơm ly tâm trục ngang SLW65-ISW65-315-I
2.1. Lưu lượng lớn
- Lưu lượng 18.1 L/s (65 m³/h): Với khả năng cung cấp dòng chảy lớn, bơm ly tâm trục ngang SLW65-ISW65-315-I phù hợp với các ứng dụng yêu cầu lưu lượng cao như hệ thống cấp nước, xử lý nước thải, và các quy trình công nghiệp.
2.2. Hiệu suất cao
- Chuyển đổi năng lượng hiệu quả: Thiết kế tối ưu của cánh quạt và thân bơm giúp chuyển đổi năng lượng cơ học từ động cơ thành năng lượng động học của chất lỏng với hiệu suất cao, giảm thiểu tổn thất năng lượng.
- Tiết kiệm năng lượng: Bơm được thiết kế để giảm thiểu tổn thất do ma sát và tăng hiệu quả vận hành, từ đó giúp tiết kiệm năng lượng trong quá trình hoạt động dài hạn.
2.3. Khả năng chịu áp lực tốt
- Chịu áp lực cao: Nhờ cấu tạo từ vật liệu chất lượng cao, bơm có khả năng chịu được áp suất lớn, phù hợp với các ứng dụng yêu cầu áp lực nước mạnh và ổn định, như trong hệ thống làm mát hoặc bơm nước lên cao.
2.4. Vận hành ổn định và bền bỉ
- Hoạt động liên tục: Bơm SLW65-ISW65-315-I được thiết kế để hoạt động liên tục trong thời gian dài mà không gặp vấn đề về quá nhiệt hay hỏng hóc, nhờ có hệ thống làm mát tốt và động cơ bền bỉ.
- Giảm rung động và tiếng ồn: Với thiết kế cân bằng tốt, bơm hoạt động êm ái, ít rung động và giảm thiểu tiếng ồn, làm cho nó phù hợp với các ứng dụng yêu cầu môi trường làm việc yên tĩnh.
2.5. Dễ lắp đặt và bảo trì
- Thiết kế nhỏ gọn: Bơm có thiết kế gọn nhẹ và dễ dàng lắp đặt, tiết kiệm không gian và thời gian khi lắp đặt trong hệ thống đường ống.
- Dễ bảo trì: Các bộ phận của bơm như phốt cơ khí, cánh quạt, và trục bơm có thể dễ dàng tháo rời để kiểm tra và bảo trì định kỳ, giúp kéo dài tuổi thọ bơm và giảm chi phí vận hành.
2.6. Ứng dụng đa dạng
- Công nghiệp: Bơm SLW65-ISW65-315-I thích hợp cho các ứng dụng công nghiệp như cấp nước cho nhà máy, xử lý nước thải, và các hệ thống tuần hoàn nước.
- Hệ thống dân dụng: Bơm cũng có thể được sử dụng trong các hệ thống cấp nước cho tòa nhà cao tầng, hệ thống tưới tiêu nông nghiệp, và hệ thống làm mát công nghiệp.
Bơm ly tâm trục ngang SLW65-ISW65-315-I với lưu lượng 18.1 L/s hoặc 65 m³/h là một lựa chọn hiệu quả cho nhiều ứng dụng công nghiệp và dân dụng. Cấu tạo từ các vật liệu chất lượng cao như thép không gỉ và gang, cùng với thiết kế tối ưu, giúp bơm đạt hiệu suất cao, vận hành bền bỉ, dễ bảo trì, và thích ứng với các điều kiện làm việc khắc nghiệt
Lưu ý khi sử dụng bơm li tâm trục ngang SLW65-ISW65-315-I lưu lượng 18.1 L/s hoặc 65 m3/h
Khi sử dụng bơm ly tâm trục ngang SLW65-ISW65-315-I với lưu lượng 18.1 L/s hoặc 65 m³/h, có một số lưu ý quan trọng giúp đảm bảo bơm hoạt động hiệu quả và an toàn. Dưới đây là những điểm cần lưu ý khi vận hành bơm với lưu lượng lớn này:
1. Kiểm tra hệ thống trước khi khởi động
- Kiểm tra nước mồi: Đảm bảo buồng bơm luôn có đủ nước mồi trước khi khởi động để tránh hiện tượng chạy khô, có thể gây hỏng phớt trục và các bộ phận bên trong.
- Đảm bảo đường ống không bị tắc nghẽn: Trước khi khởi động, kiểm tra đường ống dẫn nước vào và ra khỏi bơm để đảm bảo không có vật cản hoặc cặn bẩn gây tắc nghẽn, điều này đặc biệt quan trọng khi bơm hoạt động với lưu lượng lớn như 18.1 L/s hoặc 65 m³/h.
2. Giám sát lưu lượng và áp suất
- Kiểm tra lưu lượng thực tế: Dù bơm có khả năng bơm với lưu lượng 65 m³/h, nhưng lưu lượng thực tế trong quá trình vận hành có thể bị ảnh hưởng bởi các yếu tố như tổn thất áp suất trong đường ống, độ cao bơm, hoặc điều kiện nước. Do đó, cần sử dụng các thiết bị đo lường để kiểm tra lưu lượng nước thực tế khi bơm đang hoạt động.
- Giám sát áp suất: Đảm bảo áp suất đầu vào và đầu ra của bơm không vượt quá mức cho phép. Nếu phát hiện sự sụt giảm áp suất hoặc áp suất đầu ra không đạt yêu cầu, cần kiểm tra hệ thống đường ống và các van điều tiết để đảm bảo bơm hoạt động bình thường.
3. Kiểm soát nhiệt độ của động cơ và bơm
- Theo dõi nhiệt độ động cơ: Khi bơm hoạt động ở lưu lượng lớn, động cơ có thể bị quá tải và sinh nhiệt nhiều hơn. Cần giám sát nhiệt độ động cơ để đảm bảo không vượt quá giới hạn cho phép. Nếu phát hiện nhiệt độ tăng cao, ngừng hoạt động ngay và kiểm tra hệ thống làm mát hoặc nguồn điện.
- Kiểm tra hệ thống làm mát: Đảm bảo rằng bơm và động cơ có không gian thông thoáng và hệ thống làm mát (nếu có) hoạt động hiệu quả, giúp tránh tình trạng quá nhiệt khi vận hành liên tục ở lưu lượng lớn.
4. Bảo vệ chống chạy khô
- Sử dụng các cảm biến mực nước: Để bảo vệ bơm khỏi hiện tượng chạy khô khi không có đủ nước trong buồng bơm hoặc nguồn cấp nước bị gián đoạn, cần lắp đặt các cảm biến mực nước hoặc công tắc phao để tự động ngắt bơm khi mực nước xuống quá thấp.
- Lắp đặt van một chiều: Việc lắp đặt van một chiều ở đầu ra sẽ giúp ngăn nước chảy ngược lại vào bơm khi bơm dừng hoạt động, bảo vệ các bộ phận bên trong khỏi hư hỏng.
5. Lưu ý về hệ thống đường ống
- Kích thước và thiết kế đường ống: Với lưu lượng lớn 65 m³/h, cần đảm bảo hệ thống đường ống có kích thước và thiết kế phù hợp để đảm bảo dòng chảy không bị cản trở. Đường ống quá nhỏ có thể làm tăng tổn thất áp suất và làm giảm hiệu suất của bơm.
- Tránh tổn thất áp suất: Đảm bảo các khớp nối, van, và phụ kiện trong hệ thống được lắp đặt chính xác và kín để tránh rò rỉ hoặc tổn thất áp suất không cần thiết.
6. Kiểm tra và bảo dưỡng định kỳ
- Bảo trì vòng bi và phớt trục: Với lưu lượng lớn, vòng bi và phớt trục sẽ phải chịu tải trọng cao. Do đó, cần kiểm tra và bôi trơn định kỳ các bộ phận này để đảm bảo bơm hoạt động trơn tru và giảm ma sát, mài mòn.
- Kiểm tra cánh bơm: Cánh bơm có thể bị mài mòn hoặc bị bám cặn sau một thời gian hoạt động, đặc biệt khi vận hành ở lưu lượng lớn. Cần kiểm tra định kỳ và làm sạch hoặc thay thế nếu phát hiện dấu hiệu hư hỏng.
- Vệ sinh định kỳ hệ thống: Đảm bảo rằng hệ thống đường ống, bộ lọc và các bộ phận khác luôn sạch sẽ, không bị tắc nghẽn bởi cặn bẩn, để đảm bảo hiệu suất hoạt động tối ưu của bơm.
7. Theo dõi tiếng ồn và rung động
- Tiếng ồn và rung động bất thường: Khi bơm hoạt động ở lưu lượng lớn, nếu phát hiện tiếng ồn hoặc rung động bất thường, đó có thể là dấu hiệu của việc lắp đặt sai, cánh bơm bị mòn, hoặc vòng bi bị hỏng. Cần ngừng hoạt động ngay và kiểm tra toàn bộ hệ thống.
- Kiểm tra nền móng và bu lông cố định: Đảm bảo bơm được lắp đặt trên nền móng vững chắc, bu lông cố định chặt chẽ để tránh rung động khi bơm hoạt động ở tốc độ cao và lưu lượng lớn.
8. Chú ý đến các yêu cầu vận hành cụ thể
- Không vận hành quá tải: Mặc dù bơm có thể đạt lưu lượng 65 m³/h, cần đảm bảo rằng hệ thống và các điều kiện hoạt động không vượt quá giới hạn kỹ thuật của bơm. Vận hành quá tải có thể làm giảm tuổi thọ của bơm và gây hỏng hóc nghiêm trọng.
- Điều chỉnh van đúng cách: Khi sử dụng van điều chỉnh lưu lượng, cần mở hoặc đóng van từ từ để tránh gây sốc thủy lực trong hệ thống, có thể gây hư hỏng cho bơm và các thiết bị liên quan.
9. Bảo vệ bơm khi hoạt động liên tục
- Thời gian hoạt động liên tục: Với lưu lượng lớn, nếu bơm cần hoạt động liên tục trong thời gian dài, cần giám sát tình trạng hoạt động thường xuyên để tránh quá nhiệt, hư hỏng phớt hoặc cánh bơm. Nếu có thể, nên để bơm nghỉ ngơi giữa các chu kỳ hoạt động dài.
- Hệ thống dự phòng: Nếu bơm được sử dụng trong các hệ thống quan trọng yêu cầu vận hành liên tục, nên có một hệ thống dự phòng để đảm bảo bơm không bị quá tải và luôn sẵn sàng khi cần bảo trì hoặc sửa chữa.
Khi sử dụng bơm ly tâm trục ngang SLW65-ISW65-315-I với lưu lượng 18.1 L/s hoặc 65 m³/h, việc tuân thủ các lưu ý về kiểm tra hệ thống, giám sát nhiệt độ, áp suất, lưu lượng, bảo dưỡng định kỳ và bảo vệ bơm trước các sự cố như chạy khô hoặc quá tải là rất quan trọng. Điều này sẽ giúp đảm bảo bơm hoạt động ổn định, hiệu quả và kéo dài tuổi thọ của thiết bị
Điều kiện làm việc bơm li tâm trục ngang SLW65-ISW65-315-I lưu lượng 18.1 L/s hoặc 65 m3/h
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

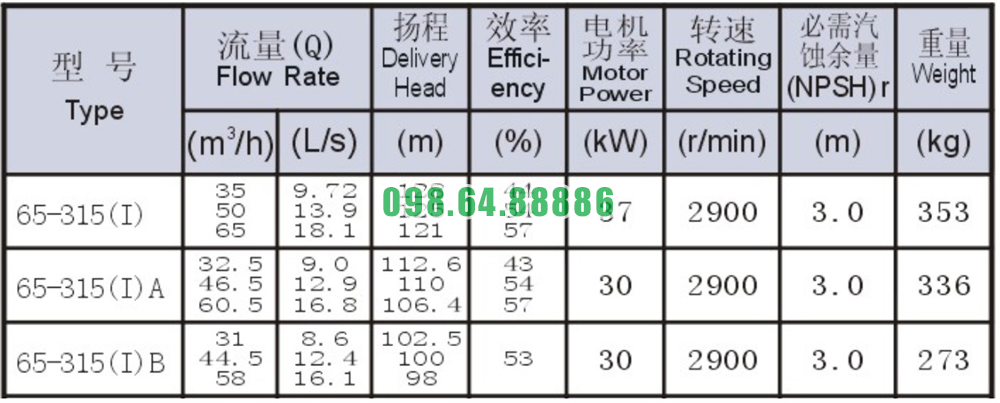

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW65-ISW65-315-I lưu lượng 18.1 L/s hoặc 65 m3/h

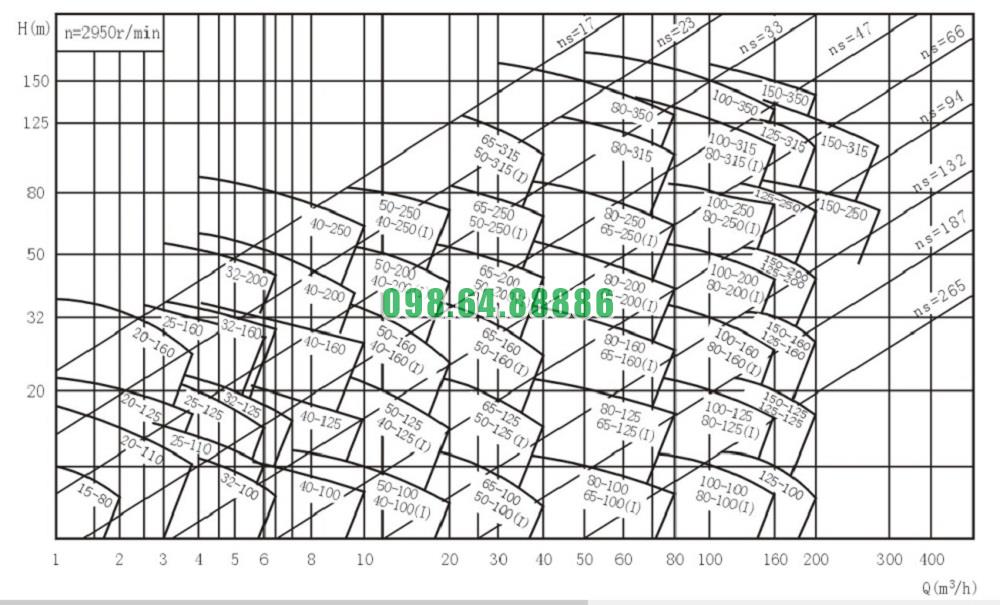

Đường cong hiệu suất bơm li tâm trục ngang SLW65-ISW65-315-I lưu lượng 18.1 L/s hoặc 65 m3/h

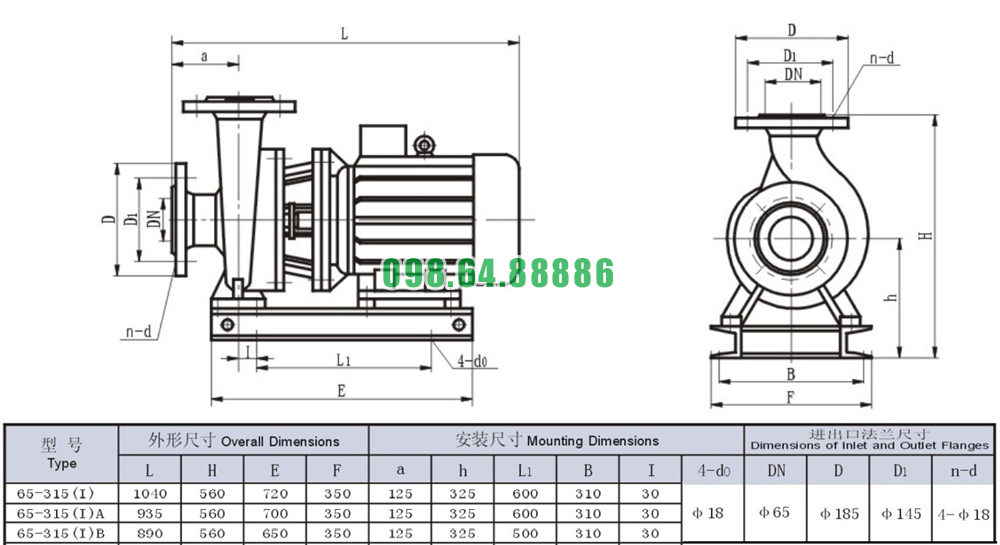

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW65-ISW65-315-I lưu lượng 18.1 L/s hoặc 65 m3/h
