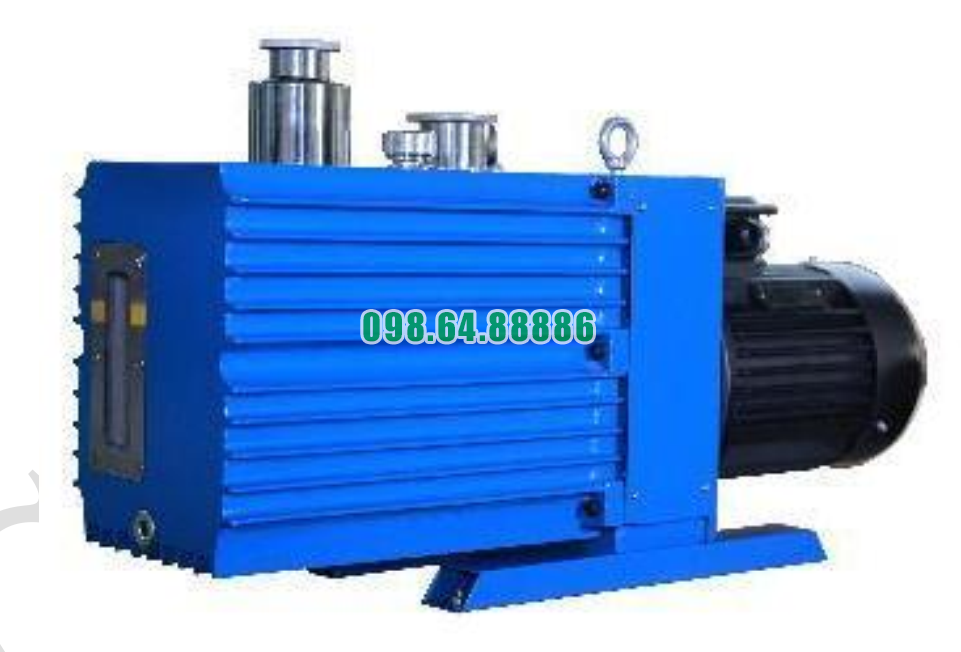

Bơm hút chân không 2XZ-25C thuộc dòng bơm chân không cánh gạt hai cấp (Two-stage Rotary Vane). Thiết kế bên trong của bơm gồm nhiều bộ phận cơ khí chính xác, phối hợp đồng bộ để tạo áp suất chân không sâu, ổn định và phù hợp cho các ứng dụng phòng thí nghiệm, đặc biệt là máy chưng cất quay.
Dưới đây là cấu tạo bên trong được mô tả chi tiết theo từng bộ phận.
Bên trong bơm gồm hai buồng nén liên tiếp:
Buồng sơ cấp: hút khí từ đường hút và giảm áp suất ban đầu.
Buồng tăng áp: tiếp tục hút khí còn lại để đạt chân không sâu hơn.
Thiết kế hai cấp giúp bơm đạt áp suất cuối rất thấp, hiệu suất hút ổn định và giảm độ ồn.
Là trục quay được đặt lệch tâm trong stato.
Được gia công thép hợp kim cứng, độ chính xác cao.
Khi rotor quay, sự thay đổi thể tích giữa rotor và stato tạo ra chu kỳ hút – nén – xả khí.
Rotor là trung tâm chuyển động chính trong toàn bộ cơ cấu bơm.
Là khoang hình trụ bao quanh rotor.
Độ tròn và độ nhẵn bề mặt trong quyết định hiệu suất hút.
Tạo môi trường cho cánh gạt trượt áp sát và tạo các khoang hút kín.
Được đặt trong các rãnh của rotor.
Có khả năng trượt ra vào nhờ lực ly tâm khi bơm hoạt động.
Chất liệu thường là graphite composite hoặc hợp kim chịu mài mòn.
Cánh gạt ép vào thành stato, tạo ra các khoang kín để hút và nén khí.
Đây là bộ phận quan trọng nhất tạo ra lực hút chân không.
Bên trong bơm có:
Khoang chứa dầu
Đường dẫn dầu tuần hoàn
Bộ tách dầu – giảm dầu bắn ngược
Cửa châm dầu và cửa xả dầu
Dầu chân không có 4 nhiệm vụ chính:
Làm kín giữa rotor – cánh gạt – stato
Bôi trơn chi tiết chuyển động
Làm mát buồng bơm
Bảo vệ chống ăn mòn
Dầu là yếu tố quyết định giúp bơm đạt chân không sâu.
Van hút mở khi áp suất trong buồng bơm thấp hơn khí đầu vào.
Van xả dạng lá thép hoặc tấm đàn hồi cho phép khí đã nén thoát ra ngoài.
Hệ thống van giúp dòng khí đi đúng một chiều, ổn định và không bị hồi lại.
Nối động cơ với rotor.
Truyền mô-men xoắn giúp rotor quay liên tục.
Thường kết hợp khớp nối đàn hồi để giảm rung và bảo vệ trục.
Đặt ở hai đầu trục rotor.
Giúp trục quay êm, giảm ma sát và hạn chế tiếng ồn.
Được bôi trơn bằng dầu hoặc mỡ đặc biệt để chịu tải cao.
Làm bằng gang hoặc thép hợp kim dày và chắc chắn.
Bảo vệ toàn bộ cấu trúc bên trong.
Tích hợp hệ thống đường dầu, khoang nén và lỗ thoát nhiệt.
Gồm các khe thoát nhiệt trên thân bơm.
Kết hợp quạt gió từ motor để làm mát gián tiếp.
Giúp duy trì nhiệt độ ổn định khi bơm vận hành thời gian dài.
Cấu tạo bên trong của Bơm hút chân không 2XZ-25C bao gồm buồng bơm hai cấp, rotor, stato, cánh gạt, dầu chân không, hệ van hút – xả, trục truyền động, vòng bi và vỏ bơm. Các bộ phận này phối hợp nhịp nhàng để tạo ra độ chân không sâu, ổn định và độ bền cao, phù hợp cho nhiều ứng dụng như chưng cất quay, lọc chân không, sấy chân không và các quy trình thí nghiệm cần áp suất thấp.
Trước khi chọn bơm, bạn cần xác định rõ thiết bị sẽ được dùng cho:
Máy chưng cất quay 1L, 2L, 5L hoặc 10L
Tủ sấy chân không
Buồng thử nghiệm vật liệu
Hệ thống lọc – cô đặc chân không
Dây chuyền sản xuất công nghiệp
Việc hiểu đúng nhu cầu giúp lựa chọn đúng công suất và tính năng bơm.
Lưu lượng của Bơm hút chân không 2XZ-25C thường khoảng 25 L/min, phù hợp cho các ứng dụng cần tốc độ hút nhanh và ổn định.
Nếu thiết bị yêu cầu lưu lượng lớn hơn, bạn có thể cần bơm công suất cao hơn.
Model này đạt độ chân không sâu khoảng 0.1 – 0.3 Pa, đáp ứng tốt:
Chưng cất quay
Sấy thăng hoa
Các quy trình tách chiết chân không
Đây là yếu tố quan trọng khi cần môi trường chân không ổn định.
Bơm 2XZ-25C dùng động cơ từ 0.55 kW đến 1.1 kW, tùy nhà sản xuất.
Bạn cần chọn:
Công suất tiêu chuẩn → dùng cho máy 1–5L
Công suất lớn hơn → dùng cho máy 10–20L hoặc vận hành liên tục
Công suất động cơ quyết định độ bền và khả năng làm việc lâu dài.
Cổng hút thường dạng ren hoặc mặt bích tiêu chuẩn KF.
Hãy đảm bảo kích thước cổng tương thích với:
Ống dẫn chân không
Hệ thống chưng cất quay
Bộ bẫy lạnh hoặc bình ngưng
Điều này giúp hạn chế rò rỉ và tối ưu hiệu quả hút.
Nếu bạn dùng bơm trong chưng cất dung môi hoặc tách chiết hóa chất:
Nên chọn phiên bản có gas ballast
Kết hợp bẫy lạnh để giữ hơi dung môi ngoài buồng bơm
Điều này giúp tăng tuổi thọ cánh gạt và dầu chân không.
Bơm cần đặt nơi:
Thoáng khí
Không bị che kín quạt motor
Tránh nguồn nhiệt cao hoặc hóa chất ăn mòn
Nếu bơm làm việc 24/7, bạn nên chọn loại có hệ tản nhiệt tốt.
Bơm hút chân không 2XZ-25C chất lượng tốt phải có:
Thân bơm bằng gang hoặc thép hợp kim
Cánh gạt composite hoặc graphite
Vòng bi chịu nhiệt
Gioăng phớt chống dầu
Những yếu tố này quyết định khả năng vận hành ổn định.
Với bơm chân không, khả năng bảo trì rất quan trọng.
Nên chọn bơm từ đơn vị:
Có sẵn phụ tùng (cánh gạt, phớt, dầu)
Có hướng dẫn bảo trì rõ ràng
Có đội kỹ thuật hỗ trợ
Điều này giúp giảm thời gian dừng máy và chi phí sửa chữa.
Để chọn đúng Bơm hút chân không 2XZ-25C phù hợp, bạn cần:
Kiểm tra chứng nhận chất lượng
Đảm bảo thông số đúng với mô tả
Nhà cung cấp có kinh nghiệm thực tế
Chính sách bảo hành rõ ràng
Hỗ trợ kỹ thuật khi lắp đặt
Đây là yếu tố quyết định khả năng vận hành ổn định lâu dài.
Khi lựa chọn Bơm hút chân không 2XZ-25C phù hợp, bạn cần cân nhắc kỹ mục đích sử dụng, lưu lượng hút, độ chân không, công suất động cơ, môi trường vận hành và khả năng bảo trì. Một chiếc bơm được lựa chọn đúng tiêu chí sẽ giúp thiết bị hoạt động hiệu quả, ổn định và kéo dài tuổi thọ, đồng thời tối ưu chi phí vận hành.
