Bán Máy đọc lỗi xe máy phun xăng điện tử Motoscan 6.0 chính hãng

MOTOSCAN 6.0 - MÁY ĐỌC LỖI XE MÁY PHUN XĂNG ĐIỆN TỬ FI

Máy MOTOSCAN 6.0 ra mắt ngày 07/11/2017 hỗ trợ thêm nhiều xe mới công nghệ cao 2018, chức năng mới và công nghệ phân tích lỗi đặc biệt:

• Lập trình HONDA Smartkey, đọc các mã ID từ SCU để xử lý các trường hợp: làm thêm chìa, mất tất cả khóa, thay mới nhiều lần SCU, ECM và đồng bộ hóa SCU & ECM trực tiếp từ MOTOSCAN cho các xe HONDA: SH 125/150/125D/150D/SM (2015-2018), SH 300i ABS (2016-2018), PCX (2016-2018)
• Hỗ trợ xác định lỗi hệ thống ABS, chẩn đoán nâng cao khi có mã lỗi hệ thống ABS cho:
- HONDA: SH 125/150/125D/150D/SM 2017, SH300I ABS (2016-2018)
- PIAGGIO/VESPA: Medley ABS, Liberty ABS, Primavera ABS, Sprint ABS
• Lập trình bảo mật chìa khóa bằng các phương pháp cho hầu hết các trường hợp và các loại xe PIAGGIO/ VESPA mới đến 2017 và nhập khẩu
• Hỗ trợ giao tiếp với MOTOBOX để thực hiện các chức năng đặc biệt:
- Bổ sung nạp lại, nâng cấp và sửa phần mềm mới 2 cấp độ cơ bản và toàn bộ thêm cho 10 loại xe mới loại xe PIAGGIO/ VESPA mới đến 2017 trong nước và nhập khẩu
- Hỗ trợ thêm hiệu chỉnh chuẩn ODO, sửa chữa và khôi phục dữ liệu gốc thêm cho gần 20 loại xe mới và nhập khẩu:
+ HONDA: SH 300i (2008-2011), SH 300i (2012-2015), SH 2017, WINNER, PCX (2008-2013), PCX (2014-2017), LEAD (2017-2018), MSX,
DYLAN, VARIO 150, CBR 250, WAVE 125 (Thái Lan)
+ YAMAHA: ACRUZO, FZ 150, FZ150i, GRANDE, YZF-R3
+ SUZUKI: RAIDER 150
• Hỗ trợ nhiều xe mới sử dụng giao thức CAN BUS và các xe phân khối lớn YAMAHA
• Kích hoạt, kiểm tra hệ thống phụ trợ VVA YAMAHA
• Nâng cấp các chức năng kiểm tra ắc quy, máy phát điện, cơ khí kim phun, A/F hiện có
• Bổ sung chẩn đoán nâng cao không có mã lỗi cho nhiều trường hợp mới trong đó có xử lý lỗi hụt ga, hao xăng.....
• Nâng cấp bộ nhớ và phần cứng mới, xử lý song song 2 chip (dual core)
• Kế thừa và nâng cấp từ tất cả các máy hiện tại đang sử dụng

Máy chẩn đoán lỗi xe máy MOTOSCAN 6.0

1. CHỨC NĂNG

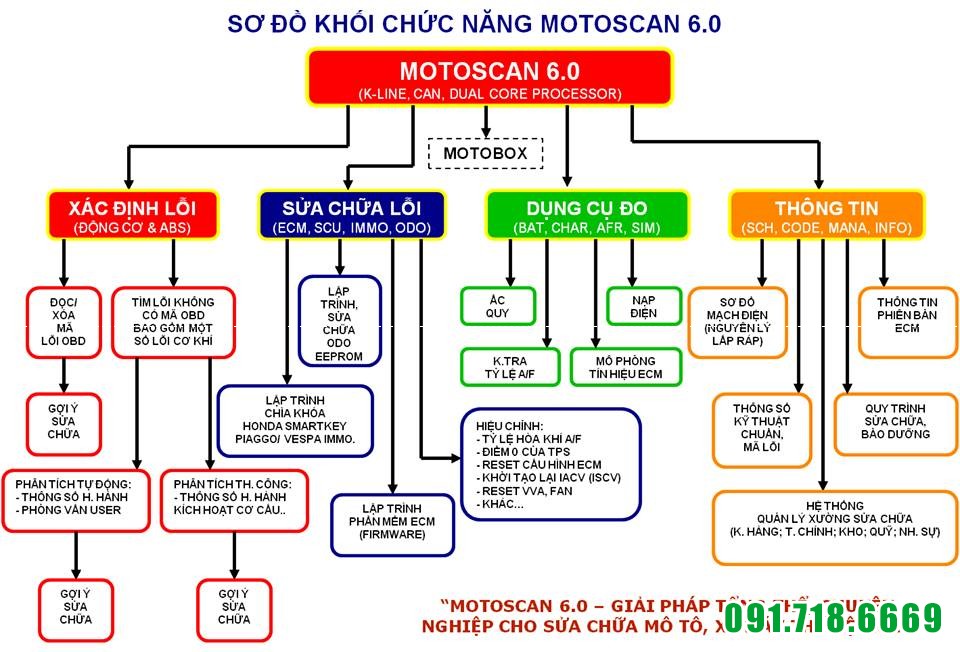

Sơ đồ khối chức năng của máy đọc lỗi xe máy phun xăng điện tử MOTOSCAN 6.0

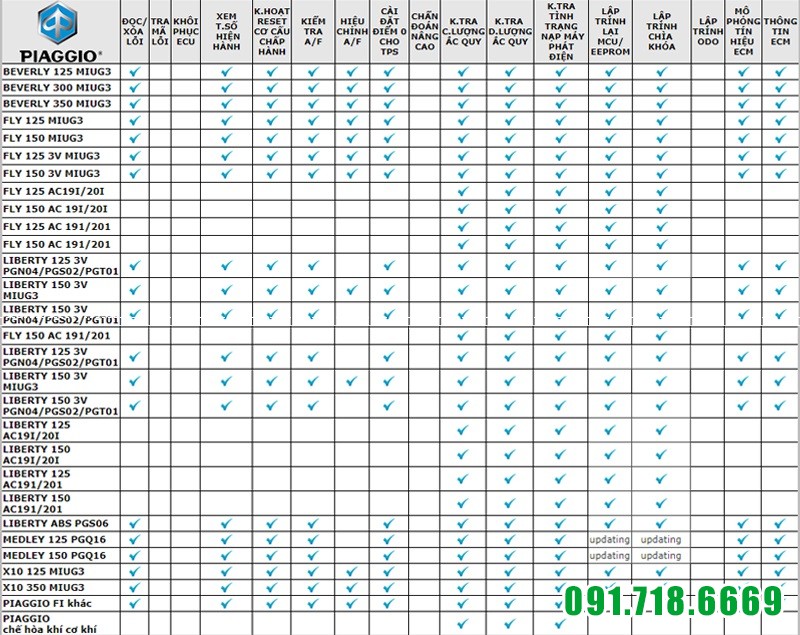

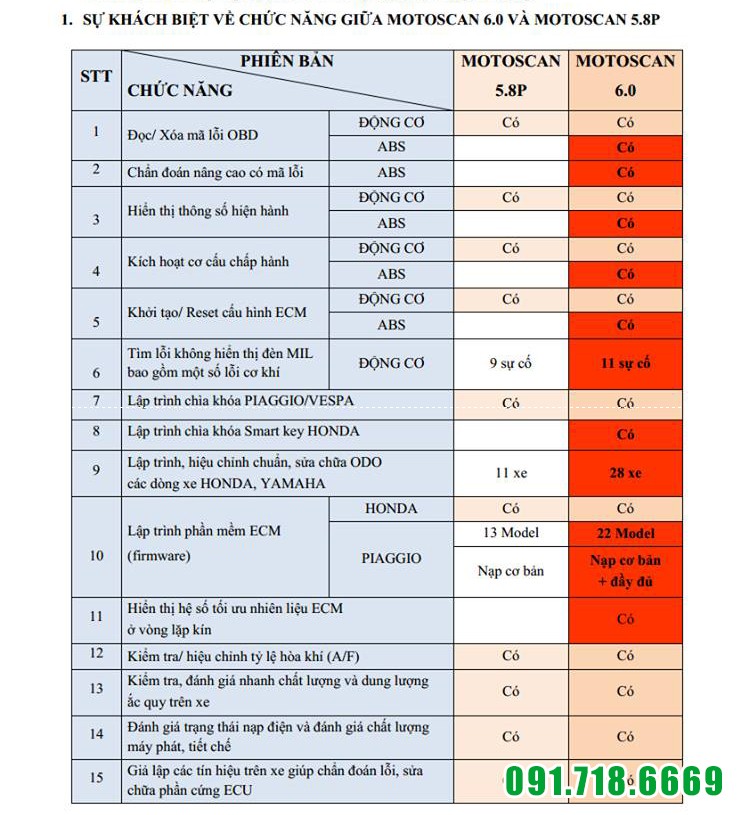

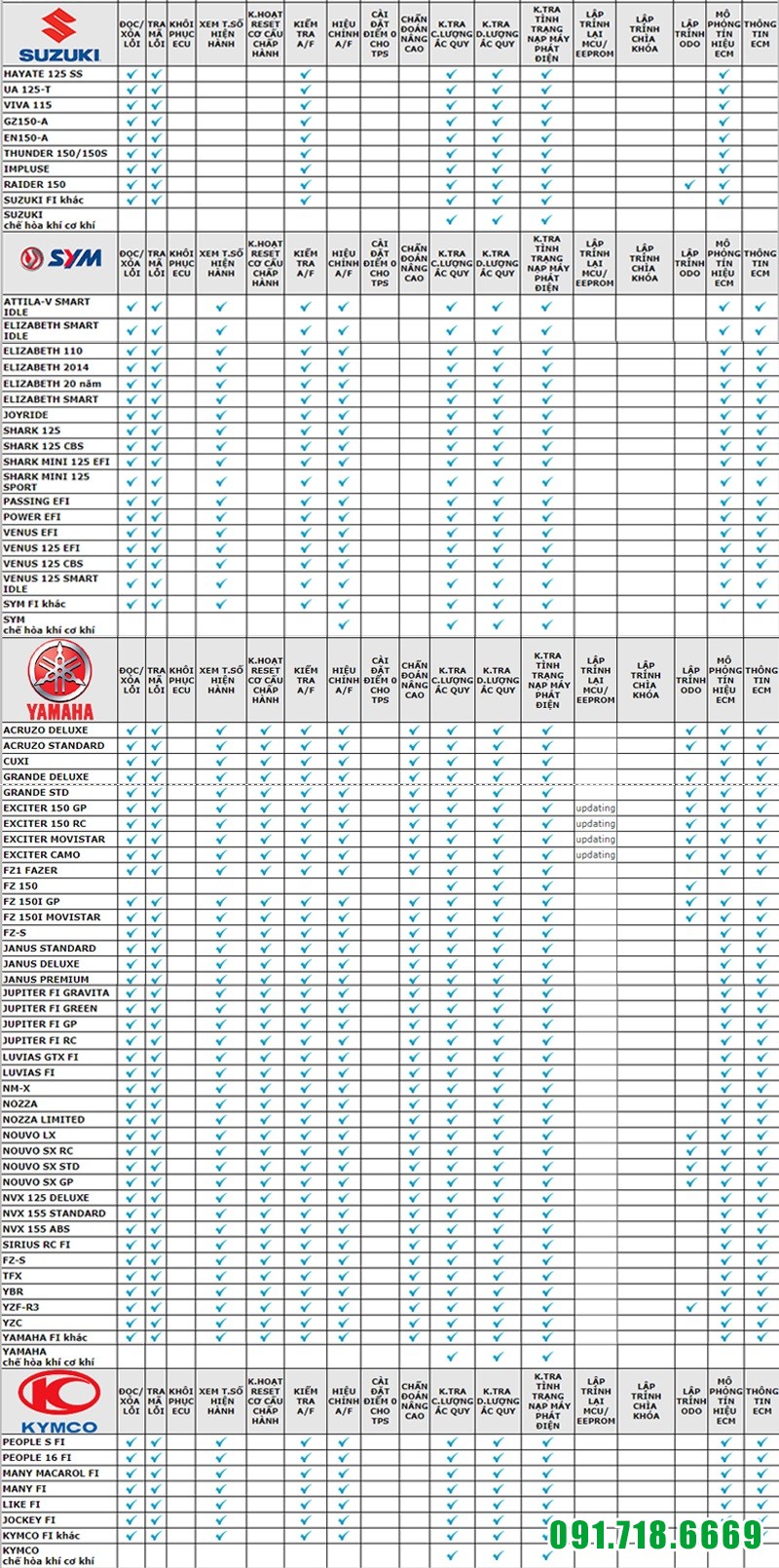

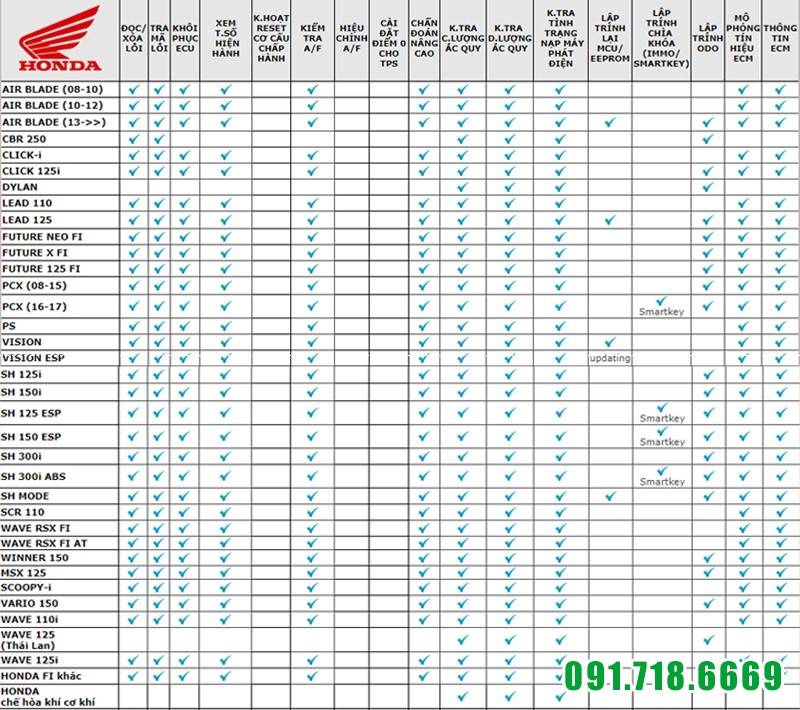

Bảng chi tiết chức năng cho từng loại xe

2. ƯU ĐIỂM VƯỢT TRỘI CỦA THIẾT BỊ

- Sản phẩm được nghiên cứu và chế tạo từ các cán bộ khoa học Việt Nam
- Chức năng chuyên sâu, tương thích với hầu hết các loại mô tô, xe máy ở thị trường Việt Nam và Asian
- Giải pháp mới an toàn, tiện dụng hỗ trợ cả hai giao thức MIL và K-Line
- Sử dụng đơn giản với với tiếng Việt, thao tác đơn giản với Keypad
- Thiết bị tích hợp nhỏ gọn, thiết kế đẹp, chuyên nghiệp, độ bền cơ học cao
- Hiệu quả, nhanh, chính xác, tin cậy, thông tin rõ ràng, chi tiết, chuẩn mực
- Tra cứu thông tin đồng bộ với phần mềm MOTODATA
- Tư vấn, trợ giúp kỹ thuật sửa chữa trực tiếp từ đơn vị sản xuất
- Cập nhật từ xa qua Internet
- Bảo hành 12 tháng, bảo trì theo yêu cầu

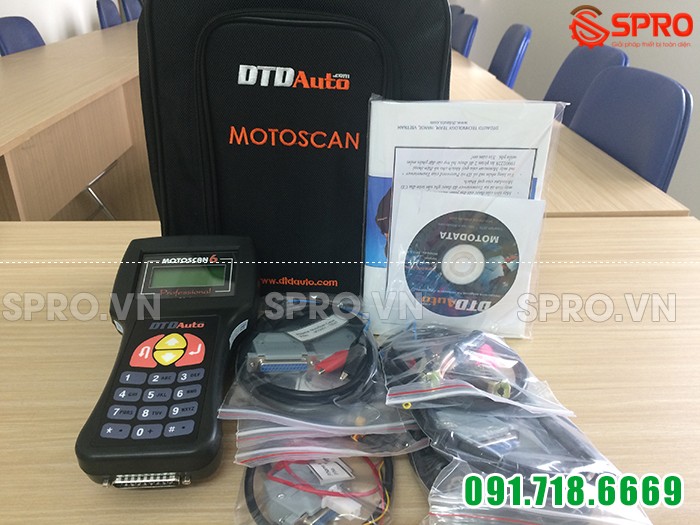

3. MỘT BỘ SẢN PHẨM MÁY ĐỌC LỖI MOTOSCAN 6.0 BAO GỒM

- 01 Thiết bị cầm tay
- 01Cáp dữ liệu đọc lỗi chuẩn CAN, K-line
- 01 Cáp thu tín hiệu và cảm biến quang
- 02 Cáp phụ đọc lỗi bằng đèn MIL
- 02 Cáp lập trình HONDA Smart Key
- 01 Cáp dữ liệu kiểm tra dung lượng, chất lượng ắc quy
- 01 Cáp nguồn 12V/DC
- 01 Bộ chuyển đổi nguồn 220V/AC - 12V/DC
- 01 Cáp nối dài cho xe Yamaha
- 01 Bộ phụ kiện cộng thêm MOTOBOX (tùy chọn thêm không bao gồm trong báo giá)
- 01 Cáp dữ liệu MT0006 - LINK (tùy chọn thêm không bao gồm trong báo giá)
- 01 Phụ kiện cộng thêm đo khí thải (tùy chọn thêm không bao gồm trong báo giá)
- 01 Cáp Update (tùy chọn thêm với phiên bản 4 và bao gồm trong báo giá với phiên bản 5, 6)
- 01 CD video hướng dẫn sử dụng và phần mềm dữ liệu sửa chữa xe máy MOTODATA
(Tặng miễn phí 1 năm sử dụng phần mềm MOTODATA phiên bản đầy đủ cài đặt cho máy tính hoặc điện thoại sử dụng hệ điều hành Andoid O.S hoặc iOS khi mua MOTOSCAN)
- 01 Tài liệu hướng dẫn sử dụng
- 01 Túi vải đựng thiết bị
Lưu ý: CD phần mềm MOTODATA được tặng kèm theo khách hàng khi mua MOTOSCAN. Khách hàng cần chuẩn bị máy tính hoặc điện thoại và liên hệ với bomnhapkhau.com.vn để làm thủ tục đăng ký bản quyền và sử dụng phần mềm.

4. SƠ ĐỒ NỐI DÂY VÀ VỊ TRÍ GIẮC CHẨN ĐOÁN (DLC)

4.1. SƠ ĐỒ NỐI DÂY THỰC HIỆN CHỨC NĂNG ĐỌC LỖI, HIỂN THỊ THÔNG SỐ HIỆN HÀNH VÀ KÍCH HOẠT CƠ CẤU CHẤP HÀNH

Kí hiệu: K: K-line; E: âm nguồn; B: dương nguồn

a. Sơ đồ nối dây và vị trí giắc chẩn đoán (DLC) xe PIAGGIO:

b. Sơ đồ nối dây và vị trí giắc chẩn đoán (DLC) xe HONDA:

c. Sơ đồ nối dây và vị trí giắc chẩn đoán (DLC) xe SYM:

d. Sơ đồ nối dây và vị trí giắc chẩn đoán (DLC) xe YAMAHA:
- Kiểu 1:

- Kiểu 2:

Bước 1: Ngắt kết nối của giắc chẩn đoán giữa đồng hồ và ECU
Bước 2: Nối giắc cáp chẩn đoán với giắc chẩn đoán phía ECU
- Kiểu 3:

e. Sơ đồ nối dây và vị trí giắc chẩn đoán (DLC) xe KYMCO

f. Sơ đồ nối dây xe SUZUKI

4.2. SƠ ĐỒ NỐI DÂY THỰC HIỆN CHỨC NĂNG ĐẶC BIỆT (KIỂM TRA ẮC QUY, MÁY PHÁT ĐIỆN):

4.3. SƠ ĐỒ KẾT NỐI VỚI MOTOBOX
